ガンダム　ダブルオーライザー 1/100MG　　その4　トランザムへの道2

またまた1か月くらい空いちゃいましたが、トランザムへの道少しづつ進めていますｗ

まずはGNドライブが1個しか完成していませんでしたので、2個製作しました。

この際、前回のGNドライブのトランザム時の色の変化が設定とは違っていたようなのでプログラムを改修してこのような光り方にしました。

トランザム時にも緑が残るようにしています。
確かにこちらの方が全身赤になった時に緑がある方がカッコ良さそうですもんねｗ

さてGNドライブが2個出来ましたのでフィラメントLED等の配線していきます。
GNドライブは本体中央のマイコンで制御することにします。

GNドライブから出てるマスキングテープが貼ってある配線は、肩に取り付けられるオーライザーのパーツへの配線でシリアル通信のTXの配線1本と電源プラスマイナスの合計3本としています。

ランドセル部分は少し大きめのチップLEDを6個使用

キットのバーニアノズルはダサいのでｎ兄さんに頂いたnバーニアを使用！

レジンパーツですので発光させながら遮光と塗装を。

断線に注意しながらこれらを纏めて行きますｗ

纏まったので発光させると・・・

はいｗ黄色丸部分でＬＥＤ不点灯ｗ断線してますｗ

バーニアノズルは綺麗に光ってます！

nバーニアはノズル内部まで細かいディティールが入っているので、電飾が栄えます！

全体の赤色発光が理想ですが、流石にこのバーニア横の様に装甲が板状の部分はＬＥＤ仕込めないので赤くできません・・・・・

周囲から赤ＬＥＤで照らすとか考えても良いかもですね・・・・・
ただ、この部分オーライザーが乗るとあまり見えなくなりそうなんですけどねｗｗ

で、ここまで来て何となく恐れていた事が発覚！
コイツ無茶苦茶電流喰って、発熱凄いですｗｗｗｗｗ
フィラメントＬＥＤが原因なのですが。５Ｖで抵抗付けて電圧落として光らせてみたのですが、抵抗が一瞬で熱を持ってしまいます。それも触れない位熱くなりますｗｗｗ
フィラメントＬＥＤ３Ｖ超えると速攻でフィラメントＬＥＤ自体が熱を持ちます。
使うなら2.7～2.8Ｖ位で使うのが電流量が減少して発熱も抑えられます。
ただ今回のトランザムではある程度の輝度が必要なのでレギュレターで3Ｖ近くに降圧して供給することにしました。
ただし制限時間を設けて20秒でトランザムは強制解除されるようにしましたｗ

そうこうしていたら、東京での粉模展２（3/24もう終了しました＾＾）の時期が近づいてきてしまいました。
作りかけですが「見てみたい！！」とのお声も多く頂きましたので持って行くことにｗ
そこで、今後のためにもテスト制御基板をつくってみました。

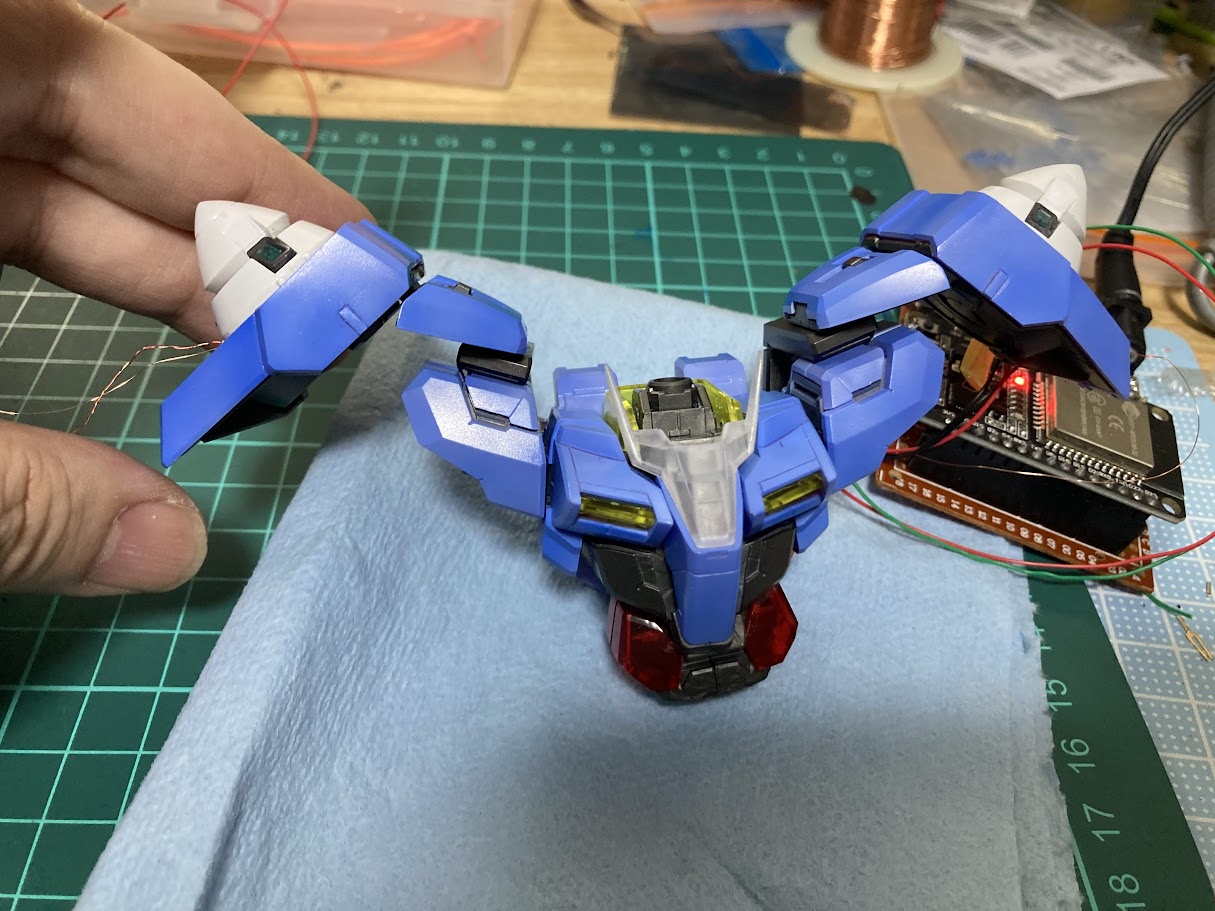

ランドセル部分だけだと変なので胴体部分もとりあえず付けましたが、現時点ではまだ発光しません。

私の展示会での展示方法としては、来場者さんに操作してもらうというのも一つのコンセプトですので、操作としては誰が触っても壊れない・・・・
いや作りかけのキットに触る必要がない方法・・・・・・・・

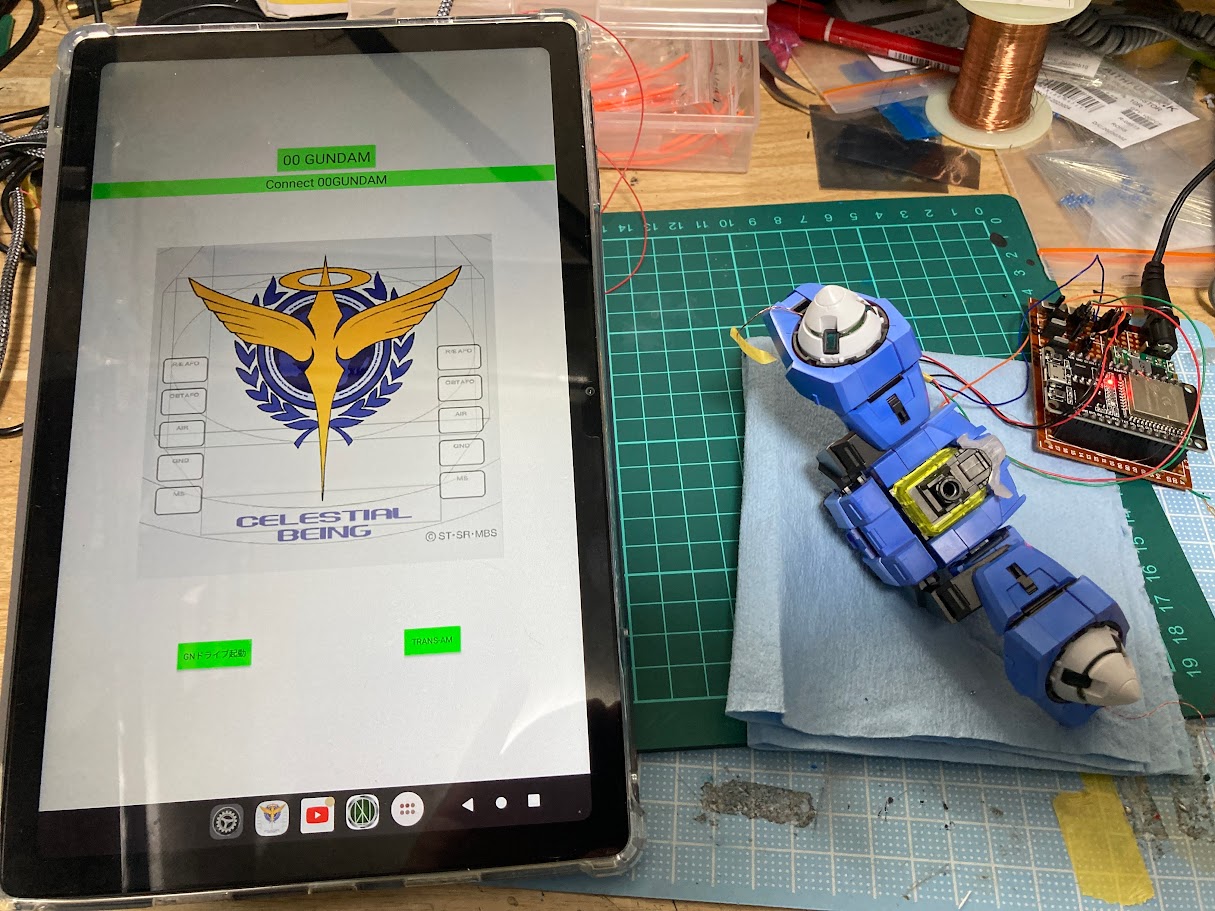

てなことでタブレットを使ったBluetooth接続でｗ

アンドロイドアプリ開発用のAndroidStudioは年初めに少し勉強していましたが、まだマスターしていませんので、今回はお手軽アンドロイドアプリ製作のMIT app inventor日本語版を使用しました。

こちらは無料のネット上でのソフトで
この様な画面でアンドロイドのタブレットに表示されるスイッチや画像をドラッグ＆ドロップで配置して

スクラッチの様なビジュアルプログラミングでブロックを並べるような感じでプログラムしていきます

超簡単なのですが、その分自由度が少ないのでやりたい事が出来ない部分も有りますが、今回の様にテスト基盤を動かすレベルなら全然問題なしですｗｗ

画像などもネットで拾ってきて、何となくそれっぽく配置しておきましたｗ

アイコンもこのように自由に変更できますよ～！

イデオンのアプリは、以前作ったアオシマのイデオンのメンテ等をする時用の物でゲージ付きのあの台座を使わなくても動かせるようにしていますｗ
NCC1701-Dはエンタープライズ用でただ今開発中ｗ

てな感じで、この様な動きをします。

とりあえずはトランザムへの道２はこの辺でｗ
また進めたらブログ更新しま～～～～すｗ
