VF-1 VALKYRIE バルキリー34 小ネタ②尾翼

小ネタ集第2段w
尾翼動かしてみましたw

今回は短いよ~w

この尾翼部分未だに不足分のパーツが来ませんが、暇なのでラダー部分動かしてみましたw
ただ、この部分ストライクパーツ来ると使わなくなるので適当ですww
もともと手動で動かせるようになっていますので動力仕込むだけですw

基本は1/20のエルロンを動かす方法と一緒ですw
まずはラダーに穴を開けて1mmのワイヤーを取り付けます。

これを垂直尾翼と尾翼取り付けパーツに穴を開けてワイヤーを通します。

この底蓋部分のパーツが干渉しますので

削っておきました。(削りカスぐらい払って写真撮れw!)

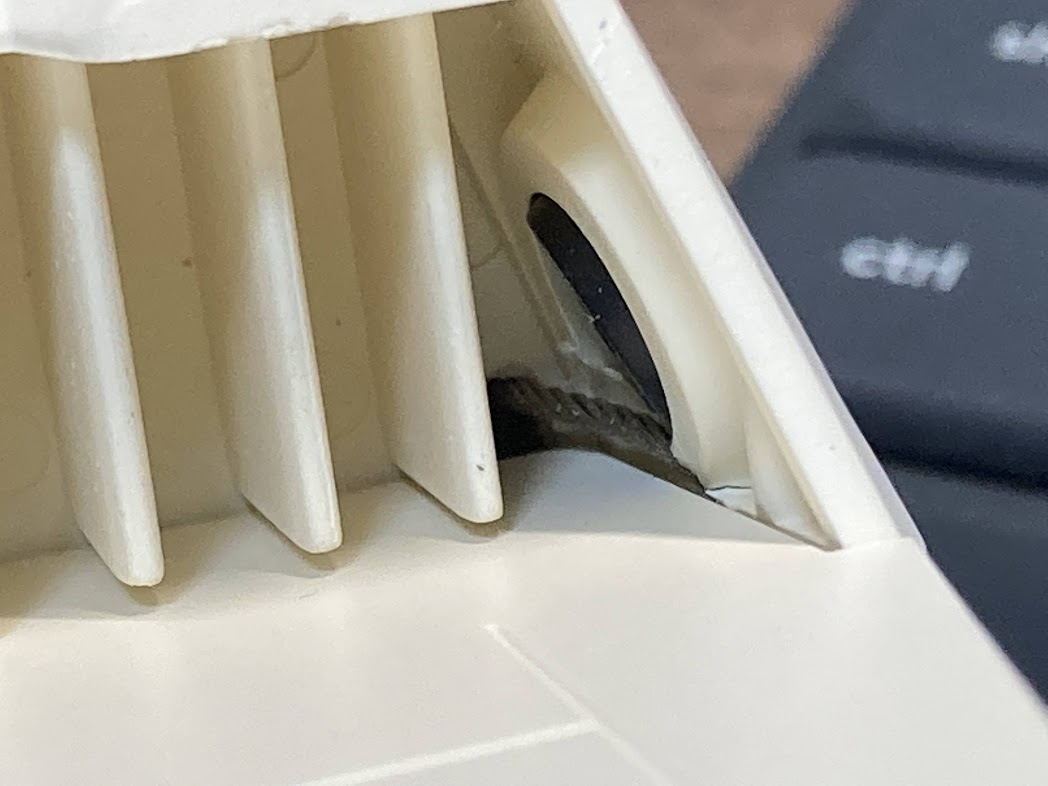

覗き込むとこんな感じで微妙に見えちゃいますww

まっ、ぱっと見では殆んど気が付かないと思いますw

で、今回使う動力はこちら

主翼で使ったものとほぼ同じモーターと思いますw

この軸部分と1mmのワイヤーを接合するのですが、もちろん径が合わないので、ワイヤー側に真鍮パイプを瞬着で接着

モーター側にはプラパイプを接着し、そのパイプにこの真鍮パイプを入れることによって接合しました。

ワイヤーは遊びが多すぎると、モーターが可動してからラダーが動くまでのタイムラグが多くなり過ぎますし、遊びがなさ過ぎると可動自体が出来なくなる事が有りますので適度なゆるみを与えながらモーターを接着。

で、この様になりました。

サーボでなくて減速モーターなのでムチャトルク有りますww
少々の引っかかりは乗り越えちゃいますねww

ただ、モーターなのでセンター出しのコントロールが出来てませんwww

とりあえず動いたけどどのように制御するかが未定w
そもそも、主翼のエルロンのセンターもどうやって制御するのか謎なんですけどね^^;

まっ、やっぱり時間で制御するしかないですかね・・・・
とりあえず反対の尾翼パーツ届かないのでしばらくは放置ですww
アシェットさ~~~ん送ってくれ~~~~~~ww
