ダゴバのX-wing  その06 完成

久しぶりの更新で~す。
25日土曜日に無事ドロオフオンラインで完成披露できました^^
こんな感じで完成しました~!

ジオラマに手をにかざすとフォースが発動しますww

起動スイッチとなるセンサーは、赤外線距離センサーVL6180Xです。
I2Cで稼働しています。
これで7cm以内に手が来ると起動します。
起動している途中でもたまにチェックして手が離れていたら失敗するようになっていますw
一番最初の成功確率は1/3で、失敗後は必ず成功するようにしました。

次に演出についてですが、映画を見てみるとX-wingが動く前に泡がブクブク出てくるんですよね~

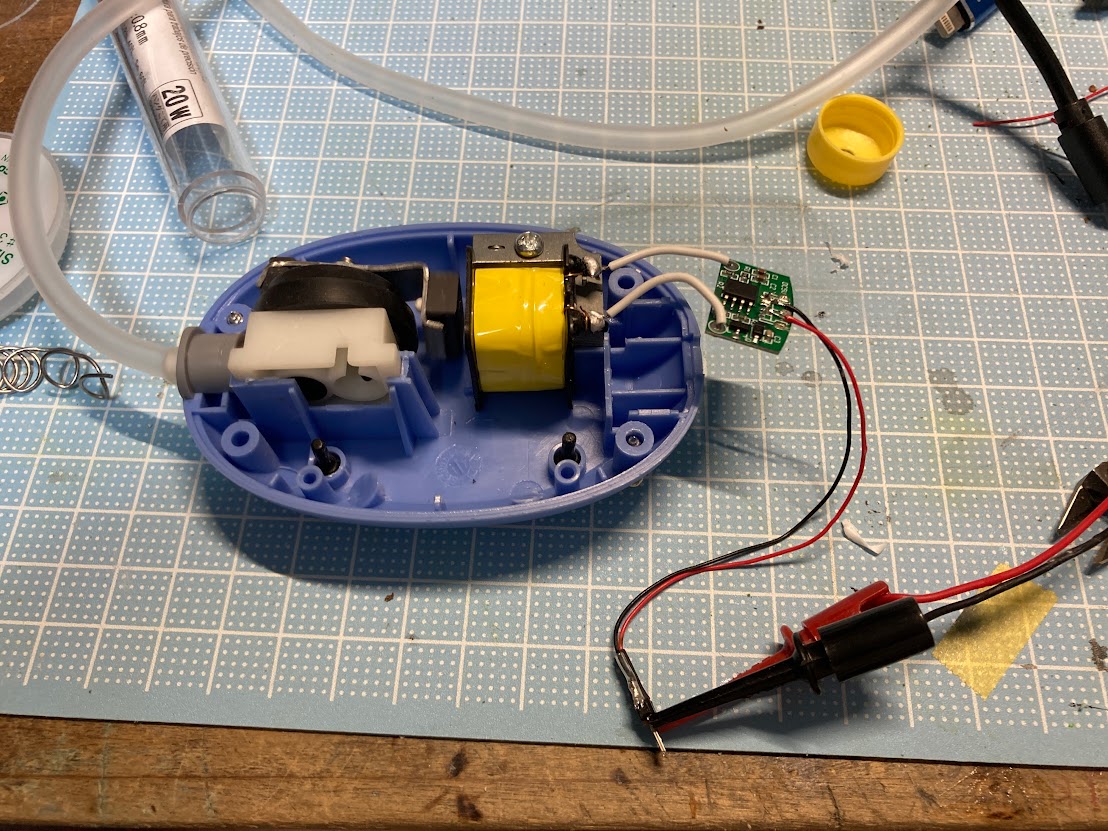

こちらは水槽用の小さな空気ポンプを使用しました。


こちらはUSB給電5VになっていましたのでUSBコネクターを取り除いて配線をハンダ付けしました。

ただ、このブクブクだけだとショボ過ぎるので水面を波立たせるためにこれ

あの理科の実験等でビーカー等の液体を混ぜるために使われる磁気撹拌機。
下の台座に磁石付きのモーターが有ってこの白い棒状の物を液体の中に入れると、この白い棒が回転して液体を混ぜることが出来ます。

自作できる範囲の物ですが、比較的高くないので面倒なので購入して必要のない調節ネジ部分は切断w

実は水の量が多すぎるとこの撹拌機でうまく撹拌できなくなるんですよね~。そのため以前水槽の大きさにあれだけ拘って出来るだけ水の量を減らしていたのでした^^;

こんな感じで上記の2つをセットしました

この際ポンプは水面より高い位置に設置しないと水が逆流して来て水漏れの原因になるので、空気のシリコンチューブを天井部分を這わせて途中で水面より高い部分を作って逆流予防としました。
その際急角度に曲げるとシリコンチューブに折り目が付いてこのよわっちいポンプでは空気が送られてこなくなりますwwそのためなるべくチューブを長くしており目が付かないようにして、どうしても急角度で曲げないといけない部分は、丁度いいバネが無かったので、気を作っていた時の針金をプラパイプに入れて

火にあぶって、曲げた後に針金を引き抜きましたw

これで詰まることなく空気が送られてくるようになりました。

その配管時に、NeoPixelに当たったりしてLEDが剥がれて交換しておきましたwまっ、この辺は定番のうっかりですw

この後DFPlayerも追加して配線完了です。

さて、これで全装備整いましたので全体を通しての可動テスト!
あれっポンプが動かない!!
analogWrite(pomp,200);
とかにしているから出力足りないのかな??
255にするもポンプ動かず。
てか調べてみるとピンから電圧でてないじゃんw!!
なんだこれ??

PWMが上手く動かない・・・・・・・・これ過去にもあったなw
あの時は赤外線リモコン用のIRremote.hのライブラリーを使うと3,11番ピンのPWMが使用不可になっていました。
もしかして・・・・ネットで調べてみると

ありましたw丁度10番ピンをpompに設定してましたw
またこんなのに引っかかったww
で、analogWriteからdigitalWriteに変更したのですが、なんかポンプの力が弱い感じがw
もういいやwてなことでpompを12番ピンに指定しなおすとすべて快調にww



次に、gyoさんからも助言有りましたが、水槽の方をシーリング材で角を保護しておこうと思ったのですが、プラに接着性のあるシール材が少量で売ってないww

しかたなくw

でけーよwwwでもコレシーラント700円位で、銃みたいなものが200円位なんですよねww
まっ良いかw

水を入れると中は見えなくなるので見栄えよりも確実性と思い、ぎちぎちに盛っておきましたww

ちなみに赤矢印がポンプの空気出口で、黄色矢印が撹拌用の棒です。

これでこのような動きになりました。



次に、X-wingの位置の微調整をしていたのですが、

私のハンダ付け以上にプルプルですwまっ、中途半端な所でX-wing支えて力かかっているから水入れると大丈夫かな?

うんw余計目立つww

という事でプルプル対策。2年前に「みんじお」の頼まれプログラムでサーボの誤作動防止やったなと思い出しそれを実行。

てな感じでサーボを動かし終えたらサーボピンの指定を外してやります。
こうすると誤作動の信号が来ようがどうしようが、サーボピンの指定が解除されていますのでサーボは動きませんw
次にサーボを動かす時に

とサーボピンの指定をし直してやればオッケーです。

で、arduino起動時に最初のmyservo.attach(servoPin);は誤作動することありますが、2回目以降は誤作動ありませんw

てな感じでプログラム修正で対応^^。



あとはヨーダさんは今後の使いまわしも考えて、本体内にarduinoを設置

I2Cもしくはスイッチングで稼働するするようにしました。

この後台座を作成し

固定しておきました。

これで全体の完成です!

サーボと水までの距離はこの位です。

思っていたより近かったw

もったいないので仕込んだNeoPixelを点灯

いやw明るすぎだろw

調整w
さらに、twitterで要望のあった英語版の効果音ファイルも作成してプログラム修正と切り替えスイッチを取り付けておきました


NeoPixelは英語版の時だけ点灯するようにしました。
こちらは無編集ですw



あっそうそう霧発生についてですが、こんな感じになりました。

霧は欲しかったのですが、水面のあの演出が見えなくならない霧の量の調整が難しいのと、実際動かして分かったのですが、霧が距離センサーの所に来るとこれにセンサーが反応しちゃうんですよねww常に起動状態になっちゃいますw
庇みたいなものを作ってセンサー前に来ないようにすればいいのですが、変にセンサーを強調するようで嫌な気もしますw
まっ、総合的に見て霧無しでもよかったかなと思う事にしますww



これでダゴバジオラマ終了で~~す^^
ありがとうございました~^^
