成型色仕上げコンペ2　エルガイムｍｋ２　その6

各ギミックと電飾は一段落しましたので配線通していきます。

まずは脚から腰への配線を通します。

スイッチ、電源線等で本体から出てくる配線は10本です。
配線の細さとか考えるとポリウレタン線で行くべきかもしれませんが、この本数になるとどれがどれか分からなくなるし、断線が怖いｗ
てなことでAWG32のカラー配線を通します。

内部はこんな感じでシリンダー用の構造とか有るのですが、関節可動には関係ないので除去ｗ



ポーズが決まるまで関節も多少可動の必要が有りますので配線を通すのがなかなか難しい＾＾；

このパーツなんて薄すぎて配線を内部に入れるのなんて絶対無理ｗｗ

ならばと、ガッツリ出しておきましたｗｗ

股関節部分は内部をガッツリとラウンドバーで適当に削ってｗ

ココに配線を通してカバーを付けました。

配線は後で色を塗って元からのディティールぽく誤魔化しますｗ

とりあえず通ったｗ

両足に分けることも考えましたが面倒なので右足だけに。

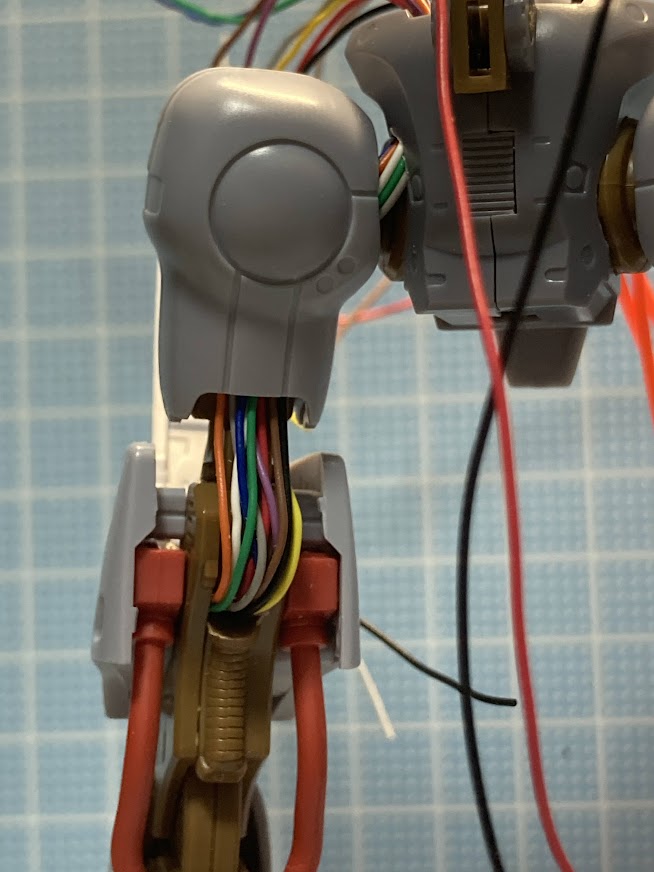

股関節部分はこんな感じで配線逃がしてます。



さて、お次はバスターランチャーの配線。
ココは5本の配線が来ます。AWG32でも腕の中を通すのはちょっと無理っぽい・・・・・・・
仕方ないのでバスターから来ているポリウレタン線のまま腕を通していきます。

取りあえず通して頭部からの配線もまとめて通電を確認

うし！上手くいってる。

ただ、腕はバスターを構えるポーズをとるために多少の関節の可動が必要。
配線は結構キツキツで断線しちゃいそう・・・・・

もう少し腕のパーツ削って余裕を持たせた方が良いな。
ルーターのラウンドバーでパーツ削るか～！

ガリガリガリ～・・・・ギュルッ！！

ぎゃ～～～～～～～～～～～～っ！！

ルーターのラウンドバーにポリウレタン線が巻き付いたｗｗｗｗｗｗｗｗｗｗｗｗｗｗｗ
断線しまくりｗｗｗ！もう死にそうｗｗｗｗ！

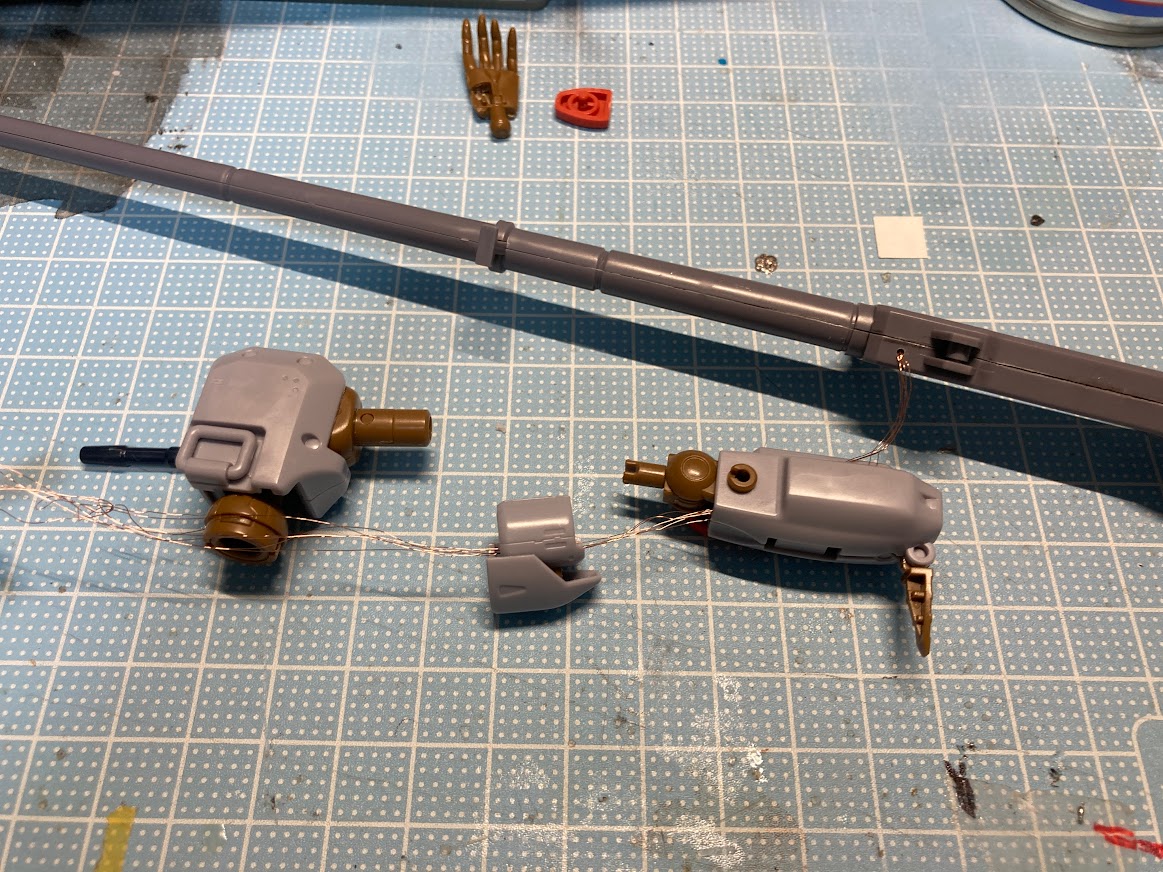

バスターランチャーの配線の付け根から断線。

はい、おつかれさまで～す(*- -)(*_ _)ペコリ

再度開けて、配線確認からｗｗ

おっけ～。それにしても、バスターのポリウレタン線が腕を通って本体の中心部まで続いているのは何かとリスキーだな・・・。
てなことで前腕の所にコネクターを設置することに、
前腕部分を結構大胆に削ってｗ（もうプラパーツ強度ないよｗｗ）

バスター側にもコネクター付けて

ここで接続

これでバスターの取り外しも出来るようになったね＾＾再塗装や運搬の時のリスクが減った＾＾

で、お腹部分で全ての配線を接続するんですけど、入りきらないｗｗｗｗｗ
かまわん見えない後ろに配線回そうｗ

永野メカ腰細すぎｗｗデカいバックパック有るから見えないからいいやｗ

うし。これでとりあえず配線通ったからまずはポーズを決めて配線の長さを決めないといけない。
そのためには展示台も作らないとね＾＾；

面倒だけどプラ板の箱組みするか！

はいｗやはり全然精度の悪い箱が出来たｗｗ

とりあえず瞬着パテで隙間は修復して形になったからおっけｗ

さてと、ロボット物の肝！ポージングですね！

うん！こんな感じでいいんじゃない！上出来でしょｗ！

Twitterにアップしてお伺いをｗｗ

やはり！！さすがロボセンス0！！ポーズが全然なっていないとのお達しがｗｗｗ！
いつもお世話になっているバーガーさんに参考の写真を見せてもらったりしてポーズの修正。

うほｗカッコよくなったｗｗ！
つくづく自分のロボセンス無いのに呆れてしまうｗｗ

この感じでポーズを固定して行ってみよう。
脚の方は関節に瞬着を流し込んで、左腕はバスターの微妙な位置調整とか有るのでまだ可動を残したいという事で、パーマネントマットバーニッシャーを流し込んで関節を渋く

右腕はステップモーターでの可動のためブランブランですｗ

とりあえず固定した状態がこちら

おおっｗカッコいいじゃない！バーガーさんありがとう～～！！
よしこれで纏めていくか～！！
