成型色仕上げコンペ2 エルガイムmk2 その5

バスターランチャーもどうにか出来ましたので、最後の電飾個所。



本体からバスターランチャーへのケーブルの電飾です。

ここはケーブル自体が光って欲しいのでELワイヤーを使うことにしました。

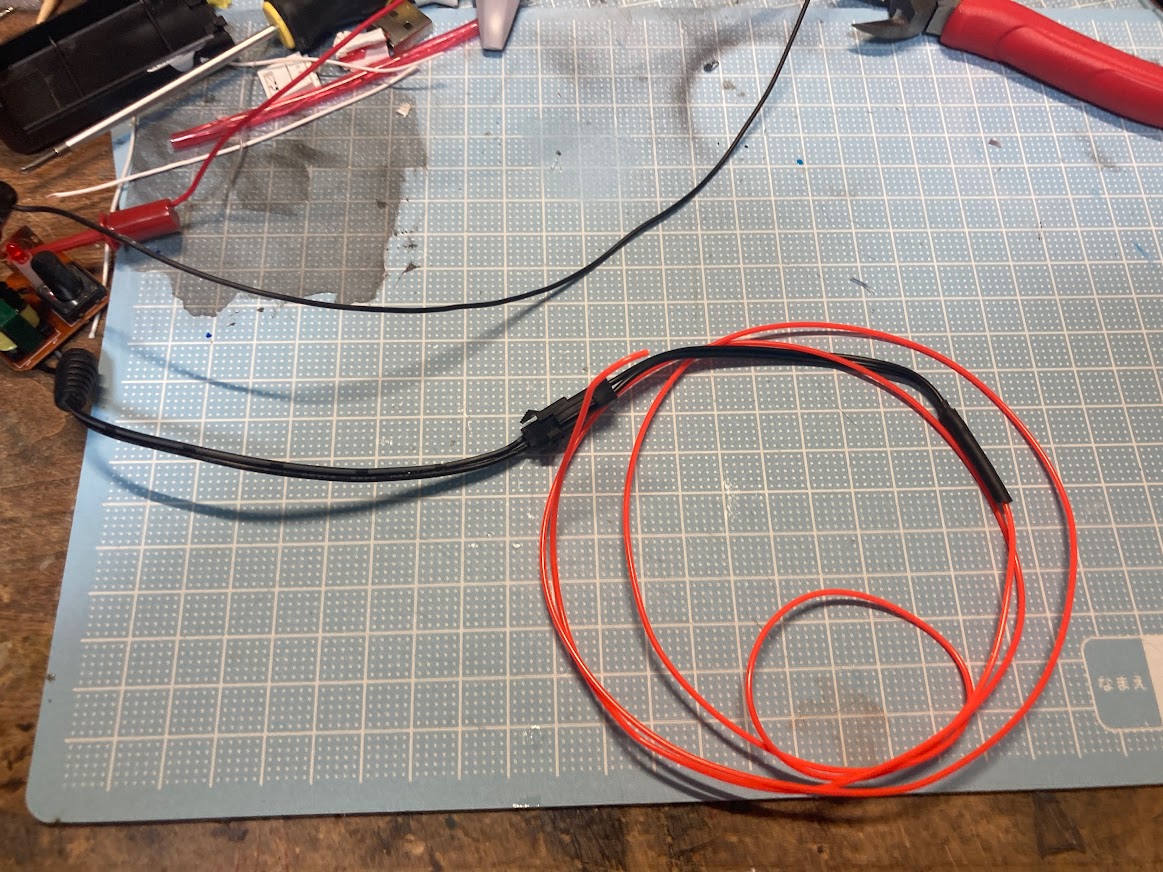

コイツですね。早速インバーターを分解して内部を取り出しテスト。

通常は単3電池2本での可動ですので3Vかけてみると明るさはほどほどかな^^;

電圧を大きくしてやるとELワイヤーの明るさも明るくなるみたいですね。

5Vかけてみました。おおっ!結構明るいですね!

でもその分結構電流も喰いますね!

本番では5~6Vかけてみますかねw

使えそうなことは分かりました^^
ではどうやってコントロールするか・・・・・?
本来このインバーターにはスイッチが付いていて、1回押すと点灯、再度押すと点滅、再度押すと高速点滅、再度押すと消灯となるようになっています。
で、基板からはELワイヤーには170V程度の交流電流が出ています。
交流電流のスイッチングてやったことないw無理w
なら電源の方の電圧をPWMでコントロールしましょう^^。

ただここで問題になるのが、先ほどのスイッチの動作。
もし仮にPWM波を0にした場合、インバーターの基板が電源が切られたと誤解してELワイヤーへの通電が切れてしまいます。そうなるとボタンを一回押してやらないとELワイヤーが点灯しません。

とりあえずスイッチ関係なく電源繋げたら常時点灯状態になるように基板を改造しないといけません。で、よくよく基板を見てみると・・・・・・

おりょw!スイッチ関係なくここつなげばいいだけじゃない?

とりあえずその辺に有ったオレンジの配線で接続。

テストしてみると・・・・でけたww!よっしゃ!!これで常時点灯の基板になりました^^
なんか意外と簡単w

とりあえず、電源側にTRを挟んでarduinoでテスト。

よしちゃんとコントロール出来てる^^



次にELワイヤーの方ですが、今回は1mの物を買いましたが、使うのは15㎝程度のものを3本。
となると切断した端がもったいないので、これの再利用。

まずは表面のカラーの被膜をスプリッターで剥がします。

こんな感じの透明なチューブが見えました

この透明なチューブをスプリッターで剥がすようにネットの説明ではなっていますが、今回使用しているELワイヤーは1.4mmの物でスプリッターでの剥離は困難です。

そこでジェットライターでこの表面を焼いて

表面がトロトロになったところで指でつまんで引っ張って剥がしましたw

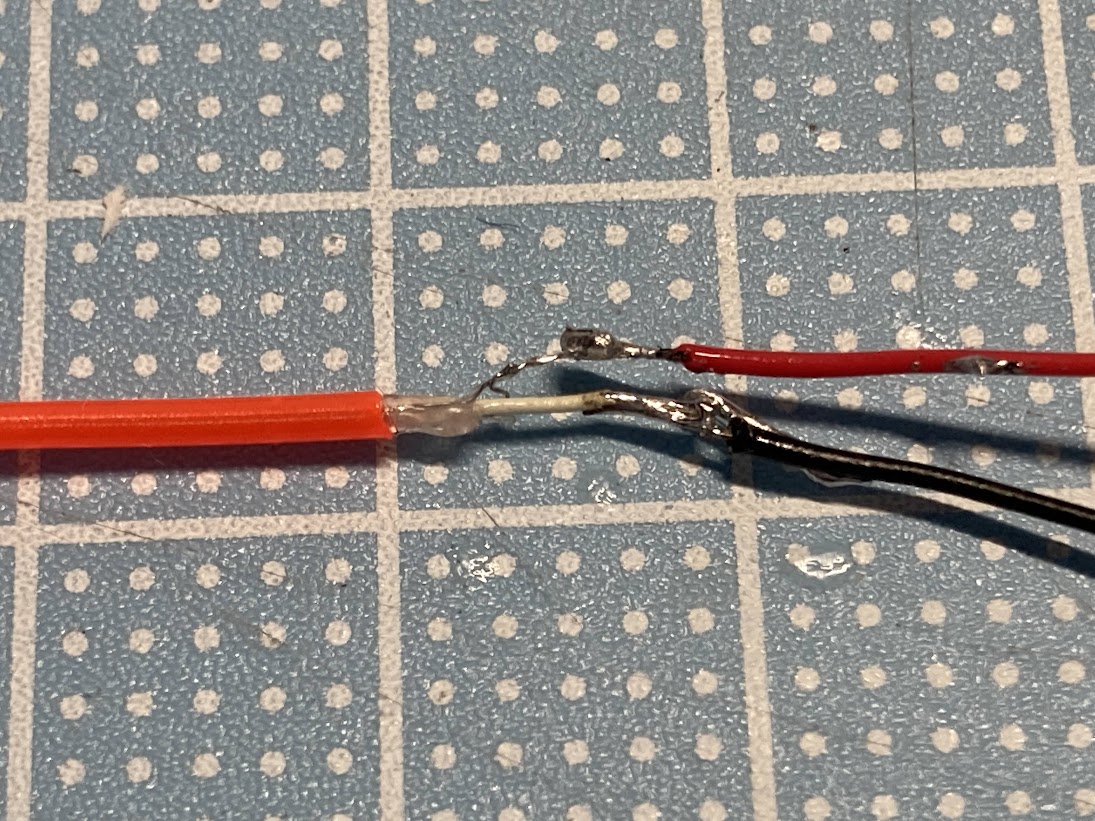

こんな感じで、内部に白っぽい太めの線が有って外側に2本の細い線が露出されます

この2本の線を纏めます。

次に内部の白っぽい線の外皮をデザインナイフなどでガリガリとこそぎ落とします。

出てきましたw

この2組の線に配線を繋げていきます。

しっかりと絶縁しておく必要があります。ちなみに単3電池2本のインバーターから170V以上の電流が流れてきますw

本当はもっと太い線の方が安心なんでしょうが、模型的には出来るだけ細い線で行きたいので、今回はAWG32を使用しています^^;

これで切断したELワイヤーも再使用することが出来ました。

点灯も大丈夫そうです。

これを腰のエネルギーチューブを刺す部分に強引に通してw

3本のELワイヤーの配線を纏めてテスト~!

良し^^後はプログラム次第^^

これでエネルギーチューブの完成!
