成型色仕上げコンペ2　エルガイムｍｋ２　その4

バスターランチャーもう少しいじります。
やはり銃となると砲口の光は必要ですよね。エルガイム見ていると初期の頃のバスター砲って虹色の光なんですよね。となるとやはりNeoPixel様にお頼りすることにｗ

今回はいつもよりも小さいこちらのWS2813Ｃ-2020を入れていきます。
普通の大きさの物だと入りませんからねｗ

見ての様にテープ使って砲口以外の部分も電飾していきます。
昭和の時代によく見た、エネルギー貯めると虹色に内部が輝く感じを目指しますｗ

光る位置とテープの位置の関係もあってテープの途中から分岐させて2つのLEDテープの光る順番を調整しています。

少しでも粒感消したいので、せめてもの抵抗としてLED面には0.3ｍｍのプラ板を裏面にはショート防止のためマスキングテープ貼っておきます。

プラパーツの方は全体が光るのはちょっと手抜き感強いのでｗ内面の一部だけプラを薄くして透過光が抜けやすいようにしました。

他の部分は黒で遮光しておきました。

これで光の抜ける所と抜けない所をつくりました。

うむｗ境目が綺麗でないのはお許しをｗｗ

これであとはテープLEDと配線を意地で押し込むのみ！！

次に蓋をしていくために前回設置したステップモーター用のドライバーとAttiny13Aを仕込んでいきます。

やべーぞｗ細いポリウレタン線でやっているからどれが何の線なのか分からなくなって来たぞｗｗ

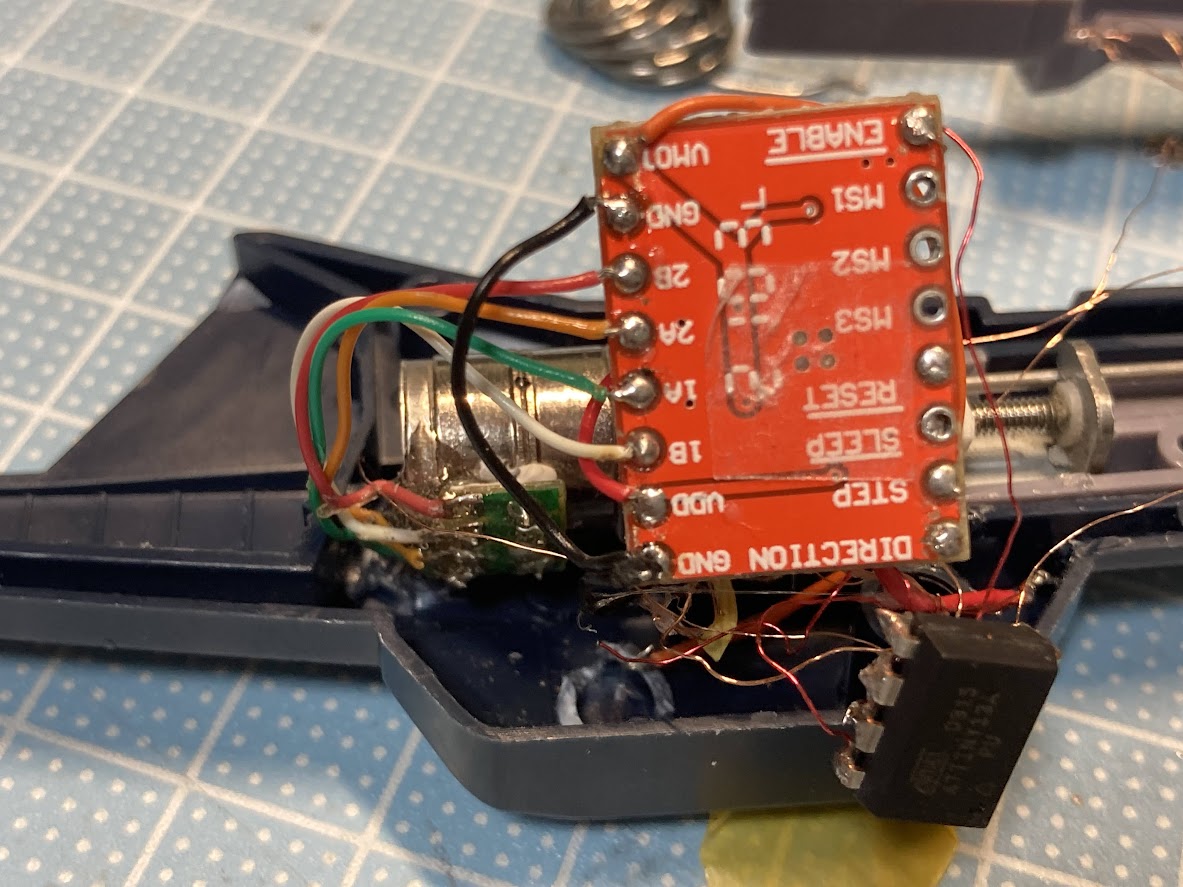

ドライバーにAttiny13Aを両面テープで付けちゃいましたｗ

よしゃ！何とか入った！

テスト可動！！

はい！！！ありがとうございますm(_ _)m

ｳｺﾞｷﾏｾﾝ_(:3 」∠)_　何かウンウン唸ってはいる・・・・・脱調か・・・・・・

やっぱかよｗｗドライバーとマイコンの確認

見た目は問題ないぞ～～。

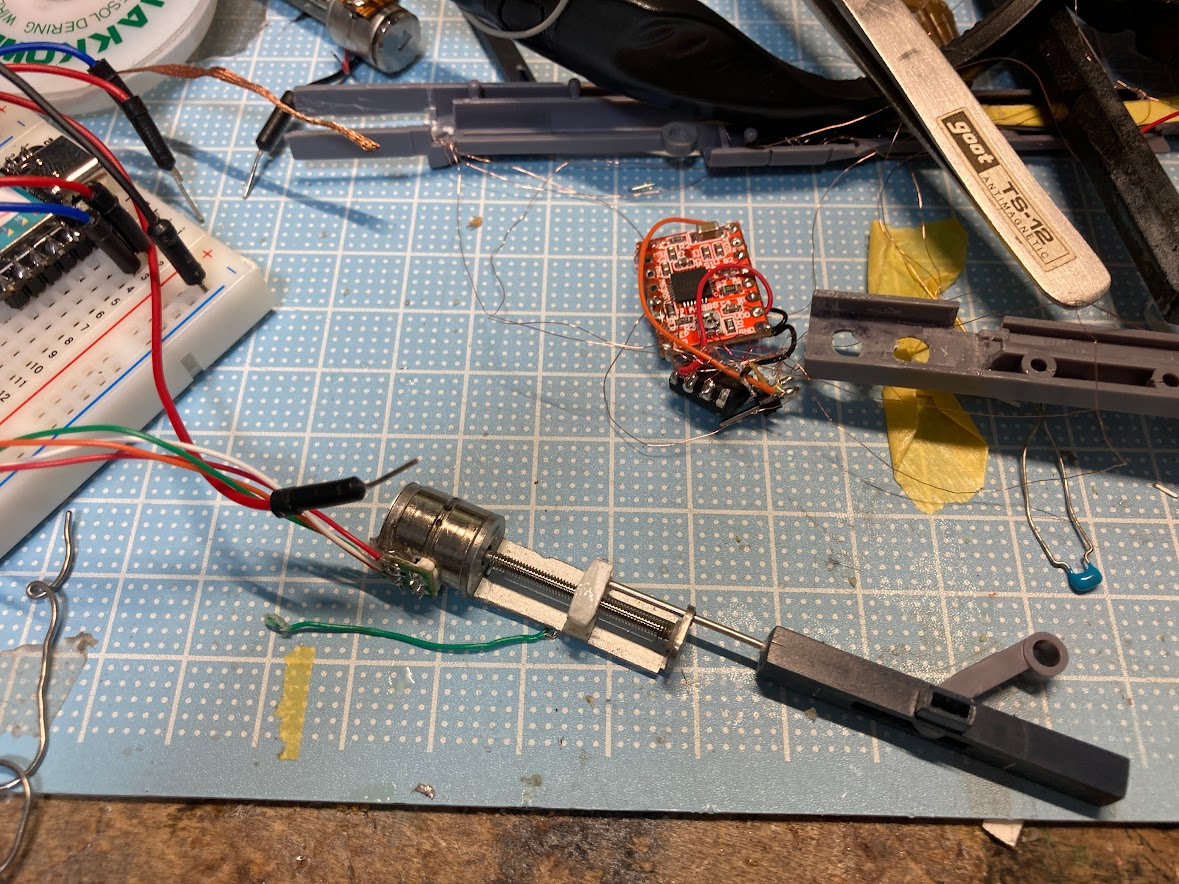

とりあえずモーターの配線をドライバーから外してテスト基盤に接続。
あうっち！！！モーター自体が動かん！！！脱調している感じ・・・・

配線収めるのに結構曲げたからモーター付け根でハンダ部分が外れたか・・・・・
エポキシで固定したんだけどな・・・・

デザインナイフで基板部分を傷つけないようにエポキシ削り取りｗ

配線が外れている感じは無いけど、念のため4本とも再度ハンダ付け

やっぱり動かん・・・・・・

マジか・・・・ステップモーター壊れちゃったの？
てかモーターがそんなに簡単に壊れるなんてあるのかな？？

そう思いちょっと強引にプライヤーでこのネジの部分をつかんで回してみました

あれっｗなんか異常に回りにくいぞｗｗ硬いな！！
最初は指でも回せたはず。
で、どうせダメならと何度も回していると・・・・・・
おっｗｗムチャ軽くなったｗｗもしかして・・・・・・・・

テスト基盤につなげると・・・おおっ！！動いた！！
ただ、以前止まっていた部分にナットが行くとウンウン唸って止まりますｗ

なるほどｗこのネジのシャフトとナットの間にゴミが詰まってそれが引っかかりになって動かなくなっていたのねｗ
てなことで、このシャフト部分を綺麗に掃除して、今後ゴミが付いても取れやすいようにグリスを塗っておきました＾＾。

よし！これで大丈夫と再度本番用に回路に戻すのですが、動かずｗ
Attiny13A交換・・・・・動かずｗ
モータードライバーかよ～

モータードライバー交換・・・・・動いたｗｗ

モータードライバーもやられていたわけねｗ確かにモータードライバーのマイコン側とAttiny13Aにうっかり８Ｖ流したことあるけど、耐えろよ～！根性が足りん！！（無茶言うなｗ）

さてここで再度NeoPixelの確認をして

配線整理して閉じていきます。

あ～～っ！もうホントどれがどの線かわからんｗｗ

断線も数回有りながらとりあえず閉じたｗ

砲口部分には秋月で買ったNeoPixelの単体を取り付け（今回もコンデンサー省略ｗ）

なんだかんだでとりあえずバスターまとめた！
接着は最後の最後まで行いませんｗｗ

とりあえず動くし透過光もいい感じ

後はプログラミングでそれっぽい動きに

透過光の境目がちょっと雑な感じもするけど、うんｗなんかそれっぽい感じも出たしいいんじゃないｗ
