PLAMAX 1/20　VF-1　ファイター40　I2C(11)のXIAO

本日からはAKB会員番号11番　電飾用XIAOです♪うそです♪

こいつです。

このXIAOは主に翼端灯などのLEDのコントロールとなっています。

まずは翼端灯

尾翼のライトも

タイマーの動きも問題なし。

次フォーメーションライト！

・・・・・・・・・・・点灯しない。
では手順にのっとってチェック。
まずはロジアナで信号の確認・・・・・OK
XIAOからの端子０の出力確認・・・・・X（ブ～～～ッ！）

プログラム確認・・・・・・anlogWriteで間違っていないのに・・・
念のためdigitalWriteにして書き込んでみました。するとなんか点灯ｗｗ
で、offにしようとするとまた反応しないｗｗ
でも何度かコマンドを入れると反応することに気が付きました！

I2Cの信号をちゃんと受け取ってないのか？？？
うむ・・・・レベルシフタ部分も確認・・・問題ないな・・・・・・・・

これは！！もしかして、なおさんが言っていた電圧低下による信号の受け取りミスか？？！！
とLEDの電源線を抜いて、さらにプログラム中にシリアルを仕込んで変数の変化を見てみます。
うむｗ信号を受け取って変数は変化してる。
再度ＬＥＤの電源線を繋いで確認。
うんｗちゃんと変数は変化しているじゃないｗ！

なおさんが言っていたような高度な問題ではないようですｗｗ

どうもI2Cの通信で信号は受け取っているがその数字に対するアクションがしっかりと起きていない感じ・・・・・。

で、この部分の関数はこうなっています。

void ope(){
  if(x==21){analogWrite(formation,20);}
  if(x==22){analogWrite(formation,0);}

  if(x==23){analogWrite(yokutan,250);
            tail=1;}
  if(x==24){analogWrite(yokutan,0);
            tail=0;}

  if(x==25){analogWrite(landing_light,250);}
  if(x==26){analogWrite(landing_light,0);}

  if(x==27){analogWrite(wing_light,250);}
  if(x==28){analogWrite(wing_light,0);}

  if(x==45){digitalWrite(nose_gear,HIGH);}
  if(x==46){digitalWrite(nose_gear,LOW);}

  if(x==62){analogWrite(head_laser,250);
            delay(1500);
            for(byte i; i<250;i++){
                 analogWrite(head_laser ,250-i);
                 delay(20);
                 }
           }

  if(x==71){mp3_next ();}
  if(x==72){mp3_prev ();}
  if(x==73){MP3_vol_up();}
  if(x==74){MP3_vol_down();}
  if(x==75){mp3_stop ();}

  if(x==99){mp3_stop ();
            analogWrite(formation,0);
            analogWrite(yokutan,0);
            tail=0;
            analogWrite(landing_light,0);
            analogWrite(wing_light,0);
            digitalWrite(nose_gear,LOW);
            analogWrite(head_laser,0);
           }
    // Serial.println(x);
    X=0；
}

void ope(){

if(x==21){analogWrite(formation,20);}

if(x==22){analogWrite(formation,0);}

if(x==23){analogWrite(yokutan,250);

tail=1;}

if(x==24){analogWrite(yokutan,0);

tail=0;}

if(x==25){analogWrite(landing_light,250);}

if(x==26){analogWrite(landing_light,0);}

if(x==27){analogWrite(wing_light,250);}

if(x==28){analogWrite(wing_light,0);}

if(x==45){digitalWrite(nose_gear,HIGH);}

if(x==46){digitalWrite(nose_gear,LOW);}

if(x==62){analogWrite(head_laser,250);

delay(1500);

for(byte i; i<250;i++){

analogWrite(head_laser ,250-i);

delay(20);

}

if(x==71){mp3_next ();}

if(x==72){mp3_prev ();}

if(x==73){MP3_vol_up();}

if(x==74){MP3_vol_down();}

if(x==75){mp3_stop ();}

if(x==99){mp3_stop ();

analogWrite(formation,0);

analogWrite(yokutan,0);

tail=0;

analogWrite(landing_light,0);

analogWrite(wing_light,0);

digitalWrite(nose_gear,LOW);

analogWrite(head_laser,0);

}

// Serial.println(x);

X=0；

}

このope();という関数がループしているんです。

で、よ～～～く考えてみましたｗ
I2Cの信号は割り込みでどの時点でも変数ｘを変化させることが出来ます。
で、上の関数がずっとループしているんです～。

となると、この関数の一番上にあるフォーメーションライトの状態を変化させる信号が来たとして、もし３行目以下の部分で裏でx=21となっても、43行目でX=0とされちゃうんですよｗｗｗ
そのためループして再度2行目に来た時にはX＝０ですので何のアクションも起こせませんｗ
つまりX＝２１で2行目でアクションを起こすには、Xは44もしくは1行目の所で信号を受け取っていないといけないですよね～。こんな短い間しか有効な受信時間がないなんてｗ
だからなかなか信号を受け取ってもアクション起こせなかったんだ～。
アホやなｗ明らかにプロブラムミスですｗ

ならば！とプログラムを改変
変数が変化したら、次の信号が来るまでその変数を保持して、1回だけしか実行してほしくない時のみ、そのコマンドを実行したら変数を０に戻すようにしました。

void ope(){
  if(x==21){analogWrite(formation,20);}
  if(x==22){analogWrite(formation,0);}

  if(x==23){analogWrite(yokutan,250);
            tail=1;}
  if(x==24){analogWrite(yokutan,0);
            tail=0;}

  if(x==25){analogWrite(landing_light,250);}
  if(x==26){analogWrite(landing_light,0);}

  if(x==27){analogWrite(wing_light,250);}
  if(x==28){analogWrite(wing_light,0);}

  if(x==45){digitalWrite(nose_gear,HIGH);}
  if(x==46){digitalWrite(nose_gear,LOW);}

  if(x==62){analogWrite(head_laser,250);
            delay(1500);
            for(byte i; i<250;i++){
                 analogWrite(head_laser ,250-i);
                 delay(20);
                 }
            x=0;
           }


  if(x==71){mp3_next ();x=0;}
  if(x==72){mp3_prev ();x=0;}
  if(x==73){MP3_vol_up();x=0;}
  if(x==74){MP3_vol_down();x=0;}
  if(x==75){mp3_stop ();x=0;}



  if(x==99){mp3_stop ();
            analogWrite(formation,0);
            analogWrite(yokutan,0);
            tail=0;
            analogWrite(landing_light,0);
            analogWrite(wing_light,0);
            digitalWrite(nose_gear,LOW);
            analogWrite(head_laser,0);
           }
    // Serial.println(x);

}

void ope(){

if(x==21){analogWrite(formation,20);}

if(x==22){analogWrite(formation,0);}

if(x==23){analogWrite(yokutan,250);

tail=1;}

if(x==24){analogWrite(yokutan,0);

tail=0;}

if(x==25){analogWrite(landing_light,250);}

if(x==26){analogWrite(landing_light,0);}

if(x==27){analogWrite(wing_light,250);}

if(x==28){analogWrite(wing_light,0);}

if(x==45){digitalWrite(nose_gear,HIGH);}

if(x==46){digitalWrite(nose_gear,LOW);}

if(x==62){analogWrite(head_laser,250);

delay(1500);

for(byte i; i<250;i++){

analogWrite(head_laser ,250-i);

delay(20);

}

x=0;

}

if(x==71){mp3_next ();x=0;}

if(x==72){mp3_prev ();x=0;}

if(x==73){MP3_vol_up();x=0;}

if(x==74){MP3_vol_down();x=0;}

if(x==75){mp3_stop ();x=0;}

if(x==99){mp3_stop ();

analogWrite(formation,0);

analogWrite(yokutan,0);

tail=0;

analogWrite(landing_light,0);

analogWrite(wing_light,0);

digitalWrite(nose_gear,LOW);

analogWrite(head_laser,0);

}

// Serial.println(x);

}

なんかいっちょ前に書いてますが
要は　変数　x=0;　の位置を変えただけですｗｗまとめて０に戻しちゃおうという安易な考えが原因のミスでしたｗでもちょっと勉強になった(￣＾￣)ゞ

効果はてきめん！

コマンド送信1回でちゃんと稼働するようになりました＾＾

それでも端子０出力をanalogWriteにするとうまく出力できないのは変わらず・・・・
仕方ないのでこの端子０はdigitalWriteで使うことにして他の機能に振り分けました。

で、フォーメーションライトは端子６に接続analogWriteで出力できるようになりました。

アナログ出力にこだわるのは、

デジタル出力だとここ明るすぎなんですよね＾＾；
抵抗仕込むのも面倒なのでアナログ出力で調整ｗ

こんな感じでプログラム上で調整しました。

機首側のフォーメーションライトもオッケ～

でも、実はこの後もう一つのXIAOでもあA0ピンでのアナログ出力が出来ないことに・・・・・
うむ・・・・・なんだ、このA0ピンは？？？？ネット検索してみました。
するとこんな文章を発見

グーグル先生に翻訳してもらってます。
なんかA0ピンのアナログ出力は他とは違うみたいね・・・・・
よく見ると０～１０２３と書いてあるね！！！！

なるほど！！ほかのピンの出力は０～２５５で０～3.3Vを出力してくるけど、
A0ピンは０～1023で０～3.3vを出力してるわけね。

つまり今までanalogWrite(A0,250);とか書いていたけど、これでは出力少なすぎてLEDが光っているようには見えなかったのか！

試しにanalogWrite(A0,1000);にしたら点灯しました～！
ピンとＬＥＤの間に１５ｍA用のCRDを挟んでいますが、この場合550位からLEDの点灯が分かるくらいでした。２５０じゃ全然点灯しないわけですｗ

これでまた一つ賢くなったｗ

次はランディングライト！

ココはまだ主脚側は作っていないないので、ノーズギア側のみですが。

おっけ～！

次翼付け根に有るランディングライト。

ココも一発オッケ～！

次はこの部分唯一の動力系ノーズギアのサーボコントロール部分。

ココは元々このようなギミックなっていました。

配線接続でコマンドを入力すると・・・・・・

パチーーーン！！！という音と共に金属棒の先端に接着していたプラパーツがどこかに飛んでいきましたｗｗｗ

サーボホーンに押されて横からの力に耐えきれずにとれちゃいましたｗ
まっ瞬着で平面での接着ですから横からの強い力には弱いですよね・・・・・トホホホ＾＾；

てなことで、今度は金属棒にドリルで穴を開けて

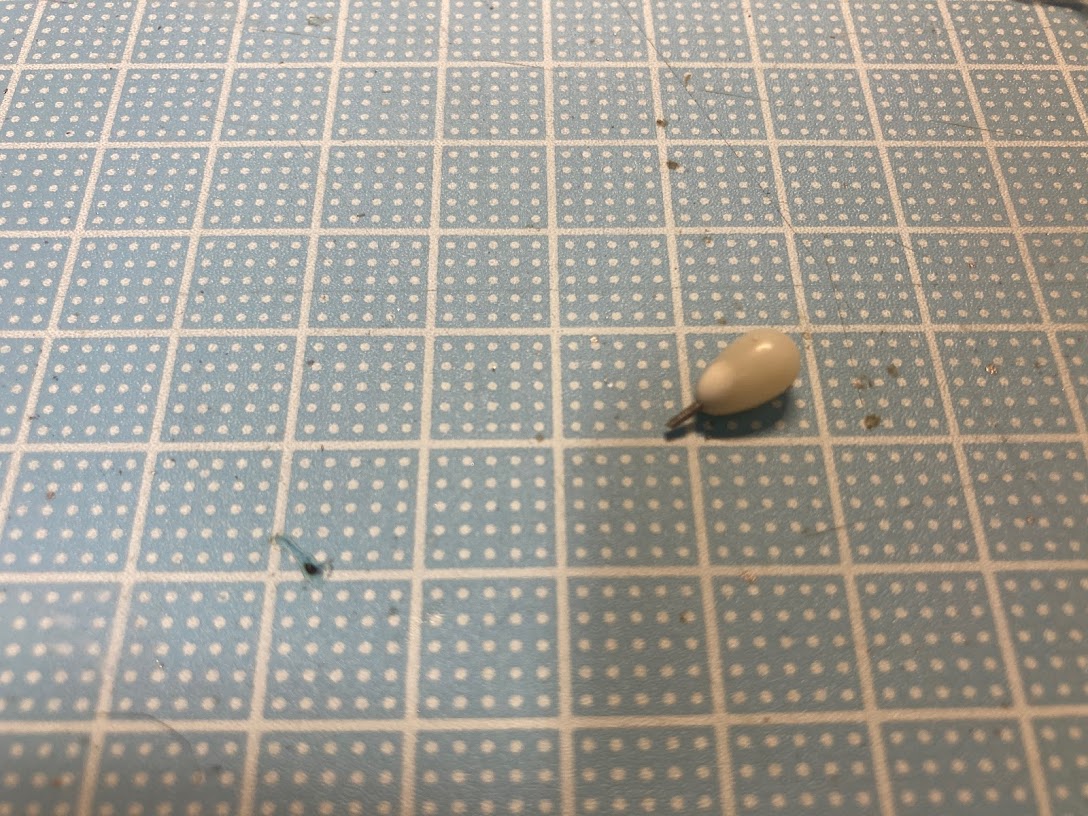

瞬着の先端に穴を開ける虫ピンの先端部分を切断後

先ほどの穴に差し込んで接着整形しました

形は適当ですｗ

そしてサーボホーンの方も少し形を変更して

側方力が少なくなるように変更しました。

問題はこれで機体が持ち上げられるかですよね～。
以上の形態の変更とサーボの回転軸に近いことも有って

結構機体の重さがかかっているのですが、スムーズに持ち上げていますｗ

ただ、シャフトが縮んでいる時を通常状態にしてもサーボに少し負荷がかかるのかボチボチの電流を喰っています。

そのため、可動角度を少し大きめにして

サーボに負荷がかからない位置を通常状態としました。これで電流はほぼ0となりました。

この他にこのXIAOは効果音用のDFPlayerも扱うのですが、これえもまた後日サウンドファイルなどを作ってからの調整となります。

よ～し！これで会員番号１１番終了ｗｗ
