PLAMAX 1/20 VF-1 ファイター41 I2C(8)、I2C(9)脚部のarduino

お次は脚部のarduinoです。ここは同じ動きを左右で行いますので同時に確認です。

脚部を動かすのかなり久しぶりw

テストの前にエンジンLEDの粒が目立つ件

脚部をバラシて、

パソコンの液晶から取ってきた拡散フィルムを使ってみましたが、LED近すぎであまり役に立たずw

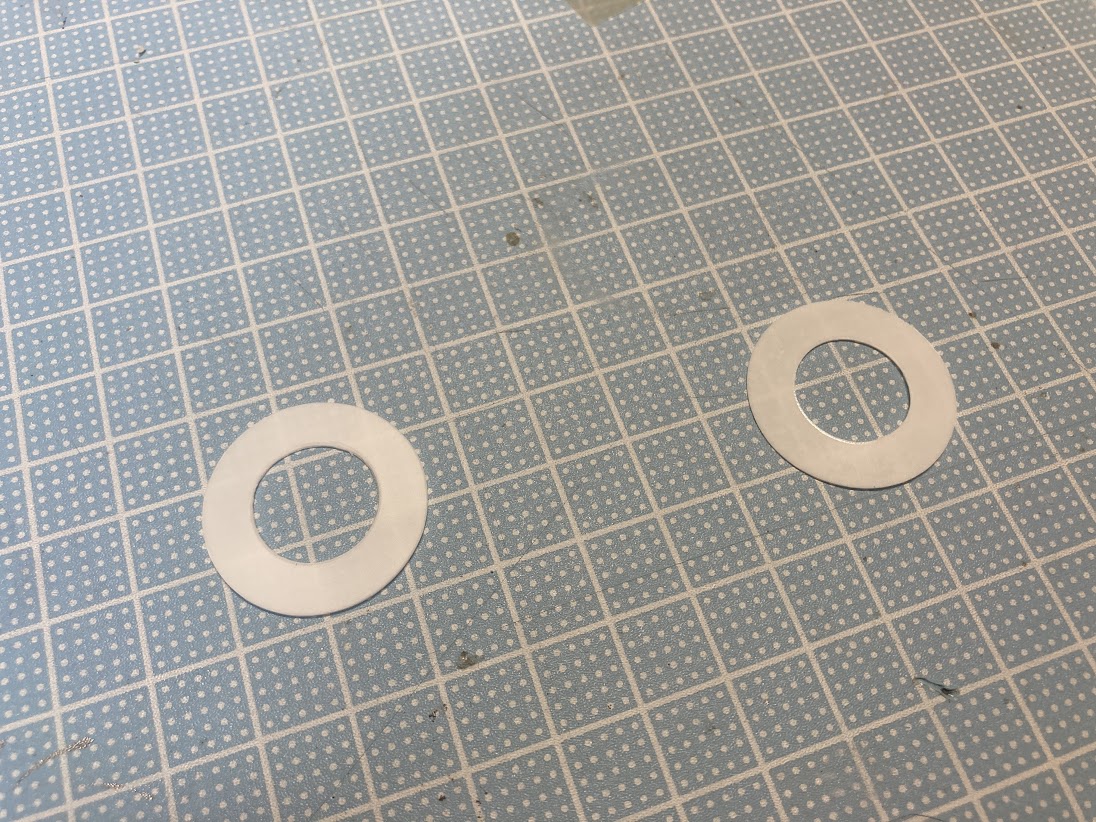

それならばと0.3㎜のプラ板を切り出して

LEDに当てるもやはり近すぎて効果薄いw


どうしよw?光量をこれ以上少なくするのは困るからな・・・・・・。
まっ、LEDが直に見えないというだけでもいいかw

プラ板なし

プラ板あり

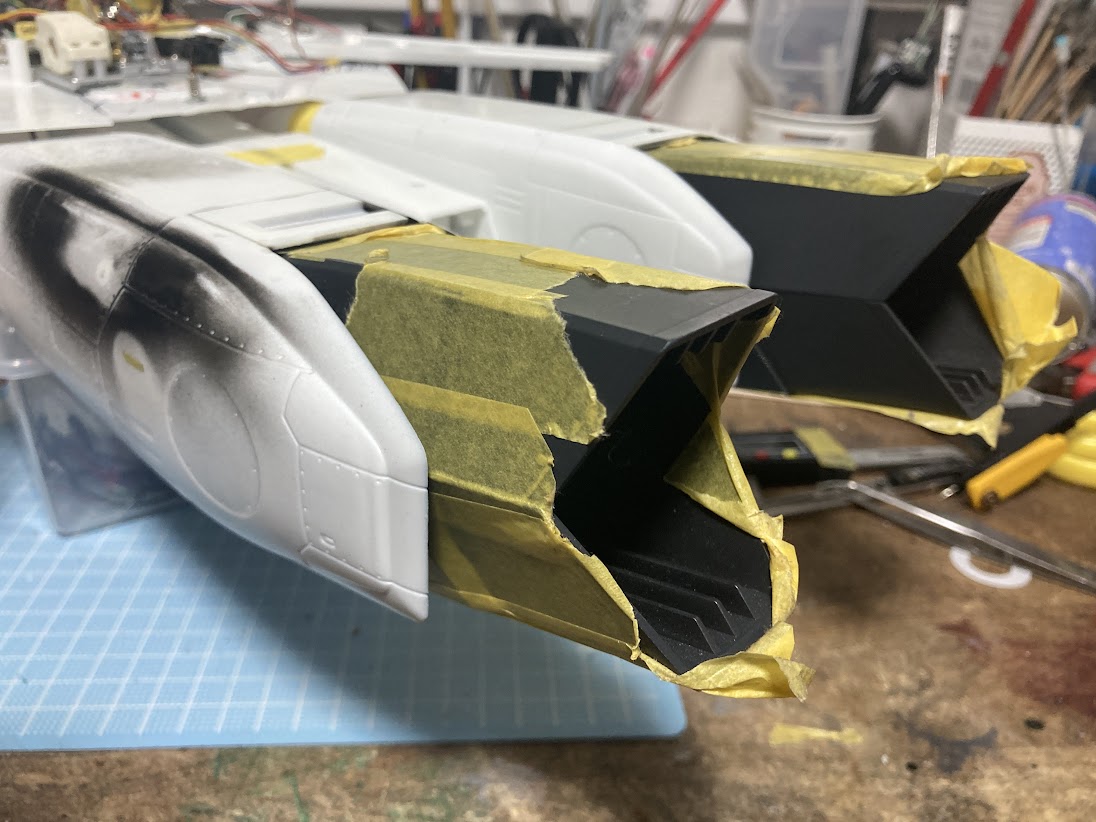

てなことでとりあえず装着

この後、組み立てて稼働チェック

ちなみにプラバン無し版

よしよし。問題なく稼動しています。

アフターバーナーもオッケ~!

次はフォーメーションライト。

よしよし一発オッケ~!

次は動力系

まずはベクタードノズルの可動。
機首下げ

機首上げ

左ロール

右ロール

ナイスw問題なく可動。
アシェットの物と比べると可動範囲狭くはあるけどオッケ~w

次はモクモク装置。水を入れて。

うむ・・・・・・微妙な量だな・・・・ファンはちゃんと回っている。

でも暫く稼働させているとモクモクの量が増えてきました。

それでも依然と比べてちょっと少ない感じ・・・・・・

電源は例のリポ電池です。

マイコン用電源と兼用していますが、この際24V専用に電池もう一本増やすか~。

丁度入る感じだし、3本の方が収まり良いかもw

昇圧器の配線も変更

この際、ついでにACアダプターの使用も考慮してジャックの設置と配線をしておきました^^

電池の方ですが、そのままだと座りも悪いので、奥さんからマジックテープ貰って設置

これで電池交換時にもやり易くなります。

さらについでにこのパーツの着脱のためネオジム磁石を

とりあえずこれでオッケ~。

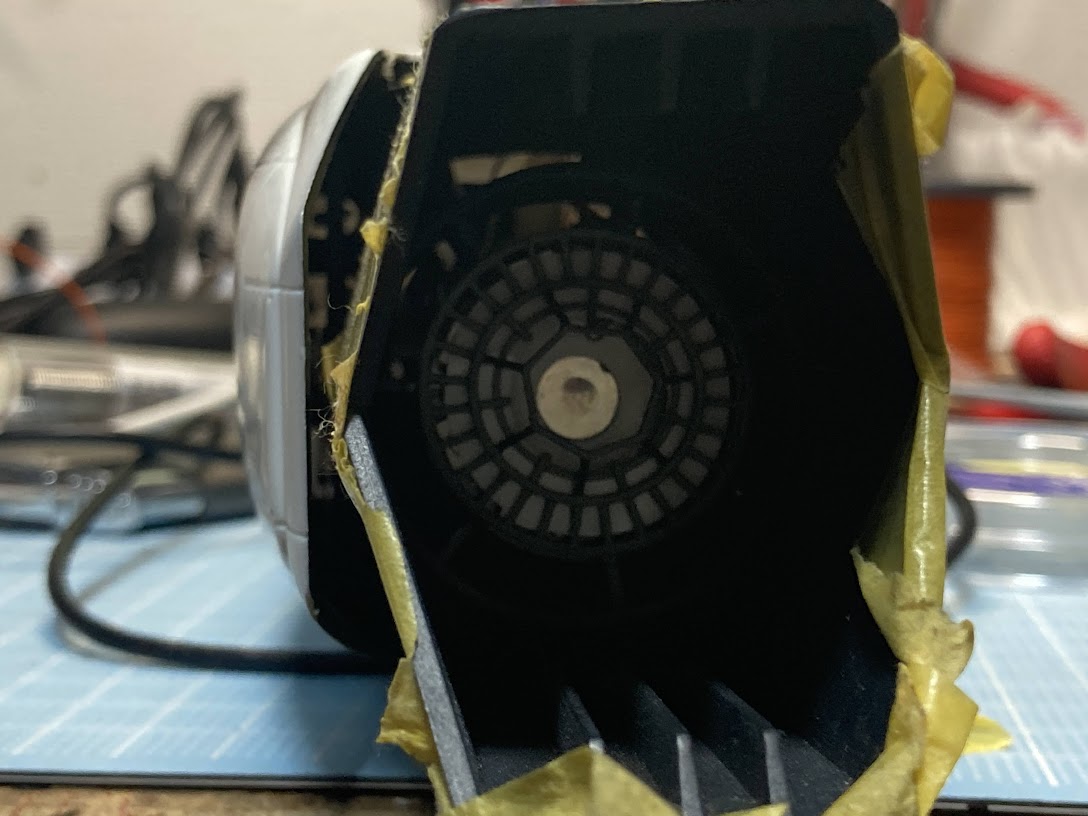

次にインテークのモーター部分

5Vで可動時0.3A流れます。

ここは結構長い間回っているところなのでもっと消費電力量を少なくしておきたいところです。(ここ作っている時は消費電力量とか全く考えてなかったww)

もともとPWMでの可動ですので限界まで数字を減らして

70/255でギリ動きますw

0.1A程度まで減らせました・・・・・・・・・でも、ここ結構長い間動いてるからな・・・・・

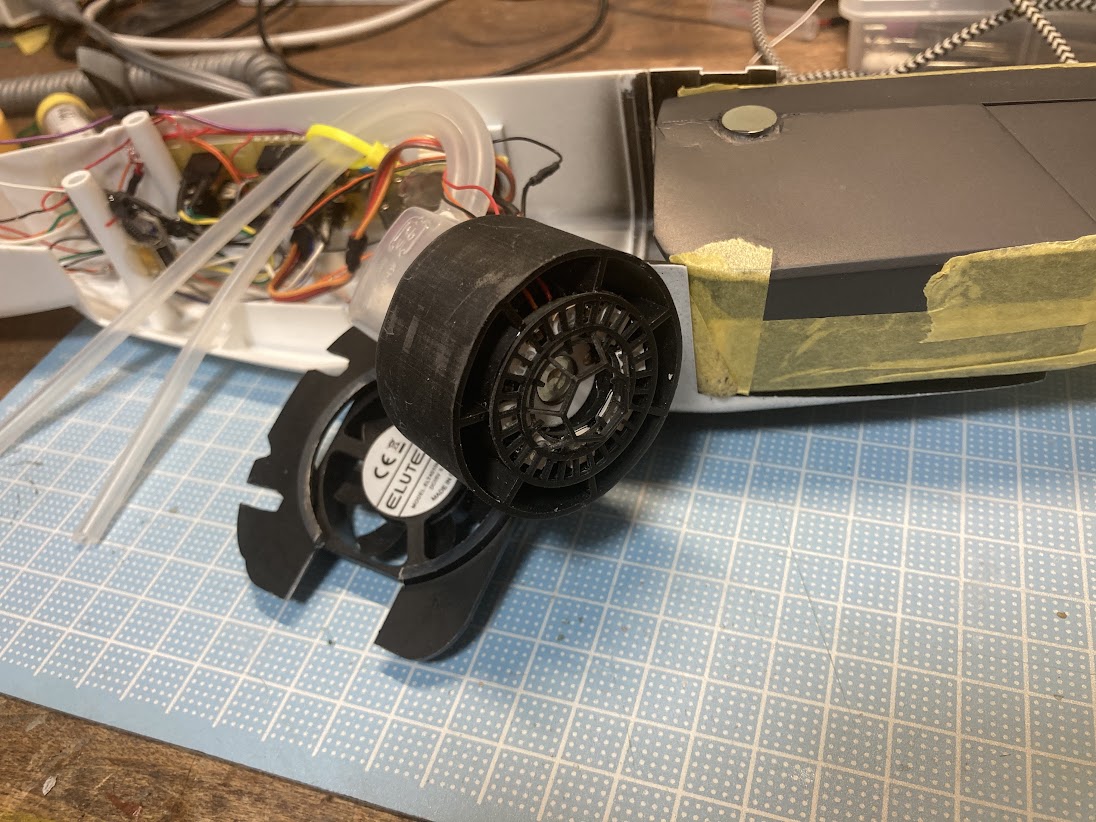

てなことで、こいつを購入~!

交換してみました。

ファンも久しぶりにプリントして

取り付け

回転

好調です

よしw 電流値も約0.02Aまで落とせたw

てな感じで足のパート終了~~~~~!!

意外とあっさり終わったww
まっ、足のギミックは今までにも何度も調整してるからねw
