VF-1 VALKYRIE バルキリー23 コクピットコンソール改修

1/20のでっかいバルキリーのコクピットの改修をおこないましたが、アシェットの物も交換できるか・・・・・・・

強引に入れっちゃいましたw

まずは液晶の基板がそのままでは入らないのでぎりぎりまで基盤を削りますw

表から見るともっと削れそうですが裏から見るとほとんど削れないんですよね^^;

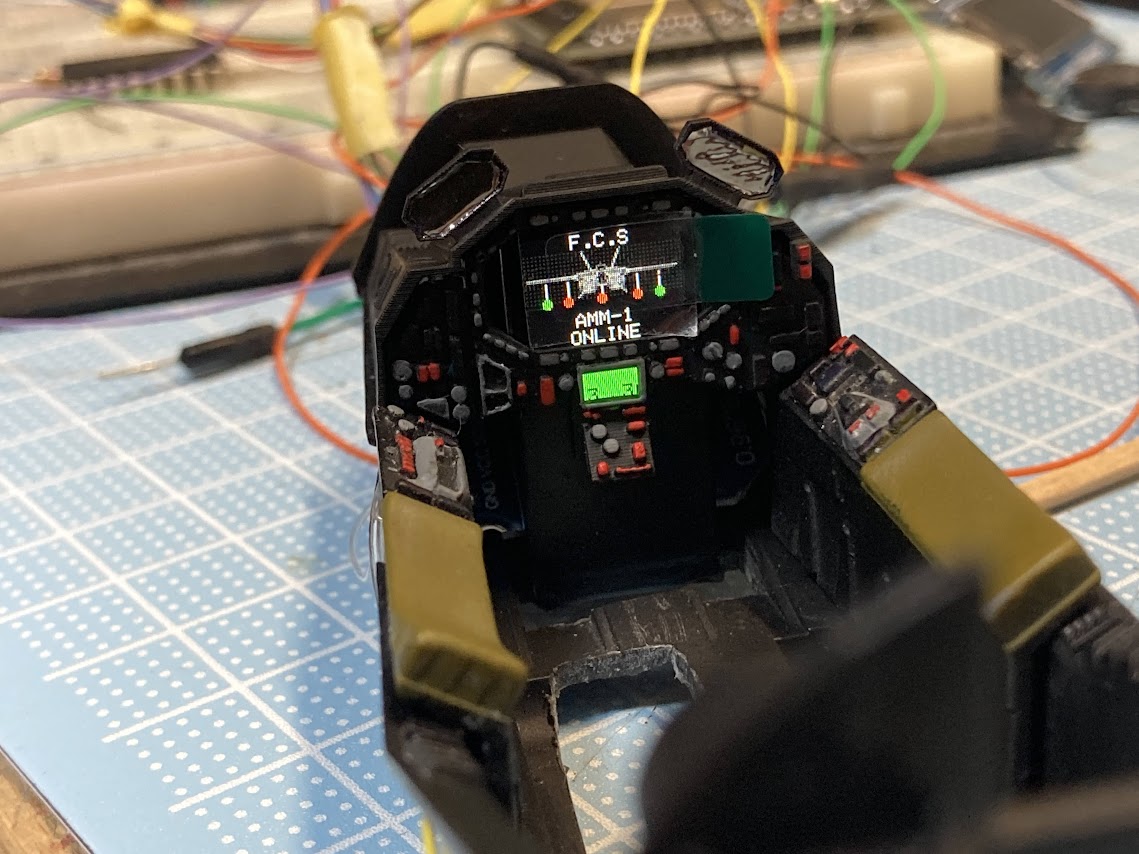

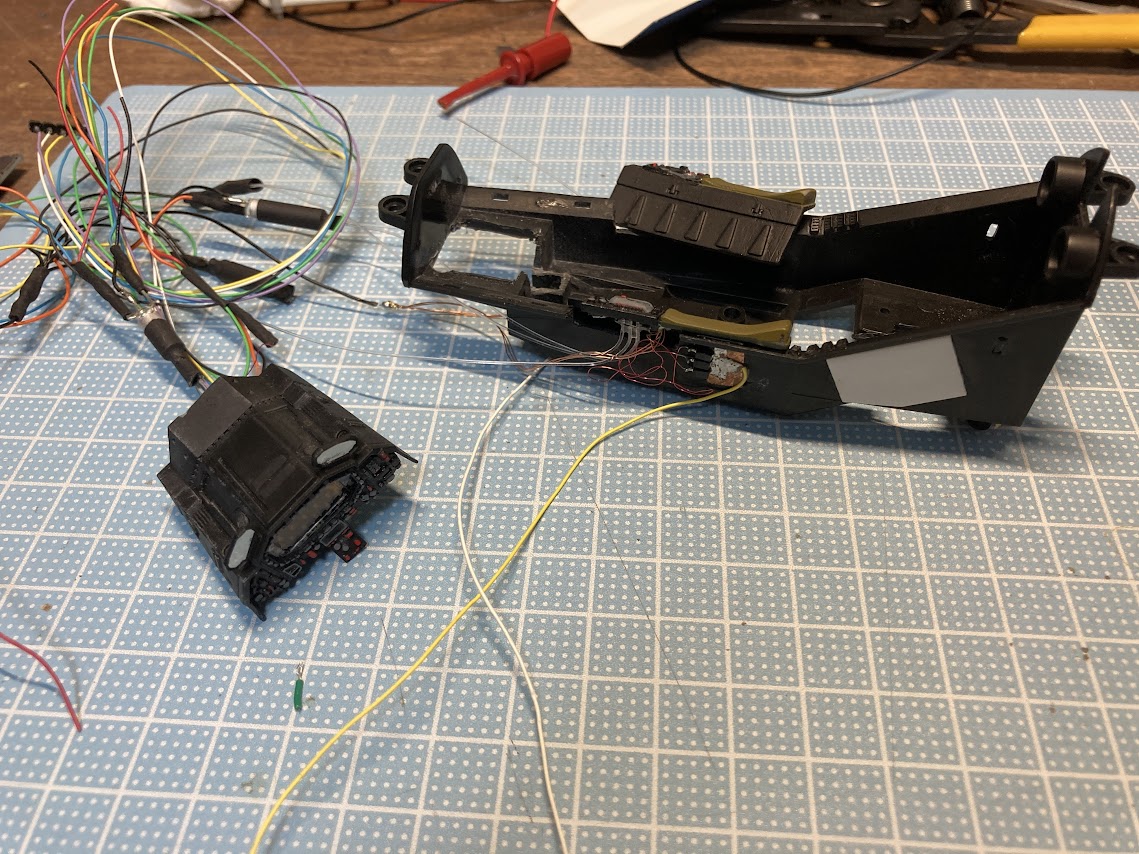

次に以前の0.5インチOLEDのコンソールをエイヤーッ!取り除きます。

配線も切断。カラー液晶入らなかったら修復かなり面倒そうw

使わなくなったこいつらどうしましょうかね・・・・

液晶部分を合わせてみました。

2mm程度飛び出ますねwコンソールの厚みも考えると3mm程度下に下げないといけません。

てなことでコクピット床を削除。

何とか入りましたが、ここはノーズギア格納庫の天井部分がピタパチで当たっている部分なので、

そちらも削合

ノーズギヤ格納庫の天井はもうギタギタですw

次に液晶用にコンソールとカバーの3Dモデリングを一部変更してプリント後、塗装に。

黒サフ、遮光ブラックをディティールがつぶれないように吹いた状態



真っ黒に見えますが、光に透かすとスケスケですw

で、半分に筆で黒色無双を塗った状態

すげw簡単に遮光できます・・・・ただ筆塗りでディティールつぶれるので却下w

LEDの取り付け。

もう何度もやってるので手馴れてきましたw

で、コンソールカバーのミラー部分はいつもはそのままハセガワのミラーフィニッシュ貼るのですが、今回はここにクリア塗料を流し込んで出来るだけ積層痕げ目立たないようにしてミラーフィニッシュ貼ることにしました。

次に液晶の使わない部分はこれまたハセガワのフラットブラックフィニッシュを貼りました。

液晶の基板の位置によっては閉じれない状態になるのですが、

何とか収めちゃいましたw

よし、キャノピーもちゃんと閉まるな^^

配線をして液晶のテスト

やはり1/20のバルキリーとはコンソールの大きさが違いますので表示画面の調整が必要そうです・・・・・・・・このプログラム修正地獄だな、多分全てやり替えないといけないww

では、フォッカーさんに乗ってもらいましょう。

コンソール下に液晶が有るので当然足が入りません・・・・・・・

入った~~~~

どうやら土足禁止仕様らしいですねw

何とか入りましたので、ちょっとM5stackで勉強したなんちゃって動画が使えるか試してみました。

まずはM5stackの設定で大きさだけ変えて、

おっw何とか見れますねw

画面が小さくなったから読み込み速度も上がっているみたいなので、画質をよくしてみました。

おおっwいける!意外とよくわかるぞ~ww

これは使えそう。
1/20で使っていたプログラムをアシェットの画角に合わせるための修正の際に、このなんちゃって動画も取り込んでいきます。

美沙さんがしゃべったww

微妙ですが口元動いていますww

それにしてもこのプログラム改修はフォッカー用にもしないといけませんから時間かかりそう。またしばらく籠るかもです^^;
