前回でエンジン部分の電子パーツの組み込み終わりましたので、このVF-1のギミックを統括するマスターのarduinoとの連携を確認しておかないといけません。
＜追記＞スレイブの設定画面間違っていたので修正しておきました。
I2Cに初挑戦ですｗとはいってもarduinoですがｗ
今回のVF-1は色々とギミックを盛り込んだはいいけど、これを1つのarduinoでコントロールするのは困難です。
そこで何個かのarduinoを仕込んでそれを連携させて動かそうという方針です。
その連携のためにはarduino同士が連絡を取らないといけません。
その通信方式も色々とあるようですが、SPIという通信方法が通信速度は速いらしいのですが、つなげる配線が多くなるのがネックで、今回はつなげる通信用の配線が2本（SDA 、SCL）と少ないI2C方式に決定！
I2Cと言っても、いつもコメントいただく方達はよくご存じと思いますが、普通の人は私を含めて知りませんｗ
＞I2C（アイ・スクエアド・シー、アイ・アイ・シー）はフィリップス社が提唱する通信インターフェースで，クロックに同期させてデータの通信を行う同期式シリアル通信のひとつです。
という事らしいですｗちなみに読み方わからなくて勝手にアイ・ツー・シーと読んでいましたｗ
でも、ネット見ると同じようにアイ・ツー・シーと呼んでる人も多いみたいですねｗ
詳しくはこちらのサイトに丁寧に説明してあるので興味のある方はご覧ください＾＾
ちなみに私のように「動けばいいのｗこまけーことはいいんだよｗ！」てな方はとりあえずarduinoのwireライブラリー使いましょうｗ
まずはマスター側、最初にこれ書いて
setupにもこの1行書いて
こんなコマンド作って
命令するだけｗ

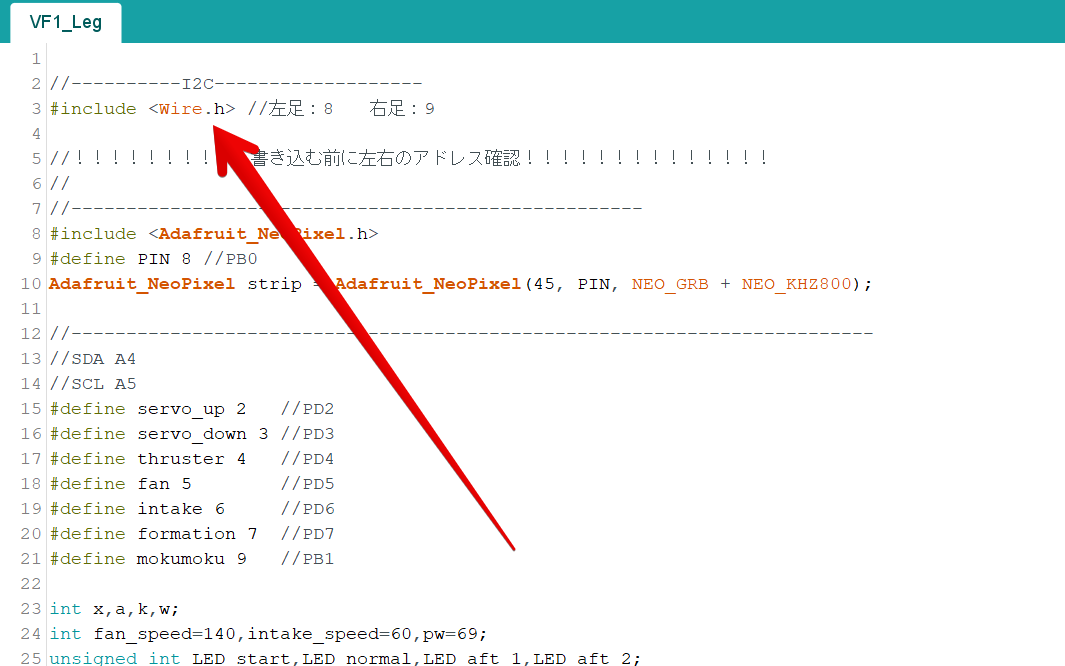

次にスレーブの方も、最初にこれ書いて
setupにこのスレイブのＩＤアドレス（黄色矢印）今回は9番と書いて、赤の一行追加
（setup部分でarduinoでは普通見ないレジスタの設定項目が有りますが無視してください＾＾；）
受信時の関数書いて
受信したデーターでの行動分岐書いて
Vividさん、たったこれだけで動きますよｗｗ
arduino！神かおまえはｗ！
全く原理を理解していない私でも簡単に！！！って、実はいつものごとく簡単にいきませんでしたｗ
とりあえずテスト用のそれぞれのarduino配線を作り繋げました。
この時点で配線の多さに嫌気がｗ
まっ、何とか配線完了。
ではいよいよマスターとスレイブを接続して動かしてみますか～！
電源オン！・・・・・・・・サーボが暴走ｗｗｗｗ
ぎゃ～～暴れまくっているｗｗそこからか～～～ｗ！！！
電源オフで・・・・・・・ふ～っ危なかったギミック壊れるところだった＾＾；
ベクタードノズルが限界を超えた角度で曲がってますｗ
これ軸がネオジム磁石だったからよかったですが、通常の軸打ってたら絶対折れてた＾＾；
なんてったって、このサーボのトルク７ｋｇですからｗ
これはI2Cがどうとかの問題でなくてただ単にサーボの瞬間的な電流量が足りてない。
エンジンパート1本分なら電流量が足りていたようですが、2本同時となると無理みたい＾＾；
結局以前のトルク２kgのサーボに再度交換。
これでスイッチオンでサーボの暴走無くなりました＾＾；怖かった・・・・・（Ｔ Ｔ）
ちなみにサーボのトルク少なくしたので、上に動いた後のセンターと下に動いた後のセンターでは結構ノズルの位置が違いますｗ
そのため動いてきた方向と反対方向に少し引っ張った位置でセンターとするようにしました。
例えば下からセンターに動く場合は、本来のセンターの位置よりも少し上をセンターとして戻っていくようにしました。これでノズルのセンターの位置精度が少し向上＾＾
サーボの暴走は収まりましたが、今度はどこも全く動いてくれないｗまっそうなるだろうなと思っていましたがｗ
とりあえず問題点を探っていきます。
まずはマスターのarduinoから信号が出ているか？ロジアナを出してきて信号確認。
シ～～～～ンｗ測定さえ開始しないｗｗ
信号出てないじゃｗ！てなことでまずはwireライブラリーのスケッチ例でテスト。
シ～～～～ンｗえっｗこれでも信号でないなんて・・・配線間違ってないか？
大丈夫そう・・・・・・・・わからん・・・・・・
もしかして・・・とarduinoを交換。あっさり信号出てるｗ

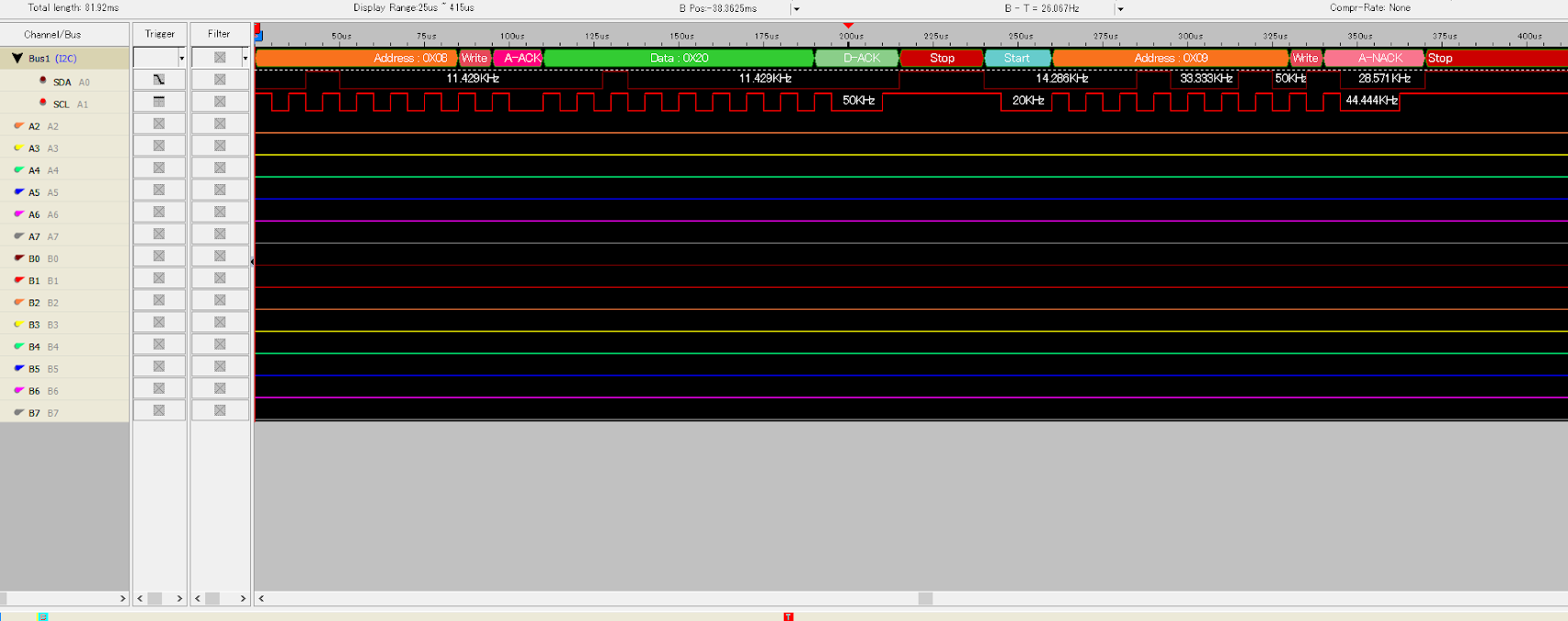

ちゃんとスレイブ8番を呼んでる。
arduinoに書き込みとかできるから壊れていると疑わなかったのですが、どうやら壊れていたようですｗ
交換後、またプログラムをVF-1用の物に戻し信号チェック
よしID8にはつながってコマンド送ってる＾＾ID9は・・・・配線つなぎ忘れてたｗ
配線をつなぎなおして
よしこれで、2つのスレイブにコマンド0X01送ってる＾＾
これでマスターの方はオッケー。でもまだ動かないｗ
スレイブの方の問題だなとプログラムも見ていると、受信関数を作っているのにその受信関数をsetup内で読み込んでなかったｗ書き忘れですｗｗ
できた～～！！I2Cなんて全く知らないのに出来たｗｗ
arduinoすげ～～～っｗ！
動いたのですが、エンジン部分右側のモクモクが少し少ない。ＰＷＭの周波数を少し調整して左と同じ程度モクモクが出るように修正しました＾＾
ちなみに尾翼部分もサーボの配線を整理して、基板をセット
サーボの可動範囲とスピードを書き込んで
蓋は取り外し可能なようにネオジム磁石で
とりあえず一旦本体に固定して
arduino様のおかげでI2C何とか可動＾＾
よし、今後もI2C使えそうだな＾＾
