エンジン部分の組み立て行いました。
まずは左エンジン部分を組み立ててテストします。
前回組み立てた基板を組み込んで配線していくだけです。

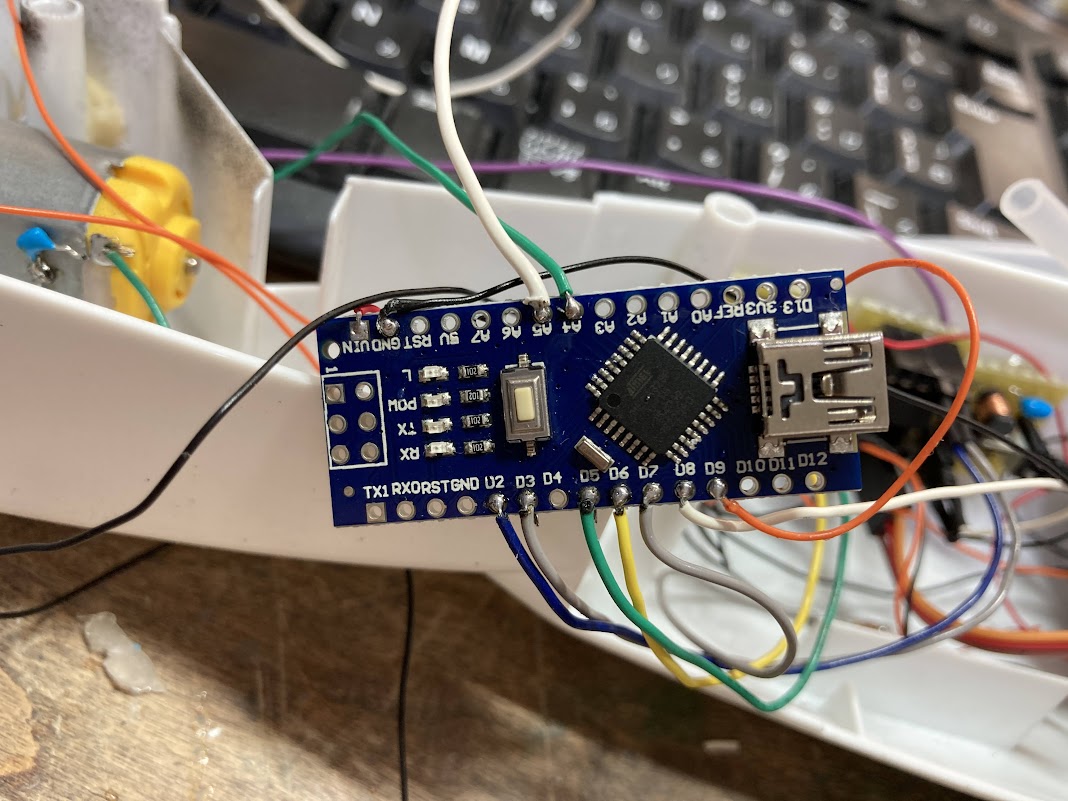

これとarduinoを組み込んでいきます。
arduinoは基板作るとスペース取るので直接配線ですｗ
で、プログラムの書き換えの事などを考えてそれぞれの基板を設置
このような配置になりました。
これならarduinoの書き換えもメインギアのパーツをどければ出来ますし、モクモク装置の給水はこのシリコンチューブから注射器を用いて行います。
こんな感じで水を入れていきタンクが満タンになるともう一つのシリコンチューブから水があふれてきますので、その時に注射器の内筒を引くと余分な水が引き出せます＾＾
注水後は折りたたんで内部に押し込みますｗ
このチューブ初めは下写真のように短く切りすぎていて
やり直しましたｗ
エンジン部分のパーツを取り付けるとこんな感じで下からのみ確認できます。
で、配線が終了したので動かそうとするのですが、テストでは動いていたのに配線すると動かないｗｗいつもの事ですがｗｗ
まっ、メインの原因は前回の記事のarduinoの電源が問題だったのですが、そこにたどり着くまでに色々といじってモクモク装置の２３Ｖをarduinoに流してしまい昇天ｗ
焼いちゃったｗｗハイ交換ｗ
さらに、どうせならやはりサーボもトルクある物にしようと思いサーボを交換
サーボはAttiny13Aで動かしていますので、可動範囲の再設定を＾＾；
マイコンを別にして動かすのはプログラムが楽になって良いのですが、こういった改編の時に書き換え面倒ですよね＾＾；
まっ、なんだかんだ（前回のブログ参照で＾＾；）あってarduinoの電源問題が解決して動きも正常になりました。
とりあえずエンジン部分に入れているarduinoにプログラミングして動かしてみました。
モクモク装置の後ろにファン入れろと言ったのは誰だ！！！ムチャクチャ良い仕事してるｗ
あざ～～すm(_ _)m
これで動きましたので本体に行く配線をインテーク付近から上に
この時arduinoに７Ｖの供給予定だったので配線が8本有りますが、現在はarduinoも５Ｖ供給としましたので7本になりました＾＾
忘備録
赤 マイコン用５Ｖ
オレンジ 動力用５Ｖ
紫 モクモク装置用２４Ｖ
黒 マイナス
緑 SDA
白 SCL
茶色 スラスター用プラス線
これでオッケーです。右のエンジンも組み立てです。
モクモク装置とＬＥＤチェックです。
サーボ入れて可動チェック
ファンの取り付け
モクモク装置基板、サーボ基板、ＤＣモーター用基板取り付け
配線がごちゃごちゃしてきましたｗ
arduinoの配線用意
配線を纏めてarduinoを入れます
これであとは注水用シリコンを結紮バンドで作った丸に通して整理したら完了です。
写真撮り忘れｗ
てな感じでエンジン部分組み立てでした～＾＾
色々とハマって2週間位かかってしまったｗｗ
さて、次からは初挑戦のＩ２Ｃを組み込んでarduino間の連携を目指していきます。
これまた色々とハマりましたｗｗ
