PLAMAX 1/20 VF-1 ファイター19 メインギア01

今回はメインギアです。簡単に済ませました^^;

こちらもノーズギアと同じように少しだけ手を加えます。

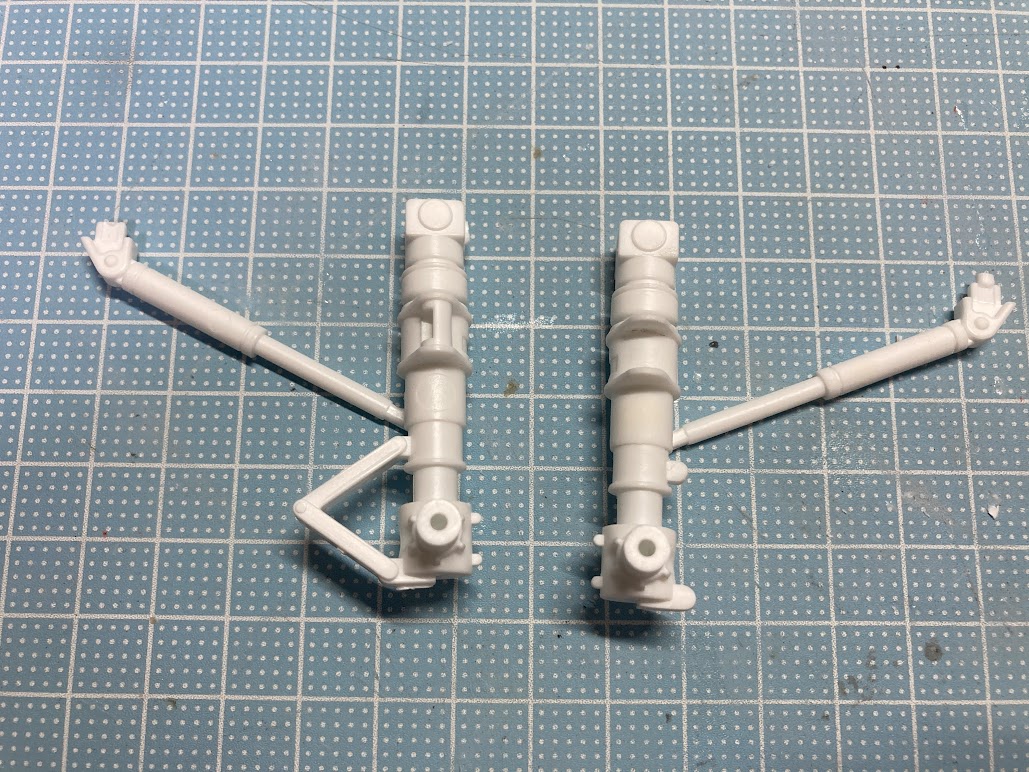

まずはやはりこのトルクリンクはカッコ悪いので除去から

ついでに中央辺りのシリンダー様の物も除去。肉抜き穴を埋めるより取り換えた方が早いw

トルクリンク部分は前回すでに3Dモデリング紹介しましたが、

こんな感じで作成しプリント。

今回も0.5mmの真鍮線で可動出来る状態で取り付けました。

その後組み立て説明に従って、シリンダー部分を切除して金属棒を中に入れます。(この辺はノーズギアと同じです)

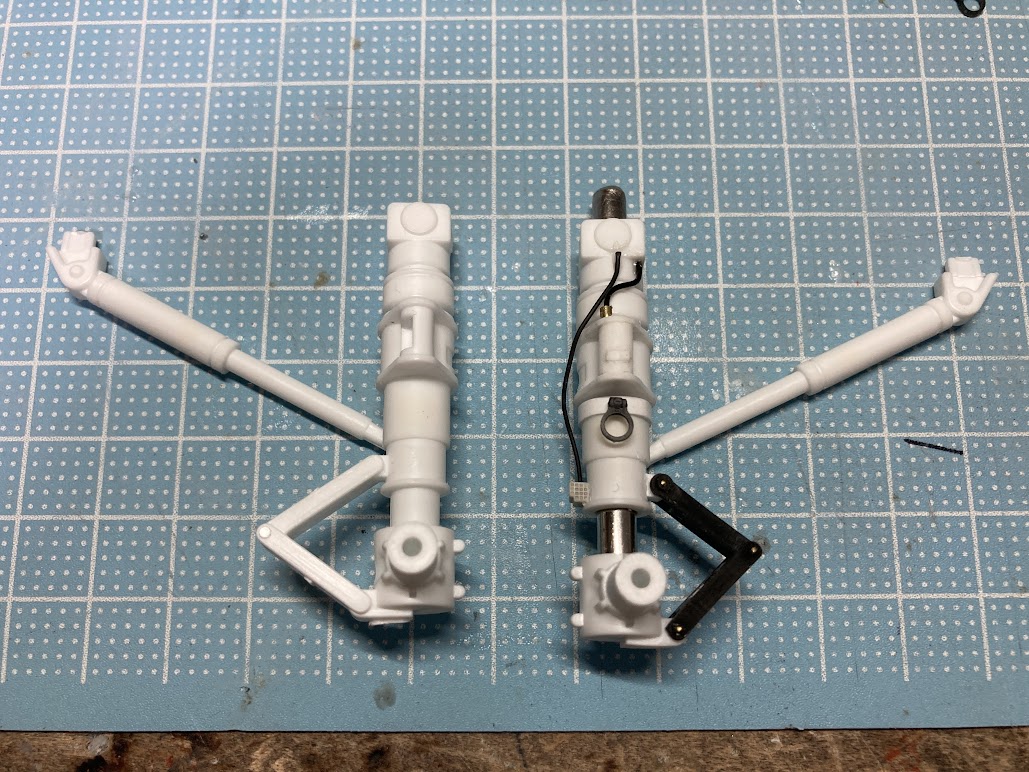

その後少しだけディティールアップして終了w設定も結構あっさりしてるんですもんw



これでシリンダー部分可動出来ますが、バネを仕込むにはこの金属棒を切断しないといけません^^;ちょっとメンドイw

まっ、やるとしても本体の重さも考えてバネの強さを決めないといけないので、当分の間は放置でw

で、メインギアも出来れば可動にしたい。もちろんコロコロ転がして遊ぶわけではないので回転すればいい程度です。

ホイル回転させたいけどホイルの表面にピンとか出てくるのは嫌なので、

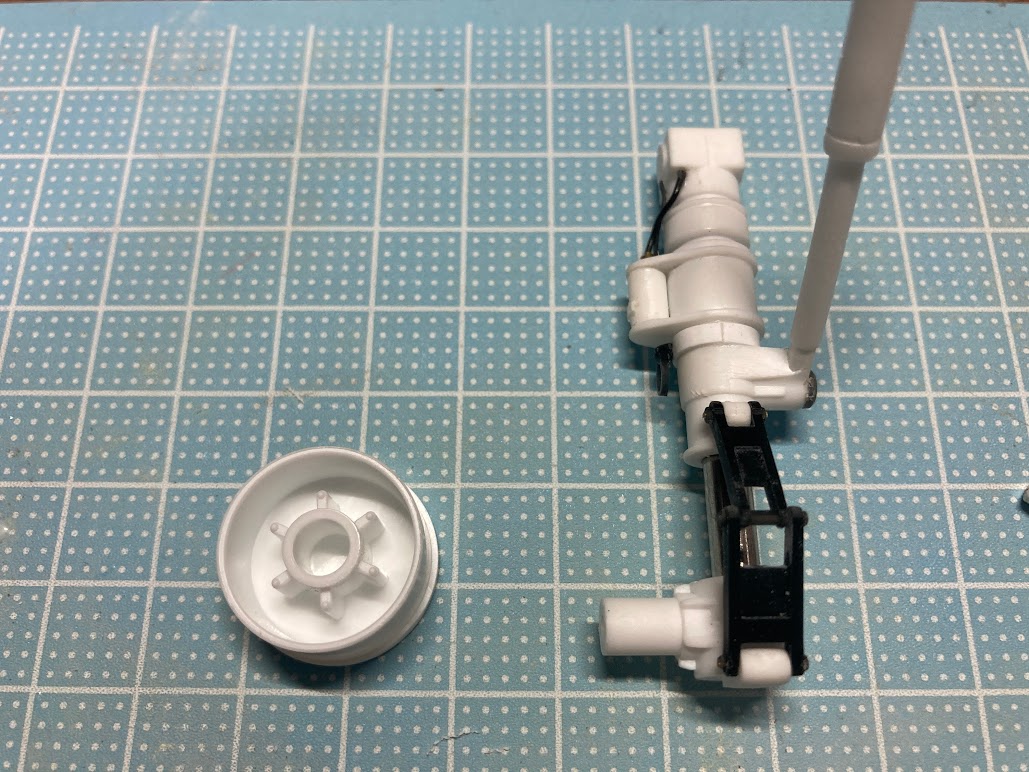

こんな時の磁石ヒンジ~ww

両方に磁石埋め込みました。これでホイルの回転は渋いですが出来ます。簡単に取れることもありません。

後はメインギアカバーもノーズギア同様切断して3Dプリンターで出力します^^

てな感じです。

で、これでだいぶやるべきことが終わってきました。

次回からは面倒な表面の処理などで~す。
しばらく地味な記事になると思いますw

関連すると思われる記事:

10 comments

  1. やはり飛行機模型に精通されているので、このあたりのディテールを熟知されていて、さくさくっと仕上がってるように見えますね〜。実際にはご苦労があるのだとは思いますが、素人の僕がやろうとしたら、何が何の部品なのか??、からスタートですから。。
    とりあえず今回は、トルクリンクという専門用語は覚えました^^

  2. さすがに似た構造だとサクサクですね!

    3Dプリンタも、うちと全然違う稼働率w
    もしかして毎日使っていません?

    ところで、どうして金属パイプじゃなくて金属棒にしたんですか?
    たまたまそこに棒があったから・・・?
    スプリングですが、ネオジム磁石を反発するように仕込んだら
    バネみたいにならない、、かなあ。
    調整が難しいかww

  3. こんばんは
    もうここまで来たら、メインギアも、「ほいほい」って感じですね。
    一つお尋ねですが、3Dプリントで、例えば脚を製作したとして、強度は従来のプラと比較してどうなんでしょう?

  4. こんばんは!
    すでに教科書レベル、すごくわかった気になるんだけど、実際に自分でやろうとするとあれれ?ってなってとん挫するパターンですね、これ。
    ポリかなんかで磁石の間にすき間をあけたら回転もだいぶスムーズになりませんかね?
    本体の重量があるから大丈夫か?
    って回転できるようにして何をたくらんでるのやら(-_-;)???

  5. 磁石でタイヤ稼働なんですね。
    なるほど。
    ネオジムは強力ですから行けそうな気がします。回転が渋いとはいってもジェット噴射でタキシングに耐えるんでしょうから
    丁度いいブレーキになりますね!!
    あー楽しみだなあ〜。

  6. パイロットpapaさん こんばんは!
    いや~飛行機物もまだまだ素人ですw
    マスターファイルのメインギアも結構あっさりしているので工作自体は結構楽でした^^
    トルクリンクと有りますが、これ実機でも同じように呼ばれているのかは分かりません^^;
    マスターファイルにそう書いてあったもんですからw

  7. gyoさん こんばんは!
    やはり同じような物は作業効率アップしてサクサク組み立てできますね^^

    うちのphaotnちゃんはかなり酷使されていますよ~w先日2回目のLCD交換しましたw
    ほぼ毎日に近いくらい動いていますw

    この金属棒ね、キットに付属しているんですよ!初めからプラのパイプ状のパーツにこの金属棒を差し込んで補強になるようにしてあるんです。それを活用させてもらっているんですよ~。
    磁石の反発もいいかもですね~。ただ持ち上げた時に金属棒が下に落ちてくるのであのトルクリンクだけで保持するのは危険そうな気もしますw

  8. Vividさん こんばんは!
    今回はお手軽にやらせてもらいました^^
    ノーズギアとほぼ同じ感じですねw
    3Dプリント単独で脚を作成するとチョット危ない感じですね。
    プリント物の硬さは結構有るのですが、粘りは少なくプラよりは脆い感じです。

  9. なおさん こんばんは!
    この主脚はほぼノーズギアと同じ感じですので多分簡単に進むと思いますよ^^
    タイヤの部分ですが、特にコロコロ転がす予定もないのですが、回転してくれた方が動画を撮影するときに何かと便利そうなのでw
    磁石ヒンジで簡単にできますので今回はこのようにしてみました。

  10. てつのさん こんばんは!
    ちょwまたムチャ振り来たw
    エンジンからジェット噴射は出ませんからw
    モクモクがわずかに出てくる程度で推進力にはなりませんからww
    とりあえず磁石でホイルは止めておきましたが、特にどうする予定も有りませんよ~w
