ノーズギアの作成進めました。
まずはギア前方のカタパルトランチバーと後方のトルクリンクは単なるプラの棒になっていますので削除ｗ
マスターファイルで確認
左の物がノーズギアです。ディティールは意外とあっさりしています。
まっ、元の物はそれをさらに上行くあっさりさですがｗｗ
まずはランチバーをモデリング
次にトルクリンクも
で、ここでちょっとFusion360につきまして。
このトルクリンクとかは2つのパーツがヒンジを介して可動するようにします。そんな時プリント前にこのパーツがどの位動かせるかが試せるんですよ～。超便利！
これはメインギアの方のモデリング時の物ですがご紹介
こんな感じでヒンジを介して可動するパーツをそれぞれ作り、ジョイントという機能でヒンジ部分を接合します。その後それぞれのパーツが干渉有りの設定をすると
マウスでこのヒンジ部分での動きが試せるんです＾＾便利でしょう～！
この形では可動範囲が狭すぎますので、干渉部分を削って
中央に開けたスロットの穴が邪魔ですのでこれを潰して、干渉がなくなるようにパーツを削り取ります。
するとここまで可動できるようになりました。
こんな感じでヒンジでの可動範囲や干渉がモデリングする前に分かるので便利です＾＾
てな感じでモデリング後プリント
ちょっとプリント平面まちがえたｗスジスジですねｗ
修正すると
この方が使いやすいですね。
てなことで、補強用の付属の金属棒を入れて
0.5ｍｍの真鍮線をヒンジとしてプリント物を取り付けました。
トルクリンクの一部にディティールとしてのバネを追加
これで満足していたのですが、一晩寝ると欲も出てきてマクロスオープニングのあのノーズギアの舵を切って旋回する一場面が再現したいｗ
プリント物は一旦外して、ノーズギアを切断
ノーズギアの支柱より少し細めのプラパイプを接着
先ほど切断したパーツの内面を削ってこのプラパイプの上に差し込み
切断したパーツの下にプラバンをリング状に切断したものを張り付け、切断したパーツが下に落ちないようにしました。
ちょっと構造分かりにくいので汚い絵ですがこんな感じです
グレーのパイプの上に切断したパーツを被せてリングのプラ板で落ちてこないように止めています。
さらに、ランチバーを動かすためのモーターが後方に有りますので、これをジャンクパーツで作成後
真鍮線と金属板を使ってランチバーを動かすためのアームを取り付け可動可能としました。
これそれぞれのパーツの長さが微妙でなかなか難しかったですｗ
その後少しディティールと配線を加えました。
ここまでの作業でこんな感じに
タイヤ部分は少し加工してコロコロ転がせるように、ここにもポリパテと真鍮パイプで軸を作りました。
タイヤを付けて確認
ランチバー部分プリント物だけでは強度が足りなくて曲がってきちゃうのでプラバンで補強していますｗ
良しこれでノーズギア完成～～！
としたのですが、ツイッターでこの上下のピストンの動きを電動化しろとのムチャ振り多数ｗｗ
でもねご覧の通りこのノーズギア格納庫のすぐ上はコクピットの床でスペースなんて０なんですよ＾＾；
ただ、よく考えるとこのコクピットのコンソール下はパイロットの足が入るだけだな・・・・・
パイロットの足無しでも・・・・・・・
うむｗコクピットから見てもあまり違和感ないなｗ
ならばｗ
床下に穴開けましたｗｗ
可動はサーボを使います。ただ、ここは機体の重さを考えると主翼とかで使った超小型のサーボではトルクが足りません。
てなことで、このサーボさんにはダイエットしていただくことにｗ
まずはケース外して、ここまでミニスカートになってもらいましたｗ
こんな感じで、ノーズギア内の金属棒をサーボで押して動かそうという魂胆です。
先端は押しやすいように丸めました。この金属棒はノーズギアが舵を切ると一緒に回転するので固定することが出来ないんです。押すのはサーボが押しますが、戻ってくるときは機体の自重でｗ
これでまた動画作成時にギアダンパーの動くシーンが撮れそうです＾＾
マニアの方用の動画はこちらｗ

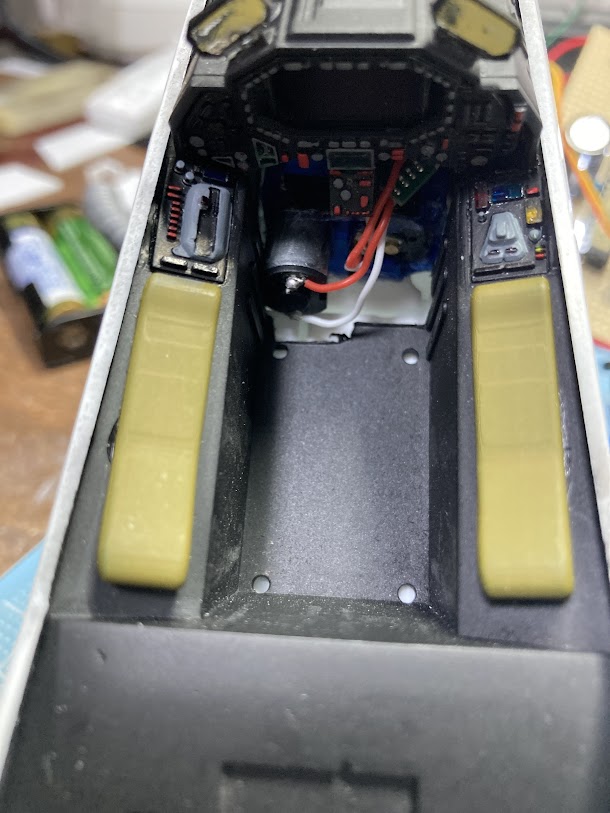

ちなみにコクピットの裏側、サーボを入れるためにあと少し、あと少しと削っている間に
こんなところまで来ちゃいましたｗｗ
やべーなシートが入らないｗ
まっ何とかパイロットの足で誤魔化せそうですので少しシート削る必要あるかも＾＾；
ただ最終決断は注文している少しトルクが大き目のサーボが来てそれをセットしてから決めましょう＾＾
