バルキリー足部分のもう一つのギミック追加です。
ベクターノズルの可動を行いました＾＾
どこで見たのか覚えてはいないのですが、カタパルト上で発進前の可動テストでこのベクターノズルをクネクネ動かすシーンが脳裏に焼き付いています＾＾；アシェットの物もここは可動な様ですので何としても動かしたｗ
てなことで色々と考えましたｗ
まずはいきなりの壁として下方向には動かすクリアランスが有るのですが上方向にはほとんどクリアランスがありません。

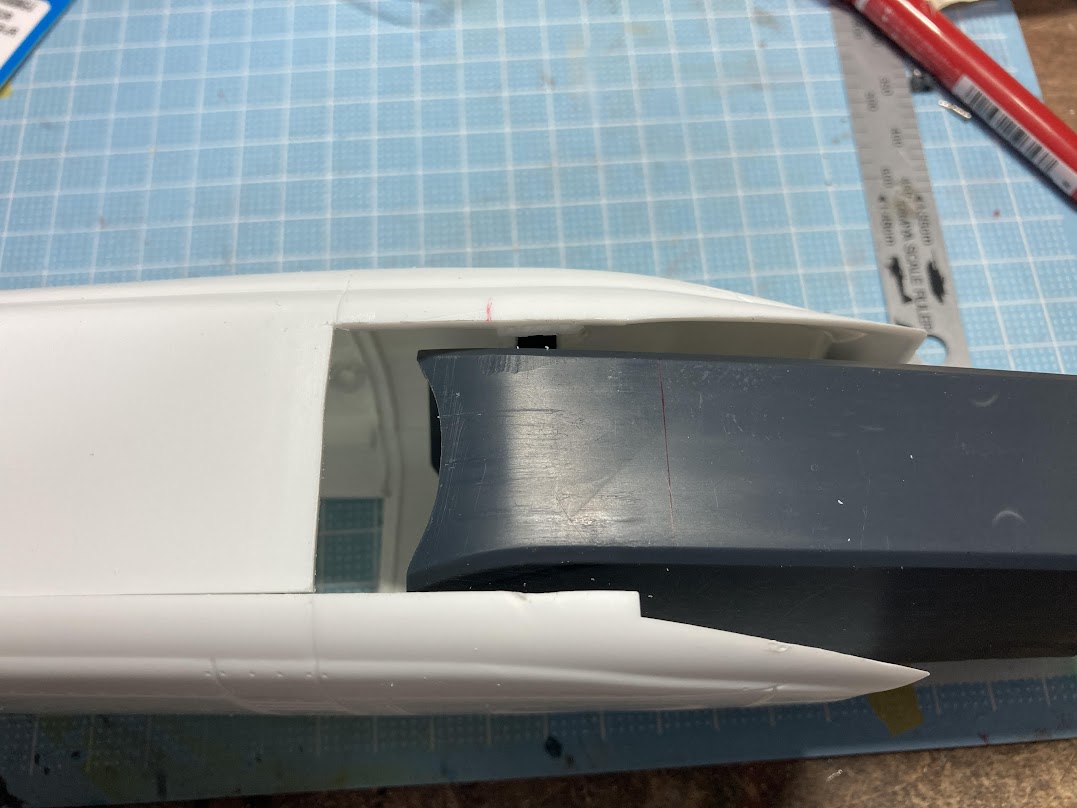

術前の写真撮り忘れて改造後の写真なんですが。
本来軸部分は赤丸の部分にありました。この部分で回転するとどうしても緑矢印部分が当たって上向きにノズルを向けることが出来ません。
そこで色々と思案ｗ
で、写真にすでに答えが出ていますが、
１、一番簡単な方法、軸を違和感のない範囲で後方にずらす。
２、ちょっと異色ですが、軸自体も強い力がかかると多少ずれるものにする。
これは緑矢印部分でノズルの動きが止まった時に多少でも軸が動くと緑矢印部分を中心に回転して上向きの角度を確保できます。
３そのためにはトルクのあるサーボを使う。
この3つを主軸にギミックを製作していくことにしました。
ほかにも上の長い部分（緑矢印部分）をヒンジをつけて可動式にするとかｗ考えましたが面倒なので却下ｗ
まずは１から
緑丸の位置の元のノズル固定用のダボを削り取り後方にヒンジをつけました。このままだとノズルが後方に突出してしまいますので、ノズル側のヒンジ位置も後方に
最終的に下の装甲の切れ目（オレンジライン）より少し後方に位置する部分に調整です。
次に２について
微妙に位置が変化するヒンジ・・・・・そんなの無理ｗｗと思っていましたが、実はこれ以前使っていたんですよね～＾＾；写真見るとわかると思いますが、ネオジム磁石ヒンジですｗ！
これもムチャ偶然でこのヒンジに悩んでいた時に以前作成したランチアストラトスの記事にコメント頂き思い出すこそが出来ましたｗこのランチアストラトス作成時にネオジム磁石ヒンジ使っていました。
これは同じ型の丸い断面の磁石を合わせるとピタッとその形が合うように付きますが、その際引きはがすのは困難でも緩い力でそれぞれを回転させることはでき、少し力を駆けると多少ずらすことも出来るという性質を利用してヒンジとします。
これなら
緑矢印部分でノズルが引っかかっても、そのまま力をかけるとヒンジ部分で赤矢印方向にずれて少しでもノズルの上向きの角度を確保できます。
3については、
ネオジム磁石ヒンジをずらせるくらいのトルクが欲しいので、今回は５ｋｇのトルクのあるちゃんとしたサーボを購入しました＾＾
いつも500百円程度のサーボですからサーボ1個が1300円とかすると凄く高価な気がしますｗ
さて、このように出来る限り可動範囲が広くなるようにして可動範囲のチェックのため手で動かしてみました。
すると元のエンジン噴射孔のパーツが干渉ｗ
そんなところが当たりますかｗｗ
現物合わせ教に則り、躊躇なく削合ｗ
ノズル側にサーボホーンを瞬着で取り付けて（もちろん目分量ｗ）
サーボで可動テストです。（VividさんのLEDマネージャーを使用させてもらってます＾＾）
まっ、VRで動かしていますからぎこちない感は有りますが、比較的スムーズです。
下方に向けた時は良いのですが、
上方に向けた時に角度が少ない
さらにロッドが力に負けて曲がっていますｗ
仕方ない・・・・・やるかｗ
どうしてもあの緑矢印部分が邪魔です。
え～～い！もう切り取っちゃえｗ
もちろんこのままではいけませんから切り取っと部分を６ｍｍほど短くして再度接着
赤矢印が切り取って短くしたもの、緑矢印は元のままです。
この位ならばれないだろｗ
これで可動範囲が少し広がりました＾＾
さらにロットのたわみを少なくして力をしっかり伝えるためにプッシュロッドの被膜状の物も取り付けて長さも短くしました。
（よく見るとネオジム磁石の大きさが今までと違うのですが、これは注文間違えて大きいサイズの磁石を注文しちゃったからですｗそれも20個ほどｗｗ）
モクモク装置はノズル内に入れ込んでしまい、後に水タンクと給水ホースなどを追加予定です。
この辺は前回にも書きましたが、大陸から超音波振動子が届くのを待ってからですね＾＾
それと以前より気持ち奥に超音波振動子を仕込めるようにプリント物を調整
これで動かしてみます。
まだテスト段階ですから色々なテスト基盤が混在ｗ
ここで超音波振動子用に用意しておいた水をぶちまけてブレッドボードとarduinoを水浸しにするうっかりもしっかり行っておきました＾＾；
超音波振動子は前回のコメントでなおさんに電圧についてのアドバイス頂きましたので２４Vまで上げてみました＾＾
ベクターノズルの可動範囲の確認とモクモクの煙がちゃんと偏向されて出てくるか試してみました。
初め通常のモクモクで、途中からファンによる風も出てモクモクの勢いが増えています。
（その分モクモク感が少なくなりますがｗ）
ちゃんとモクモクの向きも変わっています＾＾
手をかざすとファンの風も感じていいかもｗ
これで行けそうですので後はバラして、パーツの精度上げてよりしっかり固定ですね。
まっそれもこれも超音波振動子が届いてからになります。
しばらくは地味なパーツの修正とかしていきますｗ
