Tantive Ⅳ ブロッケード・ランナー 07 エンジンブロック 3Dモデリング03編

左上方のエンジンブロックが完成しました~^^

疲れた~~wこの後エンジンブロックあと11個作成予定ですww死にそうw

さてと、まずは前回エンジンの後方部分できましたので

これに前方のブロックを追加

これを基本ブロックとして、ディティールを追加していきます。

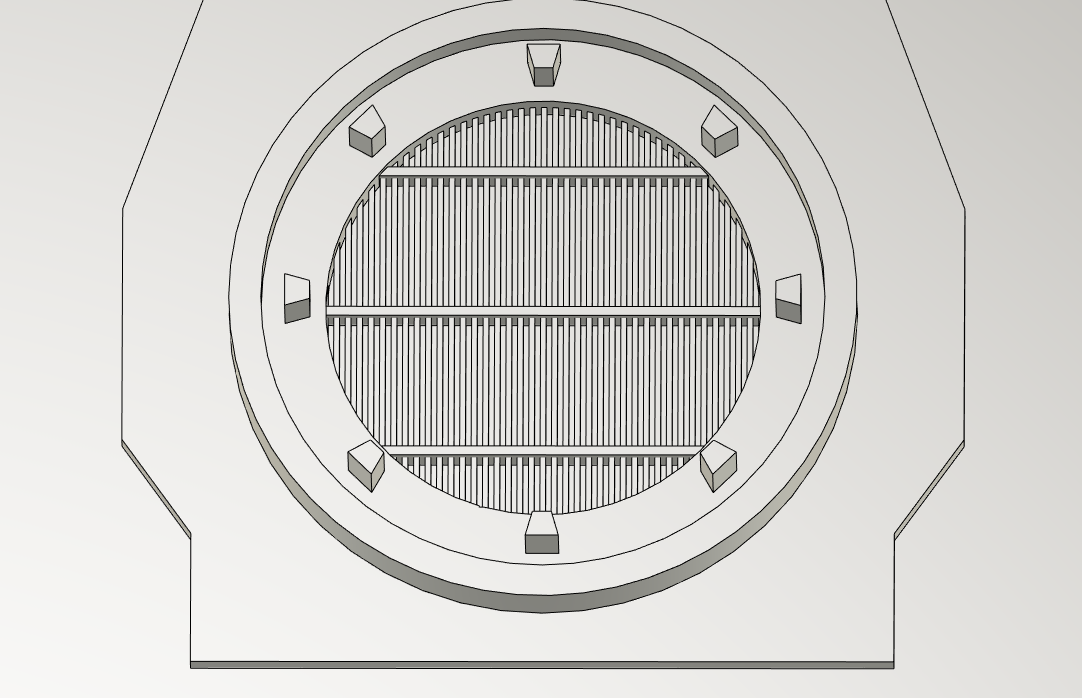

まずは上面の排気口部分から

てな感じで作ったのですが、よく見ると排気口のメッシュ部分縦筋じゃんかw

これプラバンで製作していたら立ち直れないうっかりですよねw

その点CGなら10分くらいのロスタイムで修正^^。

まっ、現物では無いのでその辺簡単です^^ただ、面倒ではありますがね。

相変わらず立体が把握しにくい写真ばかりでどうにか上面を作成

次に左側面はディティールが結構あるので、あくまでも参考としてバンダイのビークルモデルを真横から撮影して物を下絵としました。

結構寸法合わないところとか出てきていますが、全体の雰囲気で誤魔化していますw

とにかく分からない部分はでっち上げで作成w
でも時々形状のはっきりとわからない流用パーツと同じ物が別部分に使ってあったりしてそこで初めて形状が分かることも^^

例えば上面の前方部分のこの部分

多分こんな感じなんだろうな~と作成した形態がこちら

でもほかの部分の作成時にこのパーツ見つけました。

こいつです

で、修正して

穴と思っていた部分は光が当たった凸部分だったんですね~。

さらに面白いものも発見w

前方の壁には「CAUTION」の文字もw 念のため言っておきますが、本物のプロップなのかどうかはわかりませんよw

そしてこのエンジンブロックの裏側なんてほとんど写真無くて

この写真からでっち上げw

さらに、さらにこの壁部分なんてこれ1枚しか写真無しw

写真を拡大してなんか色々加工してでっち上げて適当に形書いてみて

コレをもとにでっち上げたのがこちらw



もうこの辺嘘ばっかりですww

あとちょっと複雑なエンジンの後方ブロックと前方ブロックの接合部分

なるべくパーツ読み取ってみましたがこの辺が限界^^;

てなことで、今回はノズル部分も取り付けてみて記念撮影。ちなみに元の模型の写真も同じような角度で掲載w

右側は見えない部分だからか結構簡素ですw

模型の方はエンジン後方ブロックは11個すべて同じ形ですので、プロップの物と違います



ね~作り直したくなりますよね~。どこまでプリントできるかはともかくとして^^;

まっ、とりあえずこれでようやく赤丸部分が完成ですww

まっ、エンジン部分は基本ができたので、コピペ出来る部分も多いと思いますので何とかなるでしょう^^;

6方向の図面載せておきます^^

正面

後方

左側面

右側面

上面

下面

それにしても、どこかでプロップ解析してくれていないかな~。とにかく形状の把握ですごく時間とられる^^;
