ツイッターで知り合ったチャタラさんにワイヤレス給電のシステムを頂きました＾＾
チャタラさんは、なおさんのモクモク装置の師匠でクルセイダーのモクモク装置でなおさんにお世話になった私にとっては師匠の師匠、大師匠となりますね＾＾
チャタラさんのワイヤレス給電のツイートに興味を示していた私に給電システムを送ってくださいました＾＾。太っ腹～！！
それがこちら
おおっ！完全に商品として成り立っていそうな基板！
さらにありがたいことに直ぐにでもテストできるように受信用のLEDも数個送ってくださいました＾＾。
（左の4個は秋月のワイヤレス給電用LEDです。）
まずは、説明に従って送信コイルを作ります。
100均で買ってきたPPシートを指定の大きさに切断します。
で、両面テープを貼り付けリッツ線（こんな線初めて知りましたｗ）を9周回して貼り付けます。
その後内側のリッツ線の断端を赤の配線に、外側のあ断端を黒の配線にハンダ付けして、外側にさらに少し厚みのある両面テープを張り付けたところです。
この後同じ大きさに切断してPPシートを張り付けて27cmx27cmの80μHの送信コイルの完成です。
リッツ線をなかなかきれいに並べることが出来ませんでしたが何とか完成ですｗ
これをチャタラさんシステムに接続すると
おおっ！光った～～！感動～～！
ちなみに、チャタラさんが送って下さったワイヤレス給電用LEDはかなり明るいのですが、秋月の物はやや暗いです。コイルの差やLEDの適正が有るんでしょうかね～。秋月の物は明らかにコイル小さいですからね＾＾；
ならば！と秋月の給電システムの方にLED置いてみました。
おっ！秋月の物も明るくなりましたが、チャタラさんLEDは眩しいｗ 結構な光量になります。
明るいなら秋月の方が優秀か？といえば全くそうではないんですよね～＾＾；
まずはLEDをコイルと同じ面に置いた時
眩しいくらいです＾＾
次の５ｃｍくらい持ち上げた時
もうすでにわずかに光っている程度となります＾＾；
次１０ｃｍ
もう点灯していません。
ちなみに、これ写真のために５０ｃｍ物差しに両面テープ張り付けてやっているのですが、この後この両面テープが奇麗に剥がせなくて相当苦労しましたｗ二度とやらないｗｗ
ではチャタラさんシステムでは
通常の明るさですね＾＾。
５ｃｍ
ほとんど変わりません。
１０ｃｍ
うほｗここでもほとんど変化なしｗ
で、20ｃｍとかでもほとんど変化なしで、３０ｃｍくらいから少し明るさが減り始め
４０ｃｍ
まだぼちぼち点灯しています。ずいぶん距離が有っても大丈夫なようです。

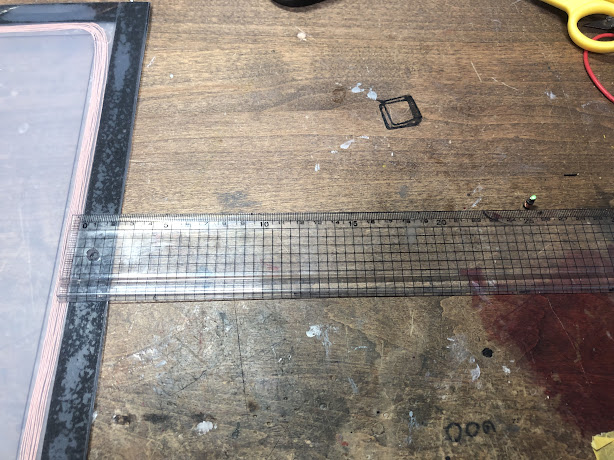

次に横方向もｗ
横方向も２５ｃｍ程度話しても点灯しています。（汚い机ですみませんｗ）
これなら模型応用が楽そうです。秋月の物では距離がシビアな感じですね。
さらに、考えれば当たり前のことなのですがコイルの向きによってはLED発光しません。
磁束の方向ありますからね＾＾；ならばと！
送信コイル直上にｗ
やはり最強発光ですｗ
LEDのコイル横にしても
ある程度リッツ線に近ければ点灯するんですね～。リッツ線直上で横にしたLEDは最強の明るさでしたｗ
さらに、模型を作るうえで心配なのは電磁誘導でSDの中身消えないか？マイコン等は正常に動くのか？
どちらも長時間置いてみましたが、問題ないようでした。
さらにさらに、このコイルの上に磁界を乱す金属であるトタン乗せてみましたｗ
コイル板の上に直接乗せてLEDを置いても光りません。
まっ当たり前ですよね＾＾；

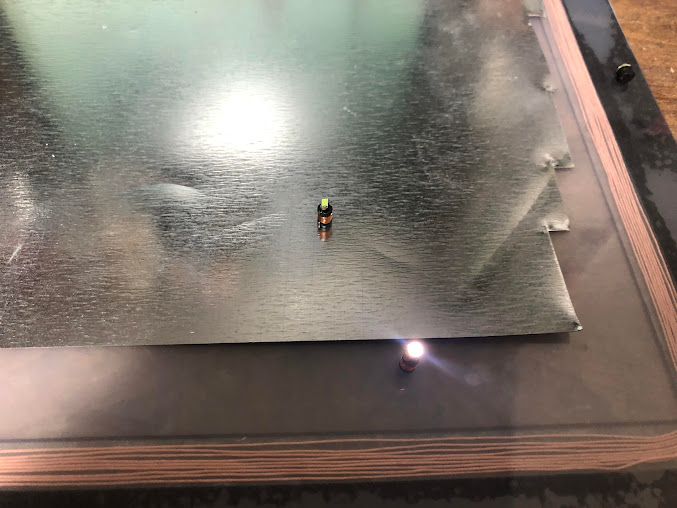

ただ、このトタン板をコイル板から４ｃｍぐらい浮かしてその上にLED乗せると
LEDを今までと同じ向きで直接トタン板に乗せているものは光らないのですが、LEDの向きを横向きにするとトタン板の端付近では光ります。同じ辺りにLEDありますが、向きによって点灯しているものと消灯しているものがあるのが分かると思います。
さらにトタン板からLEDを少し浮かしてやると（この場合トタン板から６ｃｍ離れています）LEDは点灯します。面白いですね～＾＾
なんか楽しくて、とりあえずその辺にあったアイアンマンの胸のアークリアクター光らせてみましたｗ
穴開けてLED設置するだけでいいなんてホント楽だ～＾＾
ちなみにチャタラさんモーターまで回していますｗ
ワイヤレス給電おそるべしｗ！
