プロボット改修しています＾＾。
前回ジオラマ台から取り出しましたのでまずは動作チェックです。
ちなみに基板の方はイオン砲と同じくコンデンサー盛でｗ
これで動作チェックすると、ちゃんと信号受信するとうまく動いてくれます＾＾。ただ、その信号読み取りのミスが多い！てなことで赤外線センサーの辺りを色々と弄っていると・・・・・。
パチッ！
あっｗ煙がｗｗ
ショートさせてしまってarduinoから魂が抜けていくのが見えましたｗ
それっきり反応なし＾＾；

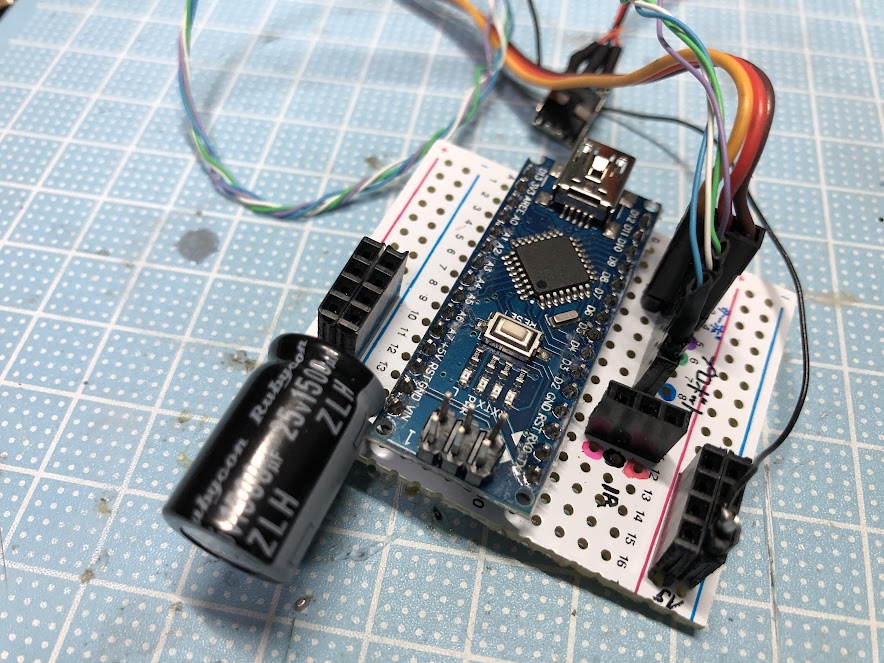

てなことで基板を作り直しました。
まっ、スペース少なくしたかったからいいかｗ
で、センサーの受信ミスを減らすためにセンサー自体を交換したり、コンデンサー付けたりしてみたのですが、一番効果があるのがセンサーと基板との配線を短くすることｗ
プログラムの変更点としては、ブラスターの信号をランダムにしていますのでLEDの点滅はあるが、なかなか倒れないことがありましたｗそこで最低でも5回撃てば倒れるように変更しました。
てなことでこれをジオラマベースに仕込んでいきます。
またまた裏側をがばっと削らせてもらいましたｗ
赤外線センサーはこの位置に取り付けました。
目立ちますが、プロボットを攻撃するのにプロボットの方向を撃たないと変ですからね＾＾；それになにより、ここなら基板に近いｗ

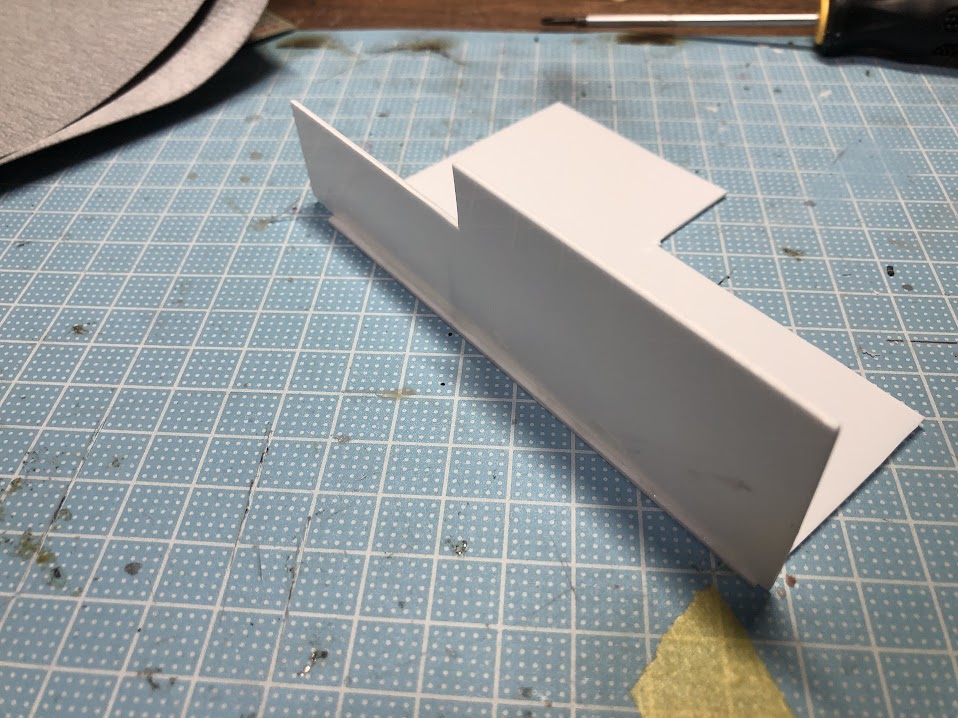

ここはプラバンで適当に蓋を作りました。
蓋の固定はここもネオジム磁石を使用＾＾
よしよしこれでだいぶん出来たと
裏面の配線処理をしていたら、腕がアダプタからの配線に引っかかりｗ
ガシャ～ン！！
不安定な場所でやっていたので台から落ちちゃいましたｗ
プロボット見ると！
うひｗ全てのゲソが無くなっているｗ
ここまでなくなると気持ちいいですねｗ
ゲソ部分は再度釣り糸を通してサーボの角度調整しました＾＾。
で、これでようやく完成です。
動作は完了しましたが、爆破音等のサウンドがブラスターから出ているのですがこれがまた貧弱です＾＾；
DFPlayerを共有できないかと配線をイオン砲用のDFPlayerのRX端子に接続してみましたが無理でしたｗそれに、もしイオン砲の効果音を再生中にプロボットの爆発音再生するとイオン砲の効果音途切れちゃいますしね＾＾；
結局プロボット側にDFPlayerを追加してアンプとスピーカーを共有することにしました。
アンプとスピーカーの共有にはこれを使います。
アマゾンでマルチヘッドホンオーディオスプリッターてな名前で売っていました。
（青文字クリックで商品に飛びます）正直オーディオ関係よくわからないのでこのような商品に頼りましたｗ700円程度ですしね＾＾；
とりあえずこのままでは邪魔なので分解。
抵抗が乗っているだけの基盤の様なきがｗ
黒いジャック部分も邪魔なので切断除去。
一つ基板の端子部がは剥がれてしまいましたがｗ
この端子は、グランド、右用、左用とそれぞれ3配線が入っていますが、どれがグランドなんだろ？？とテスターを引っ張り出してあっちこっち調べていましたが、
あれｗ
基板に書いてあるじゃんw
てなことで配線はわかりましたので、コネクターを取り付けてジオラマ台裏に。
基板に配線が直接つけてある部分がアンプに接続されています。（どこに繋げてもいい様ですが＾＾；）
とりあえず4系統は入力できます＾＾イオン砲、プロボット、ドア関連全部賄えそうです。ちなみに同時に2系統からの入力があった場合は、音は混じって聞こえます＾＾。
それとアンプはアダプターからの消費電流量をなるべく減らすために９Vの角電池を投入することにしました。
で、電池も宙ぶらりんは困るので少しだけ浅く掘って
ネオジム磁石で固定です。
これで行けるなと動かしてみるのですが、プロボットの効果音が出ない・・・・・・何故だ？？？プログラムも配線も間違っていないはずなのに・・・てなことで久しぶりにロジアナさんに登場いただきました！
使い方忘れてるｗ！ブログに使い方書いたなと思い見返そうとすると、サーバーフォーマット事件で消失ｗまたネットで色々と調べて再勉強です＾＾；
なんとか使えるようになりました。
arduinoからはちゃんとシリアル信号出ていますね。
ということはDFPlayerか～！これロジアナ無い頃ならどこに問題があるのかわからずにずっと悩んでただろうな～。ロジアナさまさまです！
よしそれならDFPlayer交換！
あれｗそれでも音が出ない・・・・もしやと思いSDカード内部を確認ｗ
どうやら「うっかり」別のSDカード刺していたようでラズパイのファイルが入っていましたｗ
SDカードのせいで再生できない・・・・・・何処かの誰かもやっていた気がｗ
まっこれでアンプを使った大きな音でプロボットも壊れるようになりました＾＾。
ちなみにこのスプリッター購入時に一緒にシールド線も購入してプロボットの赤外線センサーの信号線交換してみました
・・・・・効果分からずｗ
よしこれで地上部分のギミックはほぼ完成です。
基本的に地下部分に向かうコネクターはこの2つ（地下部分の自動ドア等の効果音が必要な場合はもう一つコネクターが増えます）だいぶスッキリしました＾＾。
配線間違い防止のために、オスのコネクターは１２Vで、メスのコネクターは５Vです。
さらにプラスマイナス逆刺し防止のために3端子のコネクターにしています。これなら逆にさしても動かないだけで逆に電流が流れるとかはありませんからね＾＾。
動作チェックです＾＾
サウンドは複数の入力が同時に混ざって再生しているのも確認できました＾＾
あと少しだけ地上パートを触らせてもらってその後に地下部分の改修に入りたいと思います＾＾。
