更新滞っていますが、日々プログラムばかりしてブログ更新用のネタがありませんｗ
プログラムでも色々とハマってたのですが、それは次回に置いておいて、今回はエンジン部分のLEDについてです。
アシェットも1/20バルキリーと同様に脚の部分にもarduinoを1枚入れることとなりました。
そこでは、
①ステップモーター
②メインギアモター
③ランディングライト
④編隊灯
⑤エンジンLED通常時
⑥エンジンLEDアフターバーナー時
の制御を行います。
で、曲者がエンジンのLED達です。
エンジン通常時のLEDがオレンジの常時点滅で、アフターバーナー時は明るさが増します。
リアルにはそんな感じなんでしょうが、模型的にはちょっと物足りないｗｗｗ
せっかくなら1/20みたいにNeoPixel仕込んで派手目にしてみたいｗｗ！
まずはプログラム的にステップモーターと共存出来るかどうか？
ダメならステップモーターをAVRを増設で任すという方法も有りますが、できたらパーツ増やしたくないｗ
とりあえず試してみましたｗこちらの2つの動画をご覧ください。(5秒ぐらい見たら十分ですよｗ）
何の違いも無い動画に見えますが、この2つの動画大きな違いがあるんですよ！！！
正解は
上がステップモーターがタイマー割込み
下がNeoPixelがタイマー割込み
はいｗw
分かるかよ！！！
の突っ込みありがとうございますｗｗ
でもね、微妙にですがステップモーターがタイマー割込みの方がステップモーターを手に持ってみるとの動きがなめらかなのが感じられます。（動画ではわかりませんｗ）
それにNeoPixelのタイマー割込みはこの単純な明滅ならいいけど、エンジンスタート時のちょっと複雑な動きになるとプログラムが超込み入ってくるｗ作ってはみましたけどねｗｗ
なんか簡単にタイマー割込みプログラム作ったように書いていますが死ぬほどハマってますからｗｗｗｗｗ
その辺は次回にｗ
てなことでステップモーター、DCモーターの待ち時間をタイマー割込みで処理することにしました。このおかげでステップモーターとDCモーターを同時に動かすことも可能になったのでラッキーｗ
というわけでソフト的には出来ること確認しましたのでハードの方作りましょう！
まずはLED並べてと
6個位が丁度良さそう。
右の物は以前F-8クルセイダーを作る時に挫折したNeoPixelを配置したリングｗ
コイツからLED剝ぎ取って使用します。
1mmプラ板にコイツで傷をつけて（ここからは備忘録用ｗ）
傷の部分で割って取り出します。
L字の定規を固定して45度の位置にマジックで印を
プラ板に45度の位置で線を引きます。
6分割にしますから60度の角度が必要ですので、先ほどの線が90-(60-45）＝75度の角度になるように先ほどの線を合わせます。
また45度の点とを結ぶ線を書き加えます。
また先ほどの繰り返し
はい、これで6分割。、正確に分割して
ＬＥＤ貼り付けでいい加減とｗｗｗ！
だってｗハンダ付け部分が干渉しちゃうんだものｗｗ光る部分さえあの線上に有ればオッケーでしょｗｗｗ
NeoPixelはこんな感じで数珠繋ぎ
本来コンデンサー等を取り付けるように仕様書には書いてありますが面倒で省略ｗｗ

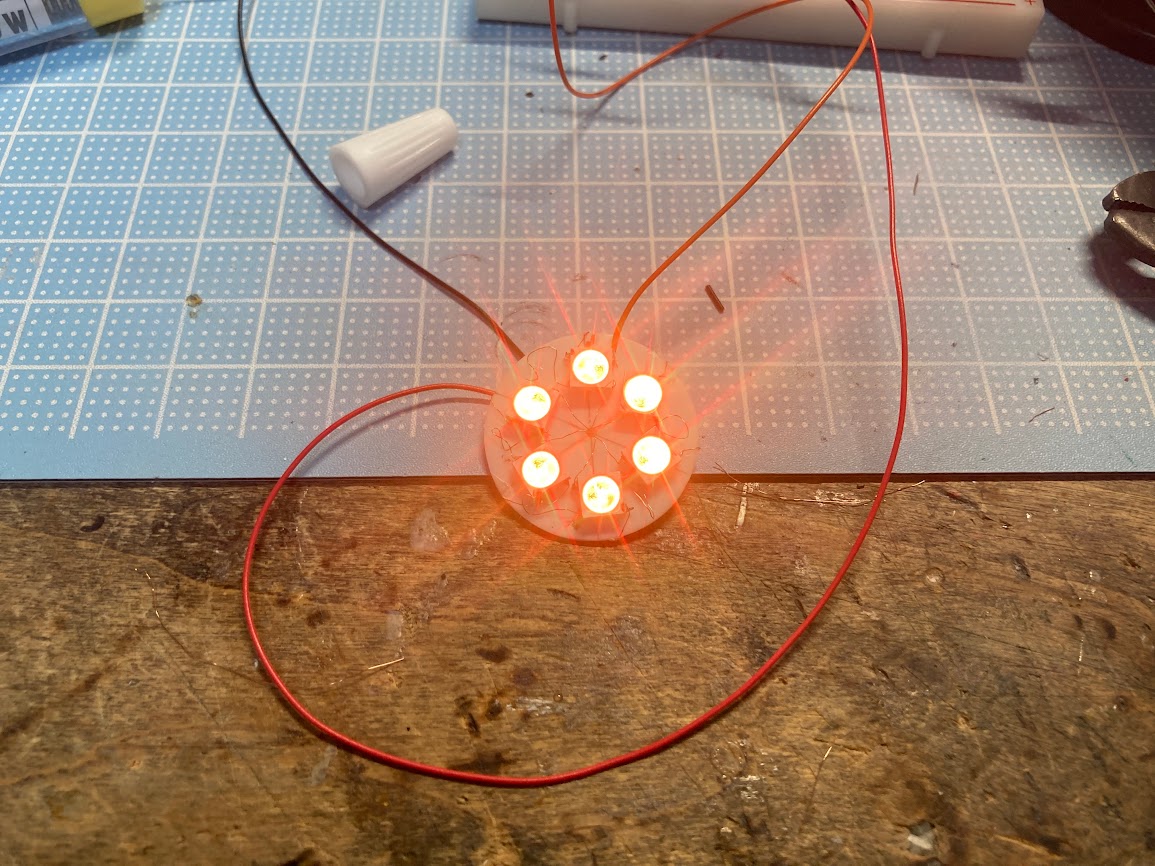

とりあえず点灯
オッケ～。
2個目はちょっとましになりましたｗ
プラ板上の配線は動かないように布ボンで固定
上手くエンジン部分に仕込めました＾＾
こんな感じになりま～す。
で、実際のこの足部分のモーター類等の制御もありプログラムは込み入っていますので、Neopixel部分のみのarduinoのスケッチ載せておきます。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 |
#include <Adafruit_NeoPixel.h> #define PIN 13 #define NUMPIXELS 6//LEDの個数 Adafruit_NeoPixel strip = Adafruit_NeoPixel(NUMPIXELS , PIN, NEO_GRB + NEO_KHZ800); //------------------------------------------------------------------------- #define engine 2 #define after 3 int a,e,k; byte LED_normal,LED_aft; //---------------------------------------------------------------------- void engin_step(int t){ k++; if(k>=25){k=25;}//25ステップでcolor(200,60,0)になります for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(250-k*2, 12/5*k, 0)); int j=i-1; if(j<0){j=5;} strip.setPixelColor(j,strip.Color(k*8, 12/5*k, 0)); strip.show(); delay(t); } } void engin_start(){ k=0; for(int i=0;i<=25;i++){ engin_step(25-i); } } void engin_normal(){ strip.setBrightness(200); e^=1; if(e==1){ for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(200,60, 0)); strip.show(); } } else { for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(0,0, 0)); strip.show(); } } delay(6); } void after_1(int t){ for(int h=0;h<=20;h++){ strip.setBrightness(55+10*h); for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(200+h/2,60+h*2,h*11)); strip.show(); } delay(t); } for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(210,100,220)); strip.show(); } delay(500); } void after_2(){ strip.setBrightness(255); a^=1; if(a==1){ for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(210,100,220)); strip.show(); } } else { for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(105,50,110)); strip.show(); } } delay(8); } //================================================================-- void setup() { Serial.begin (9600); pinMode(engine,INPUT_PULLUP); pinMode(after,INPUT_PULLUP); //--------NeoPixel-------------------------------- strip.begin(); strip.setBrightness(150); for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(0,0,0)); strip.show(); } } //============================================================= void loop() { if(LED_normal!=1 && LED_aft!=1){ if(digitalRead(engine)==0){engin_start(); LED_normal=1; } } if(LED_normal==1){ if(digitalRead(engine)==0){engin_normal();} if(digitalRead(engine)!=0){LED_normal=0; for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(0,0,0)); strip.show(); } } if(digitalRead(after)==0) {LED_normal=0; after_1(30); LED_aft=1; } } if(LED_aft==1){ if( digitalRead(engine)==0 && digitalRead(after)==0) {after_2(); } if(digitalRead(engine)==0 && digitalRead(after)!=0) {LED_aft=0; LED_normal=1; } if(digitalRead(engine)!=0 && digitalRead(after)!=0) {LED_aft=0; LED_normal=0; for(int i=0;i<=NUMPIXELS;i++){ strip.setPixelColor(i,strip.Color(0,0,0)); strip.show(); } } } } |
Adafruit_NeoPixel.hライブラリーを入れてからコンパイルしてくださいね～。
接続はプログラムで分かると思いますが。
NeoPixelの信号線 → D13
エンジン通常時のスイッチ →D2
アフターバーナー時のスイッチ → D３です。
後は好きに数字をいじって自分好みにして下さい。
