ガッチャマン　ゴッドフェニックス　その2

ゴッドフェニックスの本体完成させていきます。
まずは本体にLEDを仕込んでいきます。

内部にXIAOを入れていますが、後にマイコン部分は台座に入れることにしました。

まずは機体前方部分にはNeoPixelのフルカラーテーLEDを仕込みました。

さらに機体サイド部分の丸いモールド部分も光らせてみることにｗ

穴あけをした後にプラ棒で横線入れておきましたｗ

このキットは元々発売元の韓国では電飾キットも有るみたいでLED用の穴がある部分はそれを利用

メインエンジン部分はLED取り付け用のパーツとかはないので透明プラバンを適当に張り付けて

そのプラ板にNeoPixelを一つづつ張り付けておきました。

かなり適当工作ｗｗ

ちなみにオレンジのクリアパーツは内面に白を吹いて光の拡散を狙っています。

上面パーツには尾翼の衝突防止灯と中央のなんか光りそうな部分ｗの電飾を追加

分解を考えてコネクターでの連結としておきました。
台座との接合部にもコネクタを取り付け。取り付けは絶対の信頼置ける即重レジンで＾＾

配線は7本ですが、安定と、もしかしての電飾追加を考えて10本のピンとしておきました。
XIAOを機体の中に入れるとこの部分の接合が3本（電源＋スイッチ線）となり簡潔になりますが、どうせ安定のためにピン増やしますし、台座の方にXIAO入れた方がプログラムの書き換えもしやすいし、直接USBで電源も取れるし良いコツづくめです。

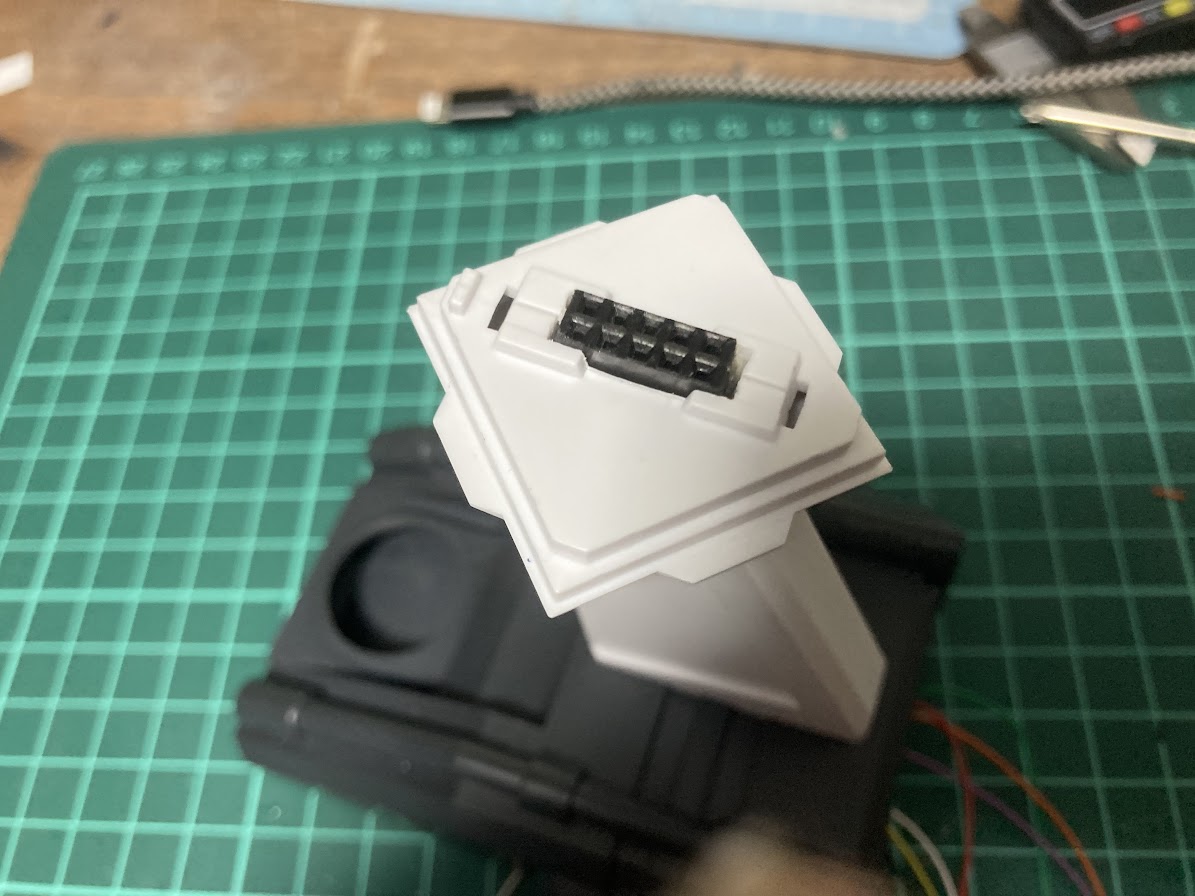

ショートの事も考えて台座側をメスピンにしておきましたｗバルキリーで勉強して少しえらくなりましたｗｗ）

こんな感じで元の接合抵抗＋ピンでガッチリ止まります。

よ～し。組み上げてみましょう！

いいかんじ～！

でもよく見ると電飾仕込んでいるときにあちこっちに小さな傷をつけたみたい・・・・・・
メタルカラーって剥げやすいのかな・・・・
ハゲチョロを追加して汚しとかでもいいかもしれませんが、今回は金ぴかゴッドフェニックスで行きたいと思いますので一部パーツを分解して修正のための再塗装＾＾；

お次はデカールです。

ちょｗｗゴッドフェニックスこんなにマーキング有るか？？
まっ、カッコ良さそうな物だけ貼ろうか・・・・・・・・・・・

ここから地獄のデカール三段活用
デカール貼り付け失敗ｗｗ
デカールを削り取ったら段差出来たｗｗ
ヤスリかけたｗ

はいｗ塗装からやり直しｗｗ

このメタルカラーって要はシルバーにクリア成分が入っているんですよね・・・・
そのため通常の塗装なら傷がついたその辺だけ綺麗にヤスって吹きなおせば分からなくなるのですが、今回はクリア成分ですからドンドン周りの色が濃くなるｗｗ
キィ～～ッ！！また再塗装かよｗｗ
仕方ないので塗装を全部剥がして

再度、黒サフ、シルバー

メタルダークブルーを塗装！

デカールのせいでとんだ手間がｗｗデカールなんて嫌いだ！！！
ついでに、全体にクリアをかけて塗膜の保護をしておきました。

結局アニメで確認できた翼のデカールのみとしました。（右翼のマークはアニメでは見られませんでしたが、せっかくなのでｗ）

てなことで機体の方はこれで完成として、あとは台座と電飾のプログラム作成です。
