バルキリー進めています！

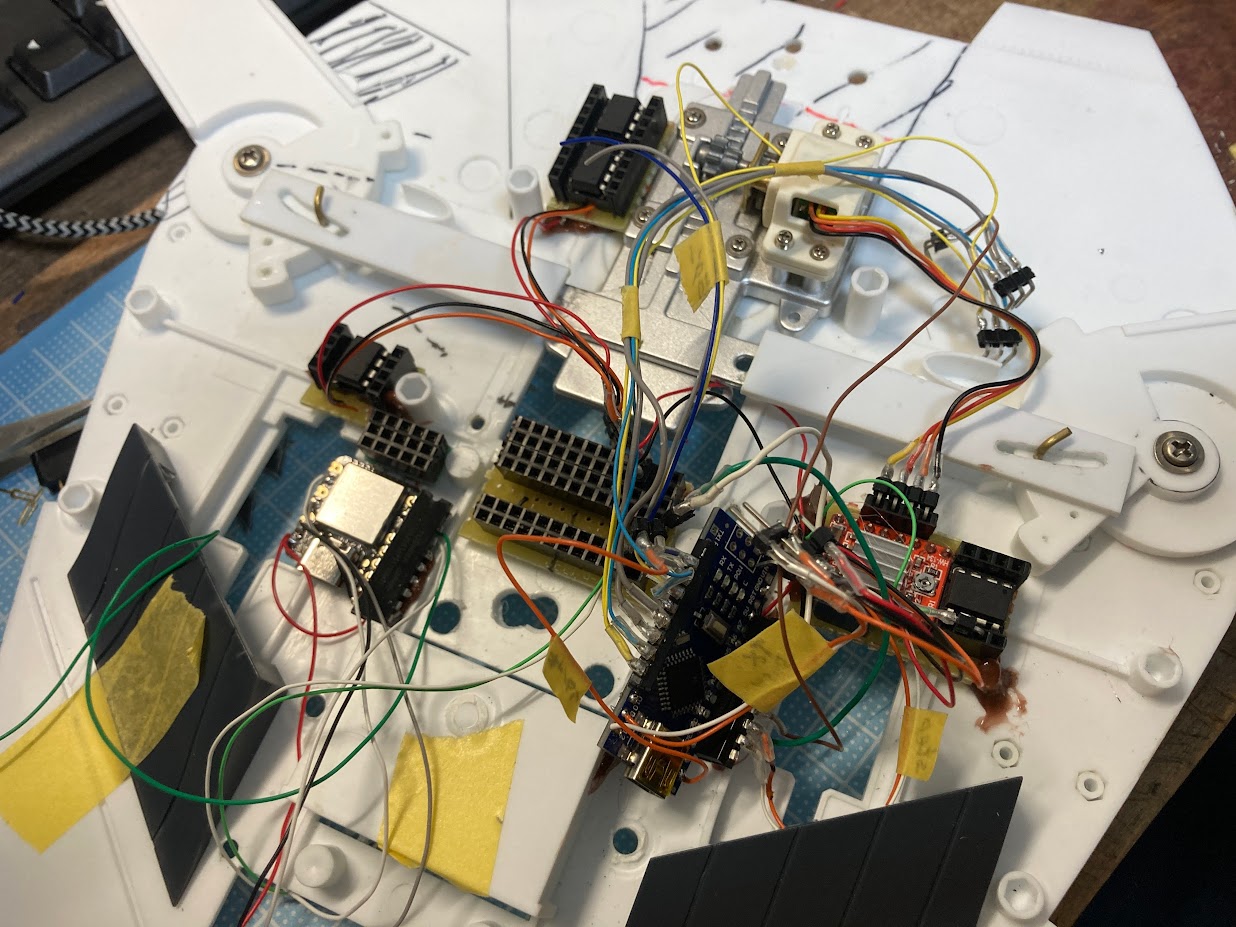

前回の配線では機体上面パーツの取り付けが出来ませんでした(||-д-)ﾁ――ﾝ

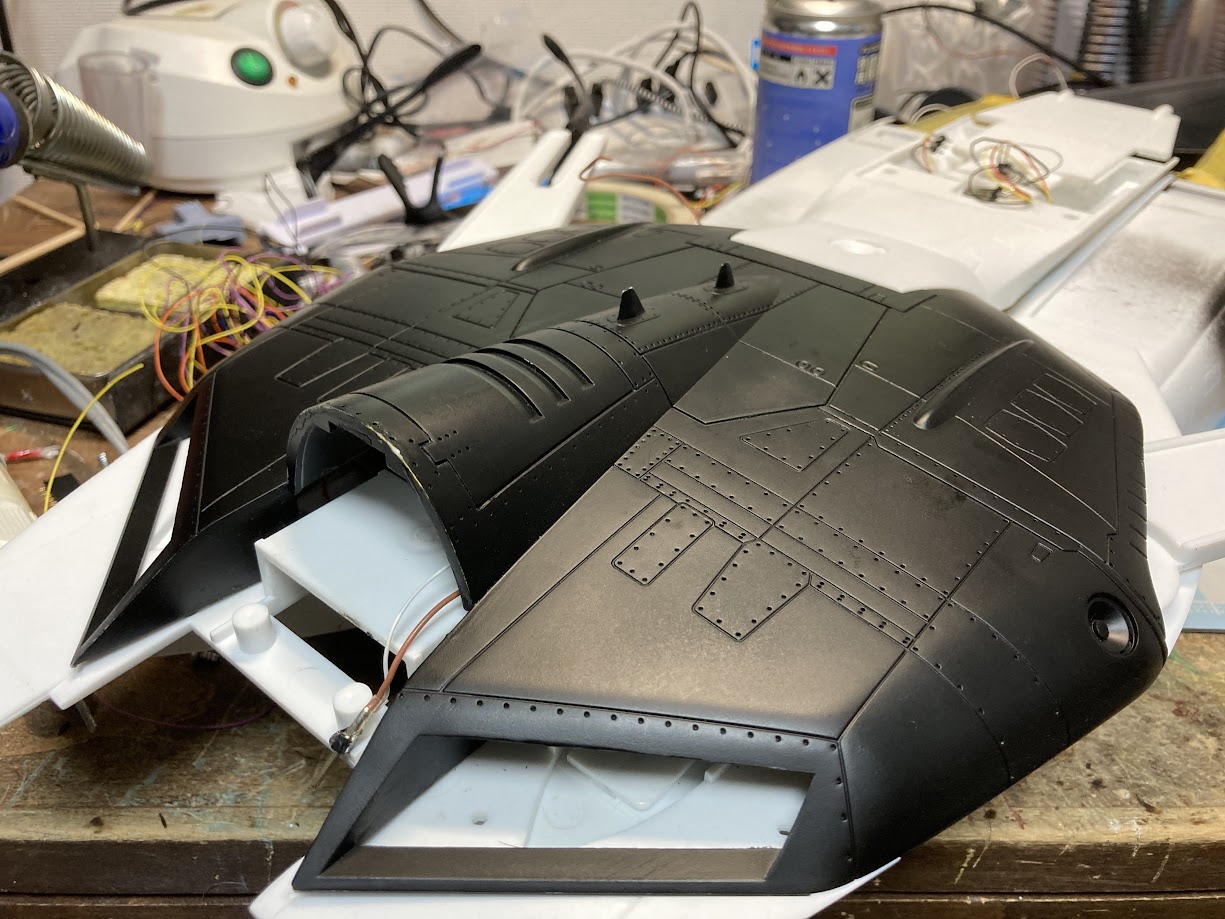

そこで一旦外せるものは全部取り外しｗ
まずは、前回のPWMの不足からSeeeduino XIAOを使用することに。
こいつ小さい割に凄い奴でした∑(ʘдʘ)!!
性能はこんな感じ
えっｗｗこいつ小さいのにフラッシュメモリやたらと大きいじゃんｗ
端子の方は
てな感じで全端子がアナログ対応ｗ
で、なんと全端子でピン割込みも対応
arduino nanoより全然性能上じゃんかｗｗ
gyoさんが使い続けてるわけだ～！
大きさも、私がよく使うマイコン類の中でも小さいほう
左から
Attiny13A 、ATmega168P、 XIAO、 arduino nano、 ESP32 pico
うむ。また選択肢が増えた＾＾
必用端子が少ない場合は今後はこのXIAO採用に決定だねｗｗ
出力は3.3Vですが、その辺は抵抗を調整すれば問題なさそう。
今これ書いてて気が付いたけど、arduinoのI2Cは５Ｖだからなんかレベルシフタ回路とかいう物を仕込まないといけないな・・・アブねそのままつなげるところだったｗ
うっかり回避～！！（うっかり教徒はLv45でパルプンテと同時に習得します。）
早速PCにつなげるのですが全く反応なしｗｗｗまえのPCではすぐに認識したのに・・・・
こちらの記事を見ながらボードの設定等をしてなんかごちょごちょしている間に認識しましたｗｗ
これで書き込みとか出来るようになったのですが、うちのPCが以前ESP32でUSBがショートしたからなのか、XIAOに書き込む際に勝手にシリアルポートが無効になることがあり、なんか不安定な感じがしますｗ
まっ、使えているからいいかｗｗ
そしてもう一つの改修、キャノピーのギミックが無駄に場所とっている問題ｗ
前回、回路とか取り付けたばかりですが、再度分解ｗ

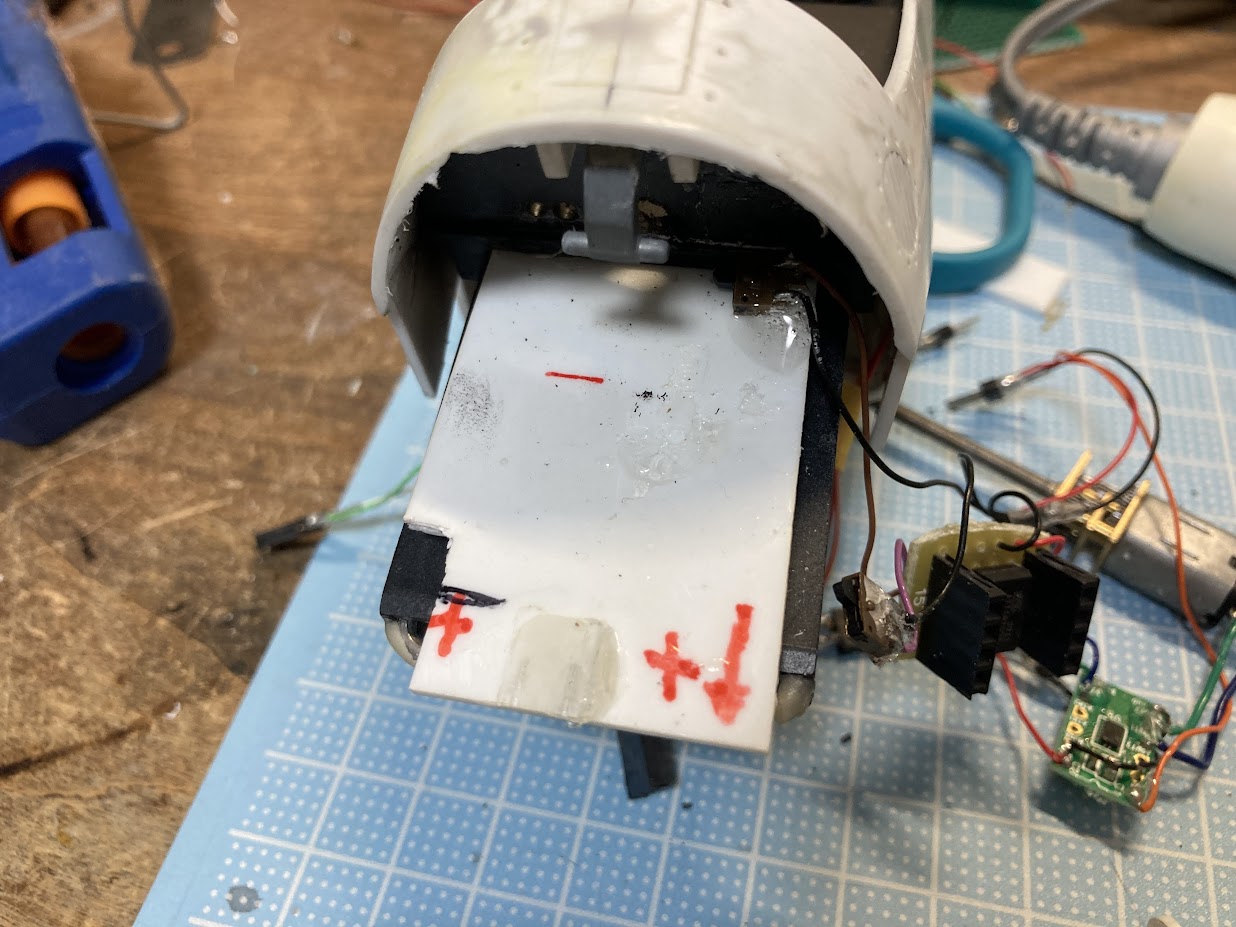

まずはステーとなっている邪魔なプラバンを切り取りました
その後モーターの軸を固定するためにコクピット内にプラバンを即重で固定
ココは３Dプリント物が入りますので隠れてしまいます。
これが
この位短くなりました
見た感じはわずかですが、この差は大きい＾＾
次に胴体部分
機体を分解する際にも外す必要のないコネクター類は出来るだけ直付けにして配線も機体パーツに這わせて浮かさないように、arduinoを1つ除去してトランジスタアレイ付きのXIAOに交換。
次に腕パーツから出てくる電源用配線とDFPlayer用配線を纏めて
電池への配線は胴体を通さずに直接前に
次に尾翼につながる部分には胴体からまとめた配線を接続するためのソケットを装着
脚パーツの配線も出来るだけ纏めて
脚と尾翼部分を取り付けて配線
また、段々と混み始めたぞｗｗ
でも今ならまだ上面ボディーで蓋が出来ますｗ
機首からの配線も出来るだけ纏めてコネクタに
接続（赤のソケットはリポ電池用です）。
機首のキャノピー用モーターが前に出てスペースが開いたのはやはり大きい！
主翼を取り付けて配線も接続
スラスター用のXIAOは機体上面裏に
機体本体との接続用の配線作成
取り付けてみます。
何とか蓋は出来そう！
組み立て工程の関係でいったん尾翼部分外して組み立て！！
おおっｗいけそう～ｗ
ネジ止めしてみました。
まだ全部のネジ止めてないので多少の浮きも見られますが、
ほぼ抵抗なく閉めることができました～！！

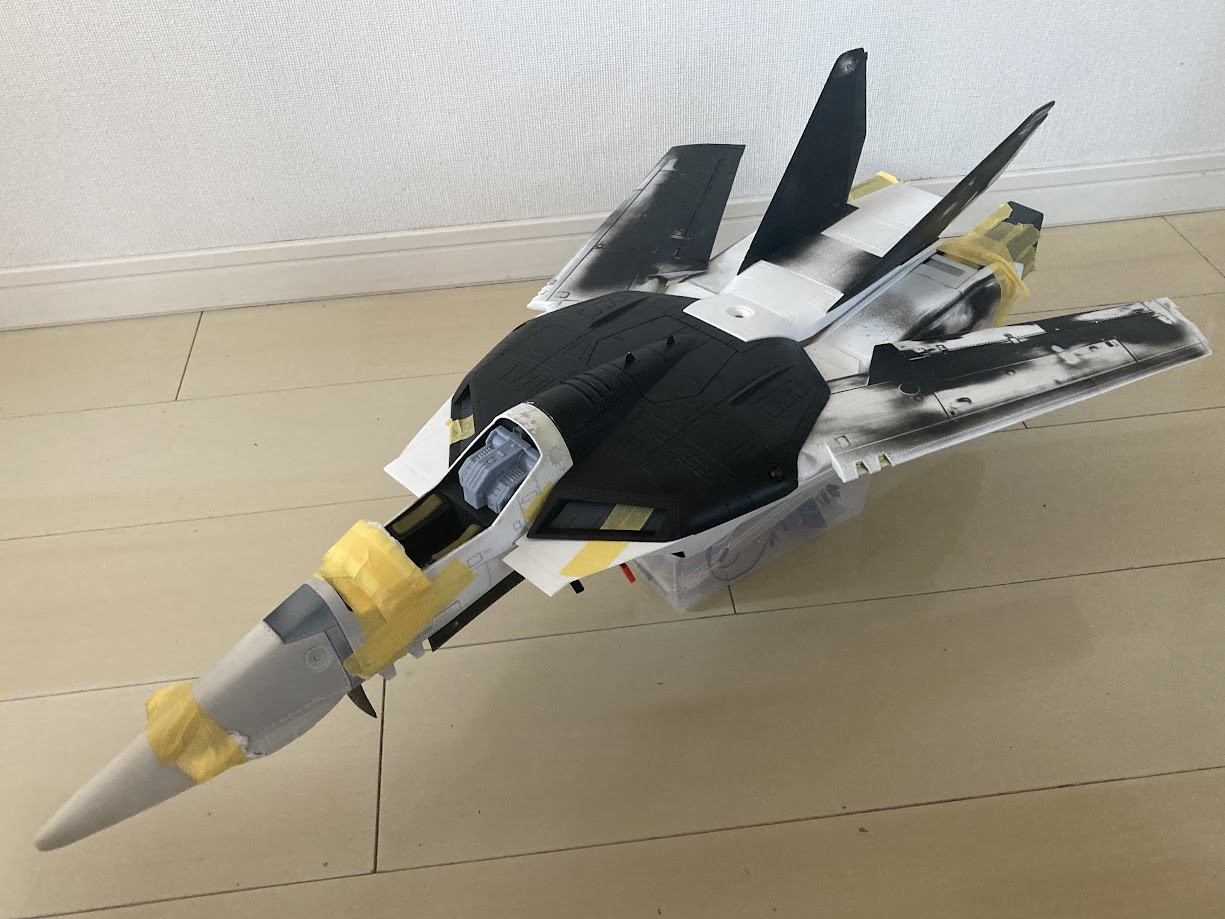

なんか久しぶりにバルキリーの形になったよｗｗ
改めて横から見ると、このバルキリーはカッケーな！！！
綺麗なラインしている～！
配線終わり！！！なんかもう分解したくないｗｗ
でもプログラム導入のために再度分解しないとな＾＾；
さて、いよいよ全部のマイコンへ最終的なプログラム作っていきますか・・・・・・・・
Attiny13A用のプログラムがエルロ用、ベクターノズル用、ラダー用、ノーズギア用、キャノピー用、ステップモーター用
arduino用が足部分用、機体中央駆動系＋DFPlayer用
XIAO用がスラスター用、その他の航行灯＋DFPlayer用
ESP32用がコクピットのモニター表示とBluetooth+I2Cでの全マイコン統合用
うむｗ死ねそうｗｗ
めんどくさいよ～～～～ _(:3 」∠)_
