以前購入した市販の基盤を用いてテストをしてみました。
点灯してみると綺麗です＾＾ただ、よく見ているとかなり困った問題点が噴出ｗ
テンション駄々下がりです（＞＜）。
もう皆さん飽きてしまったと思いますがしばしのお付き合いをm(_ _)m
まずはネック自体を照らすスポットライトです。
ネックの基部でこのようにネック部分を照らすように点灯します。いつも船体の左側ばかりを見ていたので気が付かなかったのですが、船体の右を見てみると・・・・・。
点灯していない・・・・・・組立の時にここの配線の近くを第一船体の配線が多数通るのですが、その押し込みの時に断線した模様です・・・・・。
この部分は絶対明かりがないといけません・・・やるしかないですね・・・・・。
まずは周囲をマスキングしてLEDを削り取りました。
新たな角LEDを配線しますが、この配線を船体内に通していくのに一苦労でした＾＾；
結線してチェックです。
角LEDの角度を調整して位置を決めます。
遮光を兼ねて周囲を黒瞬着で固定しておきました。
この角LEDは側面は発光して欲しくないので、遮光ブラックを吹きつけておきました。
このブラック凄いですね～。少量の吹き付けで簡単に遮光できます。
その後ホワイトを吹き付けておきました。
パールカラーを再塗装する前に実はもう少しやることが・・・・・・・。
けっこう遮光に気を使っていたつもりなのですが光漏れが・・・・・・。
せっかくの電飾が光漏れで台無しです・・・・・・・・。
もうねこのキット捨ててしまいたいｗそのくらいショックｗ
白塗装の前に表面処理でヤスリを全体にかけたのが原因だと思われます。
あの時一旦組んでテストしておけば・・・・・外側からの黒サフで簡単に対応できたのに・・・・。
電飾模型は各ステップで電飾チェックてホント必要ですね＾＾；
まっ、嘆いても始まらないので考えます。
まずはこのパイロン基部
ここは遮光ブラックでどうにかできそう。
電飾をつけたまま光が透けなくなるまで遮光ブラックで
この上から白を再塗装
うまくいったようです＾＾。
次にこの船体底部付近と横部分

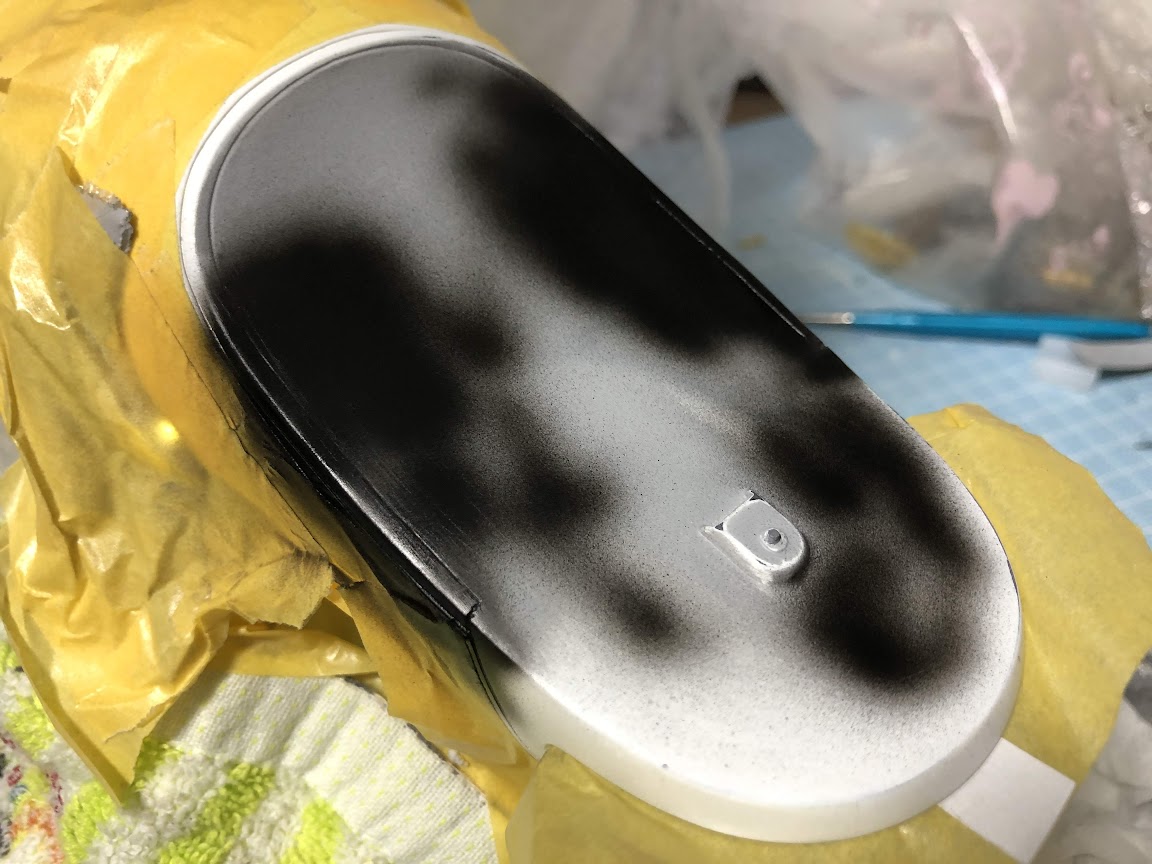

この後方の船体底部はパール塗装してないので、ここも遮光ブラックで行けそうです。
問題は船体のスジボリに沿った部分。ここはパール塗装がしてあるので流石に遮光ブラックして再度パール塗装というのはつらすぎます。表から遮光できないなら中からするしかありません。
とは言っても船体前方の開口部からは距離があり過ぎて器具が届きません。
となると、やるしかないか・・・・・・・。
この辺かな・・・・。
どりゃ～～～ｗ
穴開けちゃいましたｗ
ここから船体側面の光が漏れている部分にピンセットと竹串を駆使してアルミテープを貼り付けましたｗ
まずは船体右側
次に船体左側
こちら側は写真ではあまり光が漏れていないように見えますが、実際には結構漏れていていました。
さてとこれで船体側面の遮光出来ましたが、この穴ちゃんと閉じれるのかなｗ？
まずは切断面に黒瞬着を盛って断面の遮光をしておきます。
パテで閉鎖するので大丈夫と思いますが、この断面から光が入って光漏れて結構あるんですよね～。
次にエポパテを貼り付けました。
この後ヤスリをかけて、凸凹の部位にはシアノンを盛って何度もヤスリがけして整形ｗ
どうにかサフ吹きまですすめました＾＾
この整形の手間考えたら、遮光ブラックどば～で再度パール塗装の方が楽だったかも＾＾；
次は船底側面の遮光です。
まずは周囲を厳重にマスキングして、光の漏れを確認
船底角の部分で光が漏れています。さらに穴あけして埋めたパテ部分でも漏れがあるようです。
遮光ブラックを吹いては部屋の電気を消して光の漏れの確認を繰り返して
光の漏れが無くなりました。
これで白塗装に移っていきます。
ちなみに、この後船底外周近くのスジボリが浅くなっているようなのでスジボリし直したら、そのスジボリから光が漏れると言うおバカなことをやってしまいましたｗ当然再度遮光ブラックですｗ
白塗装後です。
今回もなんとか誤魔化せたかな＾＾；
パテの硬化待ちとかで比較的時間がありましたので、プログラムを始めました。
今回はボタン操作で行うことに。ただ、ボタン操作となるとAVRの端子が不足してきます。そこでいつものATmega168PでなくてATmega48を使ってみるか！と思ったのですが、あの端子のハンダ付け考えただけでも怖いｗ
それに、ATmega48にしても端子の数が足りない＾＾；
さらに、よく考えるとタイマーの数が足りないｗ
これらのAVRはそれぞれタイマー0,1,2と3種類あるのですが、この数では足りません＾＾；
てなことでATmega168Ｐを3個使用して動作させることにしました＾＾；
（一つはDFplayer専用ということで＾＾；）
これ皆さんならもっとスマートにできるのでしょうが、私のスキルでは泥臭い方法しか使えないのでこの方法でプログラム進めてみます＾＾。
