VF-1 VALKYRIE バルキリー29 66~73号 エンジン部分

バルキリーそうとう開いてしまいましたが、順調に届いています。

今回は66号~73号まで一気にw

製作は左右のエンジン部分となります。

まずは66号から

メインギア格納庫部分の製作です。

とりあえず組み立ててハッチ閉じてみましたが・・・・・・・

何じゃこのムチャクチャさはww
今までF-14 、F-4EJと作ってきましたが、ここまでひどいのは初wwアシェットさんやってくれたな~wボディーパーツに合わせて見てもグチャグチャw

これ、格納庫パーツの厚みをケチったからその分歪んでしまったようですね・・・・・

次67号メインギア

メインギアのトルクアームはノーズギアと同じような感じの作りになっています。

これもしかして、当初はここを伸ばして収納予定だったんじゃないかな~?
今回はここは触らなくても収納できるようにギア格納庫の天井に穴が開いています。

ただ、アクチュエーターは今回もマグネットでの取り外し式です^^;

ここ、このアクチュエーターは殆ど見えないから最悪なくてもいいかもww

とりあえず、このギアを格納庫パーツに取り付けていきます。
内側はこのようになっています。

細めのバネがハッチに渡してあって、ギアが倒れていくとこのバネを押してハッチが閉まるようになっています。
うむ・・・・・もしこのギミックを誰かがプラモとかで思いついて製作したらメチャ褒めすると思います。が、これをアシェット等の製品レベルのキットでやってくるのはちょっとな・・・・
ナイスアイデアというよりも手抜きに感じます・・・・
なんかテンションダウンですよ^^;

さらに、パーツが歪んでいるからかタイヤと格納庫のクリアランスが無くてバネが根元で折れちゃったよww

ちょっとこのハッチの開閉は何か考えてみます・・・・・
ちなみに今はノーアイデア\(◎o◎)/!思いついても大事になりすぎるのでもう少し思案w

それに、そもそも右の方の赤く光る部分のハッチは自動で開かないんですよね・・・・

マジかよ・・・・と思い初期の試作模型を見てみると・・・・あっw開いていないw初めからその設定なのか_(:3」∠)_

さらにここの着陸灯は

横からは丸見えww

もうね、色々とまいったw
とりあえず歪を直すにしてもエンジン部分の内側パーツが来てから考えます^^;

という事で右エンジン部分のパーツである68、69号のパーツはそのまま保存でww

68号

69号

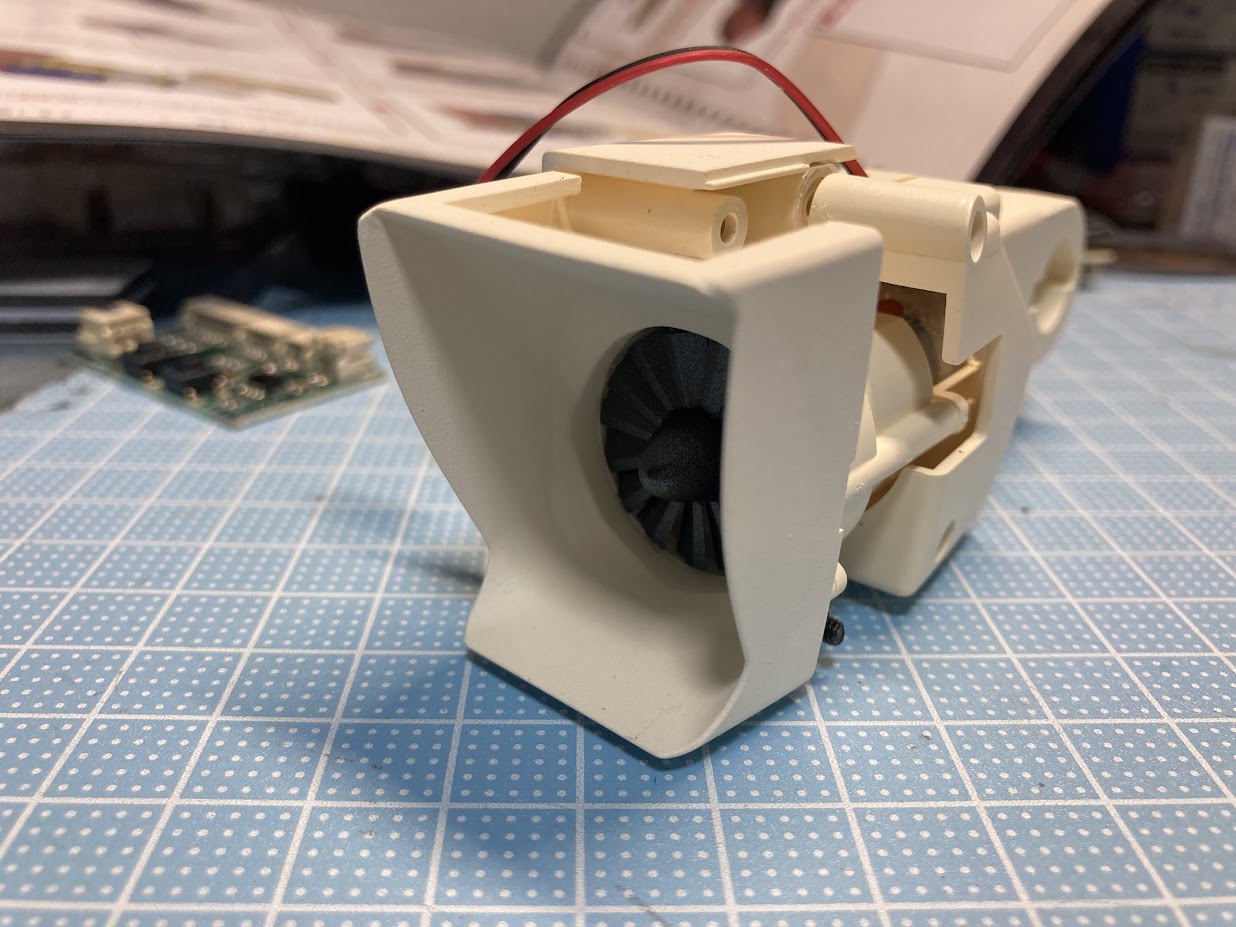

てなことで、70号。インテーク付近の作成です。

エンジンブレードの製作が有りますw

まずはブレードの切り出しですが、赤の部分で切断しないように注意ですw

青の部分で切断してくださいね~

このブレードをひとつずつ並べて接着していきます。とりあえずタミヤセメントの白蓋を塗りながら1枚ずつブレードを取り付け

とりあえず取り付けた後にブレードの向きや角度を調整しました。

それにしても、このブレードの向きが稼働するわけでもないのになぜこのブレードは1枚ずつにしたんでしょうか???理解できないwアシェット内にファンマニアでもいるのでしょうかw?

71号インテーク後方部分

パーツを合わせようとすると全くハマらないw

よく見ると70号で留めたナット部分が干渉してるw

71号のパーツの方のここを削って高さを減らして干渉を避けました。

それでもピッタリというほどではないんですけどねww

そして今回最大に厳しかった製作部分!

ラチェット式の関節を作るのですが、とにかくこのバネが固いww

こんなに簡単にあのロック部品押し込めませんww
超強引に071-02のパーツを取り付けて(もう捻じれてパーツが壊れそうww)

071-04と071-05のパーツをネジで留めるのですが、バネが強すぎて押さえきれないw
さらにネジが上手くネジ込めない・・・・
10分以上格闘しましたが、諦めて再度ばらして、
ネジの位置を確認

全然最後まで押し込めてないじゃんw

とりあえず、ネジキリの要領で最後までネジを締め込んでネジキリしときました。

これで再チャレンジwバネを必死に抑えながらネジ込んで固定

何とか出来ましたよ^^;

こんな感じで72,73号も同じ要領で作成

72号のパーツ

73号のパーツ

ホントあのバネには苦労させられました。

さて、この部分にラチェット関節が入ることにより

このエンジン部分が

このように変化します。
ご存じのようにスーパーパック用の変形ですね~。

ただ、ふと思いましたが、ノーマルの形態とスーパーパックの形態しかないのだから、ラチェット関節とかにしなくても、その2個所の位置でのネジ止めで良くないww??

てな感じで今回はよく分からない工作が有りましたが、ずいぶんパーツ数は増えてきましたね。
あと27号で完成ですもんね^^

残り少なくなってきて、色々と有りますが頑張っていきましょう~!
