0.6 color OLED 01 グラフィックテスト

ナイトライダーの記事でも言っていました0.6インチのOLED到着しました。

まずはグラフィックテストまでをご紹介~!こちらで購入しました。
えっと、決してバルキリーのプログラムが嫌で逃げているわけではないんだからネッ!!

私の知る中でお手軽に購入できる最小のカラーモニターです。
youtubeで勝手に師匠様と呼んでいるdiorama111さんがNゲージで使用されていました。

ほんとにこの方凄すぎない???超尊敬です!!

ちなみにsonyの0.5インチの凄い液晶もあるのですがお値段が3万超えてますのでパスです。
そんな物、うっかり教の私が使うなんて地獄しか考えられませんww
まっ、そもそもそんなもの私が扱えるわけありませんからねw

では、このOLEDうごかしてみましょう!
いや~とにかく今回はネットに情報が無くて超困りましたww
youtubeで動かしている物はあるのですが、ブログ等の文字情報がとにかく少なくて^^;
とりあえず何とかはなりましたww

この状態で大陸からやって来ますw

これに対する基盤がこちらで以前は売られていたようですが、現在は取り扱いが無いようなので自分で何とかしないといけません。
ここへの直接のはんだ付けは私的には厳しいので今回はこういった変換基板使います。

アマゾンのこちらで売ってす。このOLEDは0.5mm幅の20pinです。値段とか物をよく確かめて購入してくださいね~。

ちなみに私は以前マジョカアイリスハックで使った24ピンの物が有りますので、それの片側に寄せて使用ですww

次に問題は配線ですね~。
先ほどの専用OLED基板を売っているページにDOCUMENTSとタブが有るのですが、
こちらになります。

そこにあるDatasheetから情報を頂きます。
なんか機密て書いてあるけど、思いっきりネットで公開されているからここで紹介しちゃってもいいでしょうww


コンデンサーや抵抗を自分で配置しないといけないので面倒では有りますが、ここは頑張ってください。

上から1番ピンです。実物では赤矢印に20と書いてありますので、一番左端が1番ピンとなります。

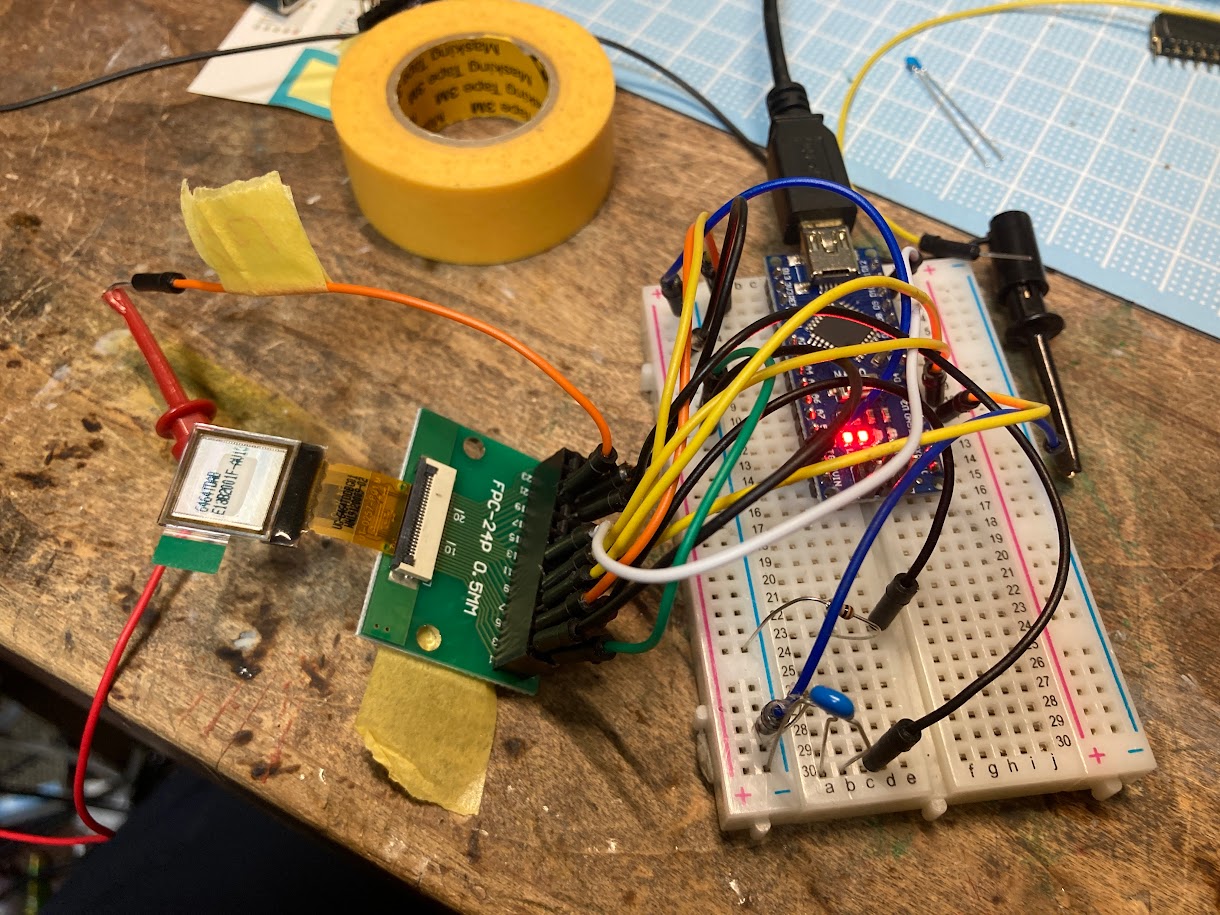

これを先ほどの変換基板に取り付けると

赤の矢印が1ピン側ですが、変換基板の番号では20番となり、
黄色の矢印が20ピン側ですが、変換基板では1番となります。12Vの配線も有りますので配線時にはよくよく注意して何度も確認してください。

次にarduino用のライブラリーですが、

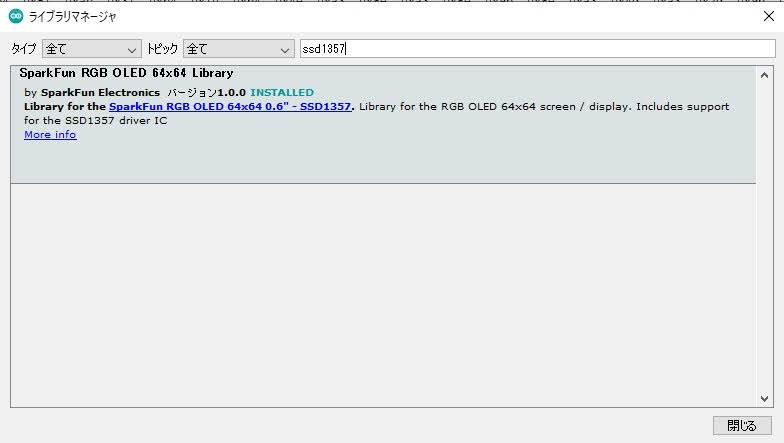

スケッチ→ライブラリーをインクルード→ライブラリーを管理

上の欄に「ssd1357」と入力すると
