PLAMAX 1/20 VF-1 ファイター34 機首の調整

前回リモコンの基本プログラム決定したのでBluetooth→I2Cでの各部へのコマンド用プログラムの製作していましたが、ちょっと頭混乱していやになってきましたww。気分転換のため機首部の機体への取り付け作業をはじめましたw

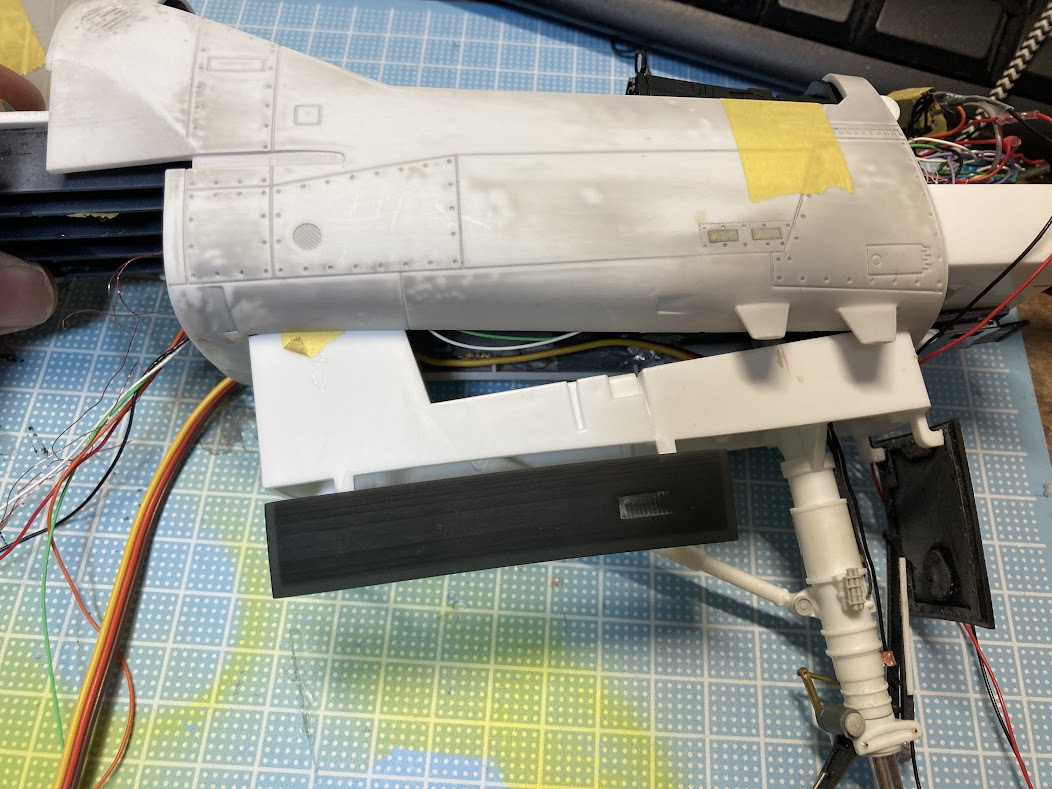

まずはノーズギアの格納庫を取り付けてみました。
皆さん覚えておられないかもしれませんが、ノーズギアのシリンダー可動の為にノーズギア格納庫にはサーボを付けているんですよねw

で、一番最初の白黒のOLEDの場合(上写真)は問題なかったのですが、あれから液晶に交換しましたので

干渉するだろうなとは思っていましたが、超干渉していますww

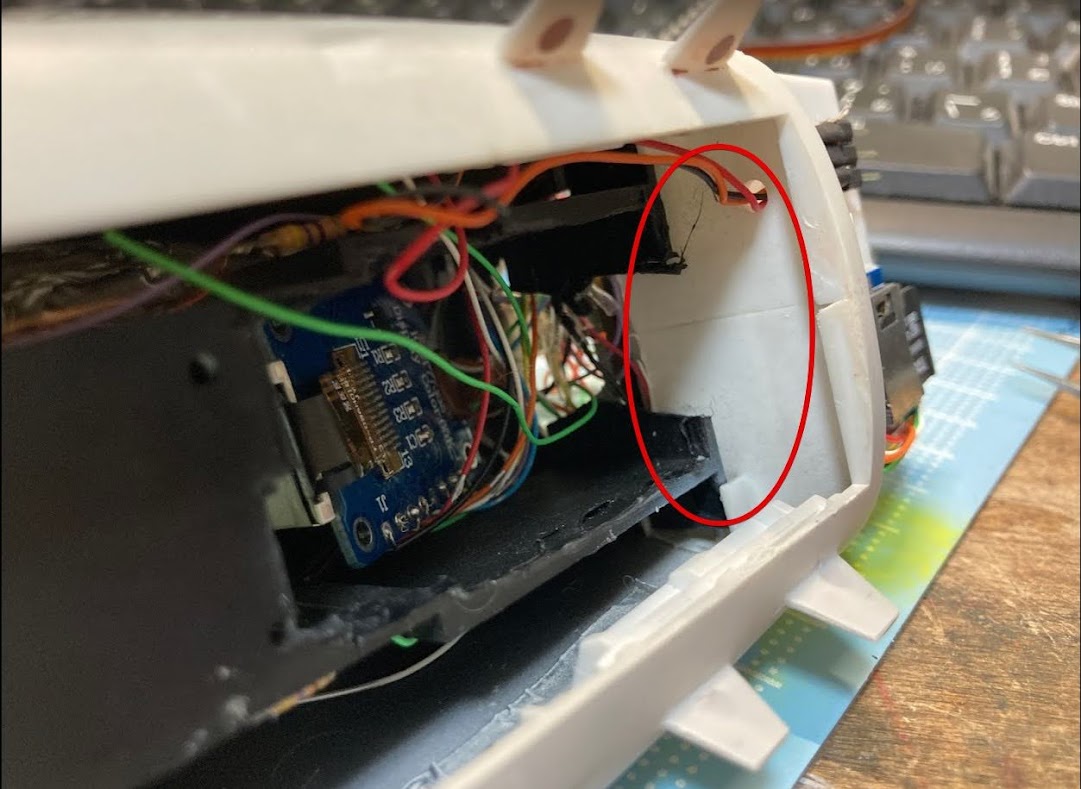

赤丸のサーボのケースが液晶の基板にガチで当たっていてコンソールが黄色矢印分(1cmくらい)浮き上がっています。
全然ダメじゃんww

まず考えたのは、ノーズギアの伸縮ギミックのオミット。だってたいしたギミックでもないしw
絶対必要というようなものでもないし。

で、この構造見てたら、あれっwもしかしてコレはサーボの向きを反対にしたら行けるんじゃないの?という要らん考えがw

このはみ出た部分だけ機首部の内面削ればよくない?

思いついたら大した確認もせずにやっちゃうんですよね~これがw

ESP32も邪魔になるので一旦外して

超音波カッターでひたすら切り刻んでいきますww

ノーズギア格納庫を取り付けたり外したりしながらサーボのクリアランスを確保していきましたw

何とか入ったw

ちなみにこの格納庫は完成時も取り外し可能な状態にしようと思っています。メンテのためも有りますが、この部分の取り換えで飛行状態にもなるようにしたいからです^^

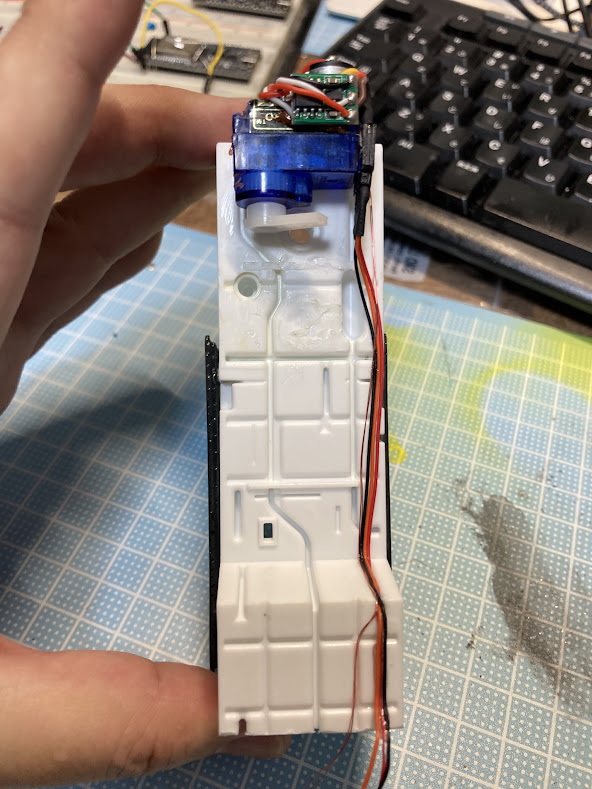

こんな感じでサーボ部分を先に入れて斜めにノーギア格納庫を入れていけるようになりました。

ちなみに途中でサーボのケースを削りすぎたためモーターが外れるという事もありましたww
まっ、そのままサーボ内に戻して瞬着で固定しておきましたww

で、こんな事してたらESP32の配線とか切ってモニターが動かなくなることを期待されるかもしれませんが、この時点でモニターチェックで正常可動確認^^!

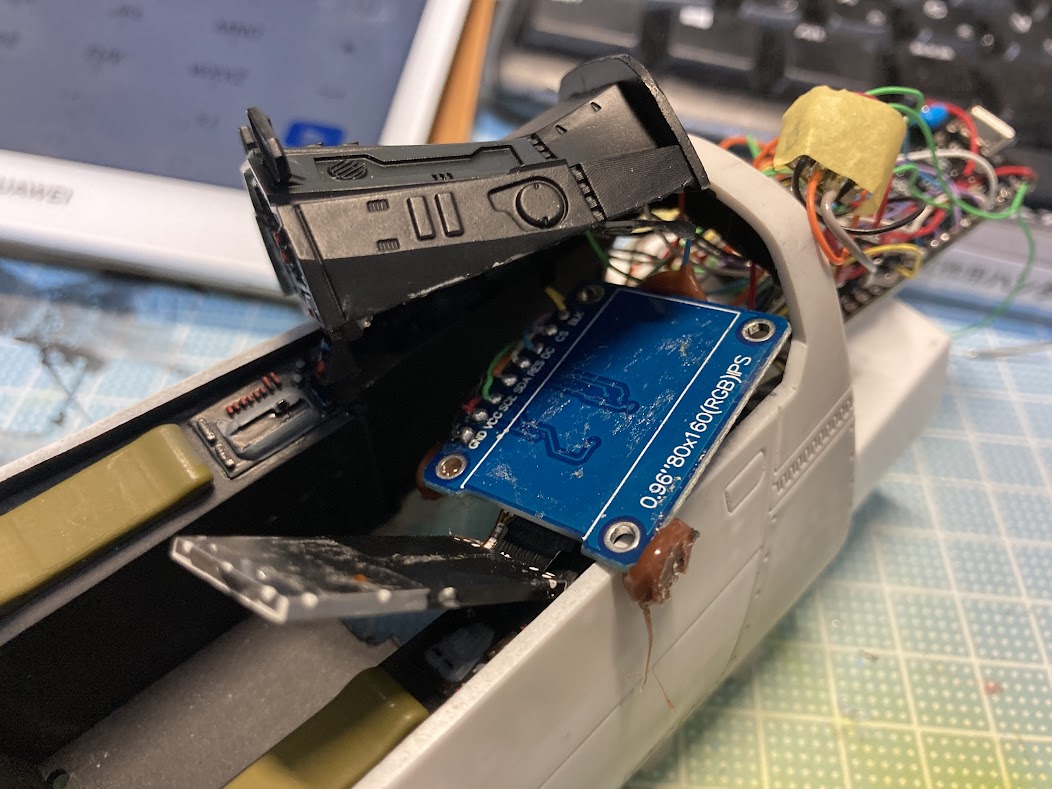

で、モニターを再度元の位置にもどして、

引っ張り出していた配線を綺麗に、そう綺麗!!に揃えて隙間を通してESP32を再度固定

モニターテストするためにUSB接続・・・・・・

あっ・・・・・・・・・・・・・・・・・・・・・・・

・・・・・・・・・・・・・・・・・・・・・・・・・

ケムリガ・・・・・・・・・・・・・・・・・・・・・・・

・・・・・・・・・・・・・・・・・・・・・・・・・

ちょww!!ESP32が焼けて昇天したww!全く反応しないww!!
さらにパソコンにつなげてあったUSB関連が全部反応しなくなったwww
いや!笑いごとでないってww!!!
とりあえず、USB系を全部外してキーボードも使えなくなっているので強引に再起動w

あっ・・・・・USB回復したw神様ありがとうw!!!

ちょっと相当なうっかりやらかしたかと思いましたよ~。危なかった♪

で、心臓のドキドキも落ち着いたので、よく見てみると配線を綺麗に揃えて狭い部分を通してそのままにしていたので、揃えていた部分でESP32から出ている5V線とマイナス線がショートとしてましたwww

まじかよww

てなことで再度ESP32の取り換え地獄w

で、交換しても当然のようにモニター反応なしwww

もしかして、液晶の基板も焼いた???

とりあえずは焼けた痕は無いけど、念のため新しい基板を使ってチェック

反応なし・・・・・・・・でもバックライトは点いてるな・・・・・

結局液晶関連の配線だけ再度ハンダ付けやり直しで動きました~~~!
もうホントうっかり地獄w

その後この機首部分と本体を繋ぐためのコネクターを作成

この機首部分も完成後に分解できるようにネジ止めとします。

うし何とかこれで機首の取り付け出来るようになりました!

あとは本体の配線をやらないとな・・・・・・・・これも超面倒^^;
