ST7735に液晶知識０からの画像表示　LovyanGFX

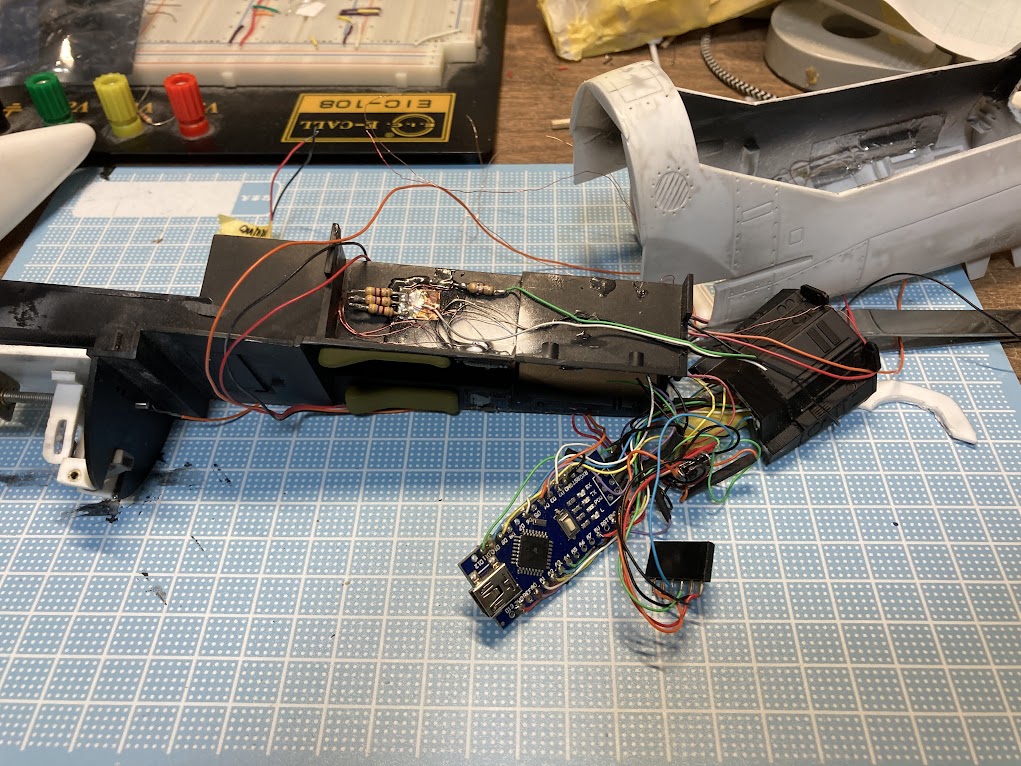

また長い期間開いてしまいましたが、色々と勉強した結果、以前作成したこれが

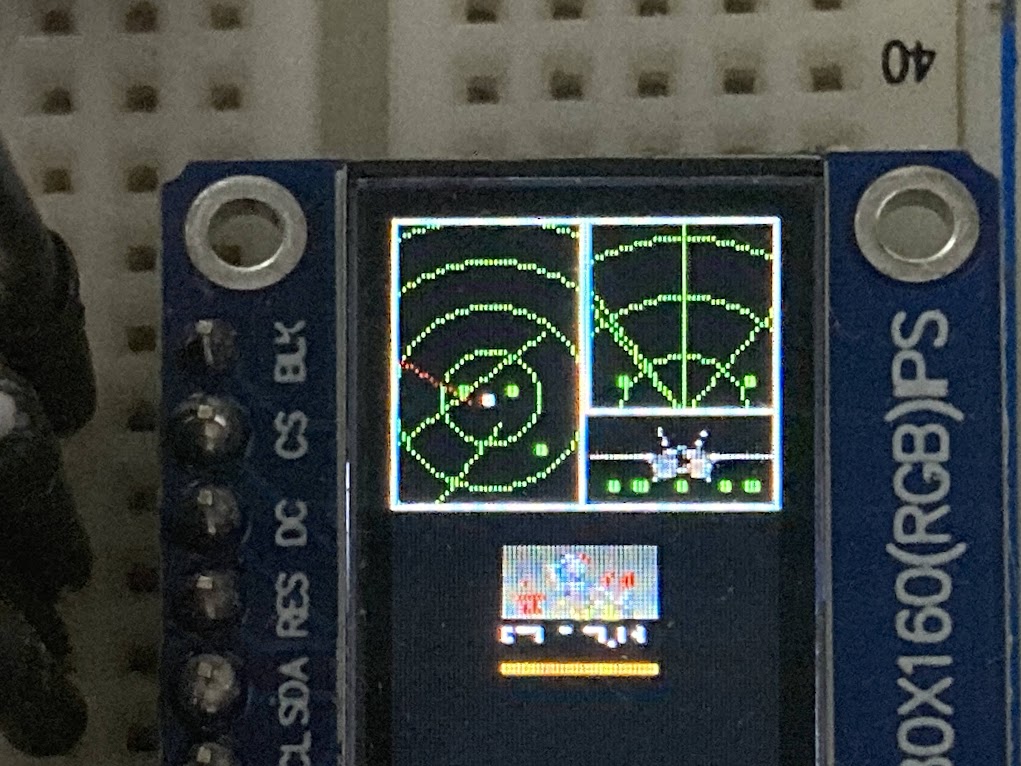

こうなりました＾＾

前回ESP8266で画像表示まで到達できましたが、あれでは全然やりたいことが表現できませんｗ
これが実現できたのはLovyaGFXというライブラリーに出会ったからです＾＾。

まずは前回画像表示が出来て大喜びだったのですが、画像表示が当たり前に出来るようになるとその表示速度が気になり始めます＾＾；

やはり、これでは遅すぎます＾＾；

で、今まではグーグル等で普通に検索していたのですが、なんの拍子にそう思ったのか忘れましたがツイッターで検索してみました。すると超高速で描画されている動画発見ｗ

で、ツイートを見てみるとLovyanGFXというライブラリーを使用されているとのこと。
早速そのライブラリーを使ってみることに！

とりあえず分からないなりにこんな感じなのかな？とスケッチを修正して動かしてみたものがこちら

ちょっｗｗ色などはともかく超高速ｗｗ複数枚の画像を切り替えて表示されているのですがなんちゅう早さｗｗ
で、これをたまたまツイッターでこんなに高速に表示されます。色がおかしいのでまだまだ勉強必要です。とツイートしたのですが、するとなんとこのLovyanGFXのライブラリーを作られたご本人からリプライを頂き、色の調整の仕方を教えて頂きました！

その際、SPIFFSからの画像表示についても質問してみたのですが、するとありがたい事にその方法についても教えて頂けました。
まず一番初めに教えて頂いたコマンドdrowJpegFileを試してみたのですが

こんな感じで以前の画像が残っているうえに表示したい画像が線状の表示でまともに表示されていませんでした。

するとらびあんさから画面の設定が間違っている可能性があるとのことで、その設定方法まで教えて頂きました。

これがダメだった時のスケッチ例の2_spi_settingの表示ですが

らびあんさんのご指導で正常な表示に

これで、画像表示をしてみると（この時点では赤と青の表示が反対になっています＾＾；）

おおっ！！！！念願のESP32での画像表示が！！！！！！

結構この表示が出来るまで時間がかかったのですが、らびあんさんは懇切丁寧に私のような初心者を最後まで面倒見てくださいました（＞＜）ホントなんていい人なんだ・・・・！！
もう死ぬほどありがとうございますm(_ _)m
一度は諦めたESP32での画像表示ようやく達成できました！！！長かった～＾＾；

てなことで、同じようにやってみたいと思われる方用にlovyanGFXの使い方の説明を少し＾＾；

まずは、arduino IDEのライブラリーの管理でlovyaGFXを検索してインストール。

で、使うLCDに合わせて設定を行わないといけません。

ファイル→スケッチ例→LovyanGFX→HowToUse→2_spi_settingでこれを自分の使用したい環境に合わせて変更し、その設定部分を他のスケッチ例にコピペして使います。

今回私の場合は
ST7735　　８０ｘ１６０の液晶
VSPI使用で
SCK=18(ピン番号）
SDA=23
CS=14
DC=27
RESET=33
BLK=32
という設定で使用します。

実際にスケッチ例のCollisionCirclesにコピペしたものがこちら

#include <LovyanGFX.hpp>
struct LGFX_Config
{

  static constexpr spi_host_device_t spi_host = VSPI_HOST;
  static constexpr int dma_channel = 1;

  static constexpr int spi_sclk = 18;
  static constexpr int spi_mosi = 23;
  static constexpr int spi_miso = -1;

  static constexpr int spi_dlen = 8;
};

static lgfx::LGFX_SPI<LGFX_Config> lcd;

static lgfx::Panel_ST7735S panel;

struct ball_info_t {
  int32_t x;
  int32_t y;
  int32_t dx;
  int32_t dy;
  int32_t r;
  int32_t m;
  uint32_t color;
};

static constexpr std::uint32_t SHIFTSIZE = 8;
static constexpr std::uint32_t BALL_MAX = 256;

//static LGFX lcd;
static LGFX_Sprite _sprites[2];

static ball_info_t _balls[2][BALL_MAX];
static std::uint32_t _ball_count = 0, _fps = 0;
static std::uint32_t ball_count = 0;
static std::uint32_t sec, psec;
static std::uint32_t fps = 0, frame_count = 0;

static std::uint32_t _width;
static std::uint32_t _height;

volatile bool _is_running;
volatile std::uint32_t _draw_count;
volatile std::uint32_t _loop_count;


static void drawfunc(void)
{
  ball_info_t *balls;
  ball_info_t *a;
  LGFX_Sprite *sprite;

  auto width  = _sprites[0].width();
  auto height = _sprites[0].height();

  std::size_t flip = _draw_count & 1;
  balls = &_balls[flip][0];

  sprite = &(_sprites[flip]);
  sprite->clear();

  for (int32_t i = 8; i < width; i += 16) {
    sprite->drawFastVLine(i, 0, height, 0x1F);
  }
  for (int32_t i = 8; i < height; i += 16) {
    sprite->drawFastHLine(0, i, width, 0x1F);
  }
  for (std::uint32_t i = 0; i < _ball_count; i++) {
    a = &balls[i];
    sprite->fillCircle( a->x >> SHIFTSIZE
                      , a->y >> SHIFTSIZE
                      , a->r >> SHIFTSIZE
                      , a->color);
  }

  sprite->setCursor(1,1);
  sprite->setTextColor(TFT_BLACK);
  sprite->printf("obj:%d fps:%d", _ball_count, _fps);
  sprite->setCursor(0,0);
  sprite->setTextColor(TFT_WHITE);
  sprite->printf("obj:%d fps:%d", _ball_count, _fps);

  union
  {
    std::uint32_t* s32;
    std::uint8_t* s;
  };
  union
  {
    std::uint32_t* p32;
    std::uint8_t* p;
  };
  s32 = (std::uint32_t*)sprite->getBuffer();
  p32 = (std::uint32_t*)_sprites[!flip].getBuffer();

  auto w32 = (width+3) >> 2;
  std::int32_t y = 0;
  do
  {
    std::int32_t x32 = 0;
    do
    {
      while (s32[x32] == p32[x32] && ++x32 < w32);
      if (x32 == w32) break;

      std::int32_t xs = x32 << 2;
      while (s[xs] == p[xs]) ++xs;

      while (++x32 < w32 && s32[x32] != p32[x32]);

      std::int32_t xe = (x32 << 2) - 1;
      if (xe >= width) xe = width - 1;
      while (s[xe] == p[xe]) --xe;

      lcd.pushImage(xs, y, xe - xs + 1, 1, &s[xs]);
    } while (x32 < w32);
    s32 += w32;
    p32 += w32;
  } while (++y < height);
  ++_draw_count;
}

static void mainfunc(void)
{
  static constexpr float e = 0.999; // Coefficient of friction

  sec = millis() / 1000;
  if (psec != sec) {
    psec = sec;
    fps = frame_count;
    frame_count = 0;

    if (++ball_count >= BALL_MAX) { ball_count = 1; }
    auto a = &_balls[_loop_count & 1][ball_count - 1];
    a->color = lgfx::color888(100+random(155), 100+random(155), 100+random(155));
    a->x = 0;
    a->y = 0;
    a->dx = random(1, 3 << SHIFTSIZE);
    a->dy = random(1, 3 << SHIFTSIZE);
    a->r = (4 + (ball_count & 0x07)) << SHIFTSIZE;
    a->m =  4 + (ball_count & 0x07);
  }

  frame_count++;
  _loop_count++;

  ball_info_t *a, *b, *balls;
  int32_t rr, len, vx2vy2;
  float vx, vy, distance, t;

  size_t f = _loop_count & 1;
  balls = a = &_balls[f][0];
  b = &_balls[!f][0];
  memcpy(a, b, sizeof(ball_info_t) * ball_count);

  for (int i = 0; i != ball_count; i++) {
    a = &balls[i];
//  a->dy += 4; // gravity

    a->x += a->dx;
    if (a->x < a->r) {
      a->x = a->r;
      if (a->dx < 0) a->dx = - a->dx*e;
    } else if (a->x >= _width - a->r) {
      a->x = _width - a->r -1;
      if (a->dx > 0) a->dx = - a->dx*e;
    }
    a->y += a->dy;
    if (a->y < a->r) {
      a->y = a->r;
      if (a->dy < 0) a->dy = - a->dy*e;
    } else if (a->y >= _height - a->r) {
      a->y = _height - a->r -1;
      if (a->dy > 0) a->dy = - a->dy*e;
    }
    for (int j = i + 1; j != ball_count; j++) {
      b = &balls[j];

      rr = a->r + b->r;
      vx = a->x - b->x;
      if (abs(vx) > rr) continue;
      vy = a->y - b->y;
      if (abs(vy) > rr) continue;

      len = sqrt(vx * vx + vy * vy);
      if (len >= rr) continue;
      if (len == 0.0) continue;
      distance = (rr - len) >> 1;
      vx *= distance / len;
      vy *= distance / len;

      a->x += vx;
      b->x -= vx;
      vx = b->x - a->x;

      a->y += vy;
      b->y -= vy;
      vy = b->y - a->y;

      vx2vy2 = vx * vx + vy * vy;

      t = -(vx * a->dx + vy * a->dy) / vx2vy2;
      float arx = a->dx + vx * t;
      float ary = a->dy + vy * t;

      t = -(-vy * a->dx + vx * a->dy) / vx2vy2;
      float amx = a->dx - vy * t;
      float amy = a->dy + vx * t;

      t = -(vx * b->dx + vy * b->dy) / vx2vy2;
      float brx = b->dx + vx * t;
      float bry = b->dy + vy * t;

      t = -(-vy * b->dx + vx * b->dy) / vx2vy2;
      float bmx = b->dx - vy * t;
      float bmy = b->dy + vx * t;

      float adx = (a->m * amx + b->m * bmx + bmx * e * b->m - amx * e * b->m) / (a->m + b->m);
      float bdx = - e * (bmx - amx) + adx;
      float ady = (a->m * amy + b->m * bmy + bmy * e * b->m - amy * e * b->m) / (a->m + b->m);
      float bdy = - e * (bmy - amy) + ady;

      a->dx = round(adx + arx);
      a->dy = round(ady + ary);
      b->dx = round(bdx + brx);
      b->dy = round(bdy + bry);
    }
  }

  _fps = fps;
  _ball_count = ball_count;
}

#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)
static void taskDraw(void*)
{
  while ( _is_running )
  {
    while (_loop_count == _draw_count) { taskYIELD(); }
    drawfunc();
  }
  vTaskDelete(NULL);
}
#endif

void setup(void)
{panel.freq_write = 20000000;
  panel.freq_fill  = 27000000;
  panel.freq_read  = 16000000;
  panel.spi_mode = 0;
  panel.spi_mode_read = 0;

  panel.len_dummy_read_pixel = 8;

  panel.spi_read = true;
  panel.spi_3wire = false;

  panel.spi_cs = 14;
  panel.spi_dc = 27;
  panel.gpio_rst = 33;

  panel.gpio_bl  = 32;
  panel.pwm_ch_bl = 7;
  panel.backlight_level = true;

  panel.invert = true;
  panel.reverse_invert = true;

  panel.rgb_order = false;

  panel.memory_width  = 128;
  panel.memory_height = 160;

  panel.panel_width  = 80;
  panel.panel_height = 160;

  panel.offset_x =24;
  panel.offset_y = 0;

  panel.rotation = 0;

  panel.offset_rotation = 0;

  lcd.setPanel(&panel);

  lcd.begin();
  lcd.startWrite();
  if (lcd.width() < lcd.height()) lcd.setRotation(lcd.getRotation() ^ 1);

  auto lcd_width = lcd.width();
  auto lcd_height = lcd.height();

  for (std::uint32_t i = 0; i < 2; ++i)
  {
    _sprites[i].setTextSize(2);
    _sprites[i].setColorDepth(8);
  }

  bool fail = false;
  for (std::uint32_t i = 0; !fail && i < 2; ++i)
  {
    fail = !_sprites[i].createSprite(lcd_width, lcd_height);
  }

  if (fail)
  {
    fail = false;
    for (std::uint32_t i = 0; !fail && i < 2; ++i)
    {
      _sprites[i].setPsram(true);
      fail = !_sprites[i].createSprite(lcd_width, lcd_height);
    }

    if (fail)
    {
      fail = false;
      if (lcd_width > 320) lcd_width = 320;
      if (lcd_height > 240) lcd_height = 240;

      for (std::uint32_t i = 0; !fail && i < 2; ++i)
      {
        _sprites[i].setPsram(true);
        fail = !_sprites[i].createSprite(lcd_width, lcd_height);
      }
      if (fail)
      {
        lcd.print("createSprite fail...");
        delay(3000);
      }
    }
  }

  _width = lcd_width << SHIFTSIZE;
  _height = lcd_height << SHIFTSIZE;

  for (std::uint32_t i = 0; i < ball_count; ++i)
  {
    auto a = &_balls[_loop_count & 1][i];
    a->color = lgfx::color888(100+random(155), 100+random(155), 100+random(155));
    a->x = 0;
    a->y = 0;
    a->dx = random(1, 3 << SHIFTSIZE);
    a->dy = random(1, 3 << SHIFTSIZE);
    a->r = (4 + (i & 0x07)) << SHIFTSIZE;
    a->m =  4 + (i & 0x07);
  }

  _is_running = true;
  _draw_count = 0;
  _loop_count = 0;

#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)
  disableCore0WDT();
  xTaskCreate(taskDraw, "taskDraw", 2048, NULL, 0, NULL);
#endif
}

void loop(void)
{
  mainfunc();
#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)
  while (_loop_count != _draw_count) taskYIELD();
#else
  drawfunc();
#endif
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

#include <LovyanGFX.hpp>

struct LGFX_Config

{

static constexpr spi_host_device_t spi_host = VSPI_HOST;

static constexpr int dma_channel = 1;

static constexpr int spi_sclk = 18;

static constexpr int spi_mosi = 23;

static constexpr int spi_miso = -1;

static constexpr int spi_dlen = 8;

};

static lgfx::LGFX_SPI<LGFX_Config> lcd;

static lgfx::Panel_ST7735S panel;

struct ball_info_t {

int32_t x;

int32_t y;

int32_t dx;

int32_t dy;

int32_t r;

int32_t m;

uint32_t color;

};

static constexpr std::uint32_t SHIFTSIZE = 8;

static constexpr std::uint32_t BALL_MAX = 256;

//static LGFX lcd;

static LGFX_Sprite _sprites[2];

static ball_info_t _balls[2][BALL_MAX];

static std::uint32_t _ball_count = 0, _fps = 0;

static std::uint32_t ball_count = 0;

static std::uint32_t sec, psec;

static std::uint32_t fps = 0, frame_count = 0;

static std::uint32_t _width;

static std::uint32_t _height;

volatile bool _is_running;

volatile std::uint32_t _draw_count;

volatile std::uint32_t _loop_count;

static void drawfunc(void)

{

ball_info_t *balls;

ball_info_t *a;

LGFX_Sprite *sprite;

auto width = _sprites[0].width();

auto height = _sprites[0].height();

std::size_t flip = _draw_count & 1;

balls = &_balls[flip][0];

sprite = &(_sprites[flip]);

sprite->clear();

for (int32_t i = 8; i < width; i += 16) {

sprite->drawFastVLine(i, 0, height, 0x1F);

}

for (int32_t i = 8; i < height; i += 16) {

sprite->drawFastHLine(0, i, width, 0x1F);

}

for (std::uint32_t i = 0; i < _ball_count; i++) {

a = &balls[i];

sprite->fillCircle( a->x >> SHIFTSIZE

, a->y >> SHIFTSIZE

, a->r >> SHIFTSIZE

, a->color);

}

sprite->setCursor(1,1);

sprite->setTextColor(TFT_BLACK);

sprite->printf("obj:%d fps:%d", _ball_count, _fps);

sprite->setCursor(0,0);

sprite->setTextColor(TFT_WHITE);

sprite->printf("obj:%d fps:%d", _ball_count, _fps);

union

{

std::uint32_t* s32;

std::uint8_t* s;

};

union

{

std::uint32_t* p32;

std::uint8_t* p;

};

s32 = (std::uint32_t*)sprite->getBuffer();

p32 = (std::uint32_t*)_sprites[!flip].getBuffer();

auto w32 = (width+3) >> 2;

std::int32_t y = 0;

{

std::int32_t x32 = 0;

{

while (s32[x32] == p32[x32] && ++x32 < w32);

if (x32 == w32) break;

std::int32_t xs = x32 << 2;

while (s[xs] == p[xs]) ++xs;

while (++x32 < w32 && s32[x32] != p32[x32]);

std::int32_t xe = (x32 << 2) - 1;

if (xe >= width) xe = width - 1;

while (s[xe] == p[xe]) --xe;

lcd.pushImage(xs, y, xe - xs + 1, 1, &s[xs]);

} while (x32 < w32);

s32 += w32;

p32 += w32;

} while (++y < height);

++_draw_count;

}

static void mainfunc(void)

{

static constexpr float e = 0.999; // Coefficient of friction

sec = millis() / 1000;

if (psec != sec) {

psec = sec;

fps = frame_count;

frame_count = 0;

if (++ball_count >= BALL_MAX) { ball_count = 1; }

auto a = &_balls[_loop_count & 1][ball_count - 1];

a->color = lgfx::color888(100+random(155), 100+random(155), 100+random(155));

a->x = 0;

a->y = 0;

a->dx = random(1, 3 << SHIFTSIZE);

a->dy = random(1, 3 << SHIFTSIZE);

a->r = (4 + (ball_count & 0x07)) << SHIFTSIZE;

a->m = 4 + (ball_count & 0x07);

}

frame_count++;

_loop_count++;

ball_info_t *a, *b, *balls;

int32_t rr, len, vx2vy2;

float vx, vy, distance, t;

size_t f = _loop_count & 1;

balls = a = &_balls[f][0];

b = &_balls[!f][0];

memcpy(a, b, sizeof(ball_info_t) * ball_count);

for (int i = 0; i != ball_count; i++) {

a = &balls[i];

// a->dy += 4; // gravity

a->x += a->dx;

if (a->x < a->r) {

a->x = a->r;

if (a->dx < 0) a->dx = - a->dx*e;

} else if (a->x >= _width - a->r) {

a->x = _width - a->r -1;

if (a->dx > 0) a->dx = - a->dx*e;

}

a->y += a->dy;

if (a->y < a->r) {

a->y = a->r;

if (a->dy < 0) a->dy = - a->dy*e;

} else if (a->y >= _height - a->r) {

a->y = _height - a->r -1;

if (a->dy > 0) a->dy = - a->dy*e;

}

for (int j = i + 1; j != ball_count; j++) {

b = &balls[j];

rr = a->r + b->r;

vx = a->x - b->x;

if (abs(vx) > rr) continue;

vy = a->y - b->y;

if (abs(vy) > rr) continue;

len = sqrt(vx * vx + vy * vy);

if (len >= rr) continue;

if (len == 0.0) continue;

distance = (rr - len) >> 1;

vx *= distance / len;

vy *= distance / len;

a->x += vx;

b->x -= vx;

vx = b->x - a->x;

a->y += vy;

b->y -= vy;

vy = b->y - a->y;

vx2vy2 = vx * vx + vy * vy;

t = -(vx * a->dx + vy * a->dy) / vx2vy2;

float arx = a->dx + vx * t;

float ary = a->dy + vy * t;

t = -(-vy * a->dx + vx * a->dy) / vx2vy2;

float amx = a->dx - vy * t;

float amy = a->dy + vx * t;

t = -(vx * b->dx + vy * b->dy) / vx2vy2;

float brx = b->dx + vx * t;

float bry = b->dy + vy * t;

t = -(-vy * b->dx + vx * b->dy) / vx2vy2;

float bmx = b->dx - vy * t;

float bmy = b->dy + vx * t;

float adx = (a->m * amx + b->m * bmx + bmx * e * b->m - amx * e * b->m) / (a->m + b->m);

float bdx = - e * (bmx - amx) + adx;

float ady = (a->m * amy + b->m * bmy + bmy * e * b->m - amy * e * b->m) / (a->m + b->m);

float bdy = - e * (bmy - amy) + ady;

a->dx = round(adx + arx);

a->dy = round(ady + ary);

b->dx = round(bdx + brx);

b->dy = round(bdy + bry);

}

_fps = fps;

_ball_count = ball_count;

}

#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)

static void taskDraw(void*)

{

while ( _is_running )

{

while (_loop_count == _draw_count) { taskYIELD(); }

drawfunc();

}

vTaskDelete(NULL);

}

#endif

void setup(void)

{panel.freq_write = 20000000;

panel.freq_fill = 27000000;

panel.freq_read = 16000000;

panel.spi_mode = 0;

panel.spi_mode_read = 0;

panel.len_dummy_read_pixel = 8;

panel.spi_read = true;

panel.spi_3wire = false;

panel.spi_cs = 14;

panel.spi_dc = 27;

panel.gpio_rst = 33;

panel.gpio_bl = 32;

panel.pwm_ch_bl = 7;

panel.backlight_level = true;

panel.invert = true;

panel.reverse_invert = true;

panel.rgb_order = false;

panel.memory_width = 128;

panel.memory_height = 160;

panel.panel_width = 80;

panel.panel_height = 160;

panel.offset_x =24;

panel.offset_y = 0;

panel.rotation = 0;

panel.offset_rotation = 0;

lcd.setPanel(&panel);

lcd.begin();

lcd.startWrite();

if (lcd.width() < lcd.height()) lcd.setRotation(lcd.getRotation() ^ 1);

auto lcd_width = lcd.width();

auto lcd_height = lcd.height();

for (std::uint32_t i = 0; i < 2; ++i)

{

_sprites[i].setTextSize(2);

_sprites[i].setColorDepth(8);

}

bool fail = false;

for (std::uint32_t i = 0; !fail && i < 2; ++i)

{

fail = !_sprites[i].createSprite(lcd_width, lcd_height);

}

if (fail)

{

fail = false;

for (std::uint32_t i = 0; !fail && i < 2; ++i)

{

_sprites[i].setPsram(true);

fail = !_sprites[i].createSprite(lcd_width, lcd_height);

}

if (fail)

{

fail = false;

if (lcd_width > 320) lcd_width = 320;

if (lcd_height > 240) lcd_height = 240;

for (std::uint32_t i = 0; !fail && i < 2; ++i)

{

_sprites[i].setPsram(true);

fail = !_sprites[i].createSprite(lcd_width, lcd_height);

}

if (fail)

{

lcd.print("createSprite fail...");

delay(3000);

}

_width = lcd_width << SHIFTSIZE;

_height = lcd_height << SHIFTSIZE;

for (std::uint32_t i = 0; i < ball_count; ++i)

{

auto a = &_balls[_loop_count & 1][i];

a->color = lgfx::color888(100+random(155), 100+random(155), 100+random(155));

a->x = 0;

a->y = 0;

a->dx = random(1, 3 << SHIFTSIZE);

a->dy = random(1, 3 << SHIFTSIZE);

a->r = (4 + (i & 0x07)) << SHIFTSIZE;

a->m = 4 + (i & 0x07);

}

_is_running = true;

_draw_count = 0;

_loop_count = 0;

#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)

disableCore0WDT();

xTaskCreate(taskDraw, "taskDraw", 2048, NULL, 0, NULL);

#endif

}

void loop(void)

{

mainfunc();

#if defined (ESP32) || defined (CONFIG_IDF_TARGET_ESP32) || defined (ESP_PLATFORM)

while (_loop_count != _draw_count) taskYIELD();

#else

drawfunc();

#endif

}

#include <LovyanGFX.hpp>（1行目）の後ろに
2行目のstruct LGFX_Configから17行目のstatic lgfx::Panel_ST7735S panel;までを
張り付け。
さらにsetup内の
249行目から286行目までを張り付けています。
この2つのパート部分がST7735を80×160で使うための設定です。
それぞれの設定値の意味については2_spi_settingを見てください。

このほかのSpriteのスケッチ例も上記の部分を張り付けて設定しなおせば動かすことが出来ます。
初めはこの設定が分からなくて、らびやんさんにご指導いただいた部分です。

ちなみに後からアリエクスプレスで購入した同じ液晶なのですが、少し設定を変えないと色や表示位置がおかしい物が有りました。そんな時は下のように変更してください。

setup内に張り付けた部分の一部ですが、

panel.invert = true;
panel.reverse_invert = true;
panel.rgb_order = false;

panel.memory_width = 128;
panel.memory_height = 160;
panel.panel_width = 80;
panel.panel_height = 160;
panel.offset_x =24;
panel.offset_y = 0;

を

panel.invert = false;
panel.reverse_invert = true;
panel.rgb_order = false;

panel.memory_width = 132;
panel.memory_height = 162;
panel.panel_width = 80;
panel.panel_height = 160;
panel.offset_x =26;
panel.offset_y = 1;

に修正です。
これで正常に表示されています＾＾

で、これでSpriteのどのスケッチ例も動かせるようになったのですが、これらのスケッチ例を見ていると画像が結構グリングリン動いているんですよね～。
そもそもspriteて何？？？？てな初心者ですからネットにドボンでｗ

こちらのサイトで的確に説明されておられて、スクロールについてまで勉強出来ました。
なるほど～!そういう事か！！

よし！！これで基本は出来たぞ～～！てなことでまた最初から少しずつ製作していきます。たとえば、ミサイル迎撃画面。

まずはサブモニターにスプライトで作っておいた画面を縮小して貼り付け、メイン画面の枠を決めます。

次に味方マークの三角を描画。

編隊になるように数を増やして

この時急遽上に文字とか表示する枠を作ったので最初の三角も移動
てな感じで少しづつ描画しては確認を繰り返していたのですが、最後ごろになると

これスプライトのプログラムですが、このように数字の羅列だけで

こんな感じになるだろうなというのが大体わかるようになりましたｗｗ

こうなると描画はスピードアップですｗモニターとか無い病院の空き時間でもプログラム書けるようになって、家に帰ってモニターで確認してもそんなに大きな間違いしなくなりましたｗ

人間慣れってこわいｗｗ

とにかくプログラムが長くなり過ぎて、テストなども面倒になってきたので、

別ファイルでシーンごとにプログラム開発してテスト確認後、それを本編のプログラムにコピペして再度全体の流れをテストするという方法に＾＾

基本的な流れは前回のOLEDで分かっていましたので、前回の物では表現できなかったミサイルの軌跡とかも入れてみました。やはりマクロスと言えばあのミサイルですもんね～ｗ

で、なんとかプログラムがあがったのが月曜日。その土曜日にはオンラインドロオフでのお披露目予定。

てなことで躊躇する間もなく前回のOLEDバージョンを取り外しｗ

どりゃ～～～！もったいないけどポイｗ

さらにモニター部分が変わったのでコンソールのモデリング修正

コンソールとコンソールカバーをリモデリング。
火曜日終了！

次の日、病院で３Ｄプリントして塗装。
TFT液晶の方も仕込むために出来るだけ小さく

ここまで基板を削れましたが、この後この液晶さんはお亡くなりになられました・・・・・・ｗ
実はこれで液晶の交換の必要性が出て交換したら上記のように設定の一部を変えないといけない状況になり、その設定の変更にまた時間を取られてしまいましたｗ

あかんｗそんなことやっている場合ではないｗとりあえず削らなくても何とか入ることが分かりましたので、ドロオフ用にはそのままで行こうｗあとでまた吟味しよう＾＾；

次にESP32の方も全部足ついているから内蔵には邪魔なので足部分のハンダを溶かして除去！

あれｗESP32の基板からひげが生えた！ちょｗｗ基板のプリント部分が一部剥がれたｗｗｗｗ
強引に足を取りすぎｗｗ
でも大丈夫丁度その端子使わないｗおひげは邪魔なのでカットさせていただきました。
水曜日終了！

おしゃ！とりあえずこれで全部仕込んでしまえ！

えっと、電源は、、、、、、５V端子に５V入力でもオッケー！それで行きます！

うし！何とか形になった！

次はフィギュアも塗装しておかねば！！
組み立ててみると・・・・・・・ぎゃ～～～！！ヘルメットパーツの赤い部分を一部無くしてるｗｗ

やべ～！間に合わない・・・・・終わったｗ
・・・・・・・・・・・・・あっｗ反対側から撮影すればいいのかｗｗパニクッてたｗ

よしｗ右のパーツ無い所みえないｗｗ
木曜日終了！

次は動画撮影だ～！

これまた光の具合や液晶の見え方等が気に入らずに何度も撮影して動画編集。
サウンドとどうしても合わない部分はプログラムの方の時間を調整して再度書き込み撮影しなおしｗやべーよ終わらないよ～～～～！！
金曜日終了！

やば土曜日ドロオフオンラインの日が来ちゃったよ！！！
午前中は仕事なので午後からが勝負ｗ
昼食も抜きで速攻で家に帰り、youtube用とtwitter用の動画を編集。でもyoutube用がどうしても気に入らずに結局金曜日に作ったもので行くことに。
twitter用は2分20秒に纏めないといけない・・・・・・ムリｗｗもういいやｗとにかく削っちゃえｗｗ

てなことで電飾タイムの4時にギリギリ間に合いましたｗｗ

いや～ホント疲れたｗｗ
その分良い評価いただけたし、オンライン懇親会でも憧れのモデラーさん達にも褒めて頂けてホント嬉しかったです＾＾

ちなみに今回モニター表示に使った画像は動画やネットから集めた物を加工したので著作権の関係で再配布というわけにはいかないので、プログラムだけ上げてもあまり意味がないかもです＾＾；
それでも、アホなプログラム見てみたいという希望が有れば後日掲載します。ちなみに5000行越えですｗ
